Analizator antenowy JNCRADIO (SYSJOINT) VNA 3G 50kHz-3GHz

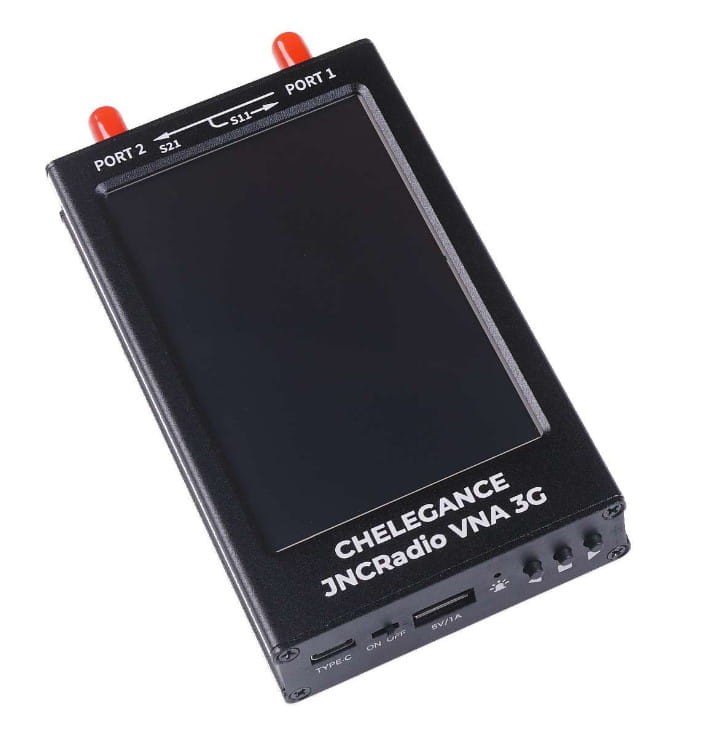

Analizator antenowy JNCRADIO (SYSJOINT) VNA 3G pracujący w zakresie 50kHz - 3GHz z kolorowym dotykowym wyświetlaczem IPS 4.3"

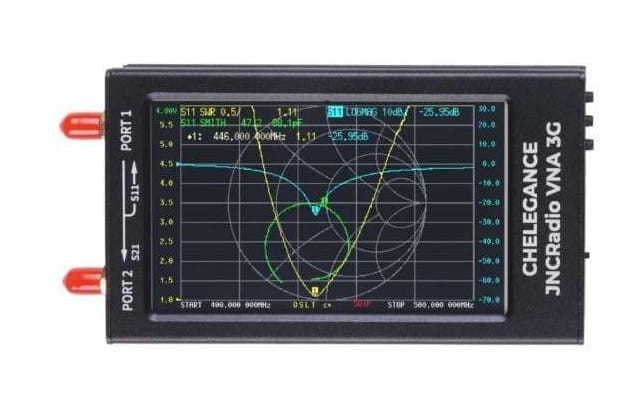

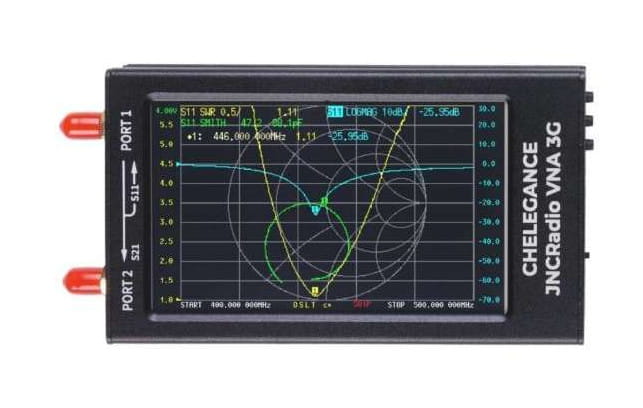

VNA 3G  to analizator wektorowy do pomiarów anten i obwodów w.cz. w zakresie od 50kHz do 3GHz, przeznaczony zarówno do użytku amatorskiego, jak i profesjonalnego. Duży kolorowy i dotykowy wyświetlacz z matrycą IPS ma przkątną 4.3" i rozdzielczość 800x480p, zapewnia dużą dokładność wyświetlanych informacji.

Umożliwia pomiary anten w pasmach KF, VHF, UHF, ISM, Wi-Fi, Bluetooth, GPS, mikrofalowych i satelitarnych, a także pomiary filtrów, wzmacniaczy, tłumików, kabli, dzielników, couplerów, duplekserów, itp. Zapewnia wiele trybów pomiarowych, w tym wykres Smitha oraz TDR umożliwiający pomiar długości przewodów.

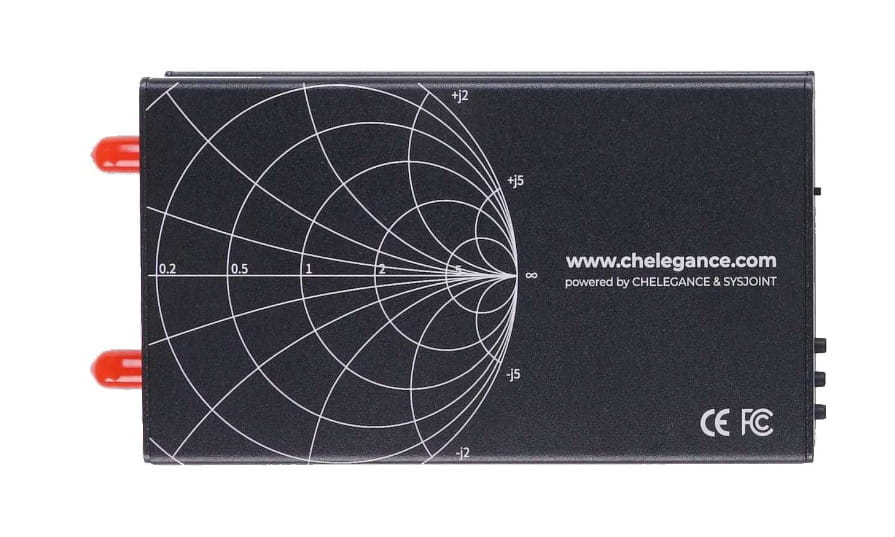

Urządzenia posiada bardzo szeroki zakres pracy aż do 3GHz, wysokiej jakości złącza typu SMA oraz solidną metalową obudowę dobrze ekranującą analizator i chroniącą przed wpływem zakłóceń na tor pomiarowy.

UWAGA! Nie jest to tani chiński analizator typu miniVNA (chociaż wszystkie tego typu analizatory VNA wyglądają bardzo podobnie) - znajdziemy tu jednak bardzo istotne różnice zaczynając od jakości wykonania, akumulator, przez najważniejsze czyli parametry pomiarowe, oraz kończąc na dopracowanym oprogramowaniu i interfejsie użytkownika.

JNCRADIO VNA 3G zapewnia dużo wyższą rozdzielczość pomiarową do 501 punktów pomiarowych i dużo szybsze skanowanie aż do 400 punktów/sekundę.

13 niezależnych slotów pamięci dla danych kalibracyjnych oraz wbudowany zegar czasu rzeczywistego dla oznaczania daty i godziny plików.

Zakres dynamiczny dla pomiarów (S11) to 70 dB lub lepszy do 1.5 GHz oraz 60 dB lub lepszy w zakresie od 1.5 do 3 GHz.

Moc wyjściowa dla pomiarów różni się z zależności zakresu i wynosi pomiędzy -14 i -9dBm.

Posiada także fizyczne przyciski ułatwiające odczyt parametrów z analizowanych wykresów (przesuwanie kursorów).

Wbudowany akumulator 5000mAh zapewnia długi czas pracy - ok. 7h.

Do 501 punktów pomiarowych, szybkie skanowanie 400 punktów/sekundę.

Posiada port USB-C do ładowania oraz komunikacji z komputerem PC.

Dane techniczne:

- zakres częstotliwości: 50kHz - 3000MHz

- zasilanie: wbudowany akumulator 5000mAh z ładowaniem przez USB-C

- złącza pomiarowe DUT/DET: gniazda typu SMA 50ohm

- wymiary: 130x75x22mm

- waga: 264g

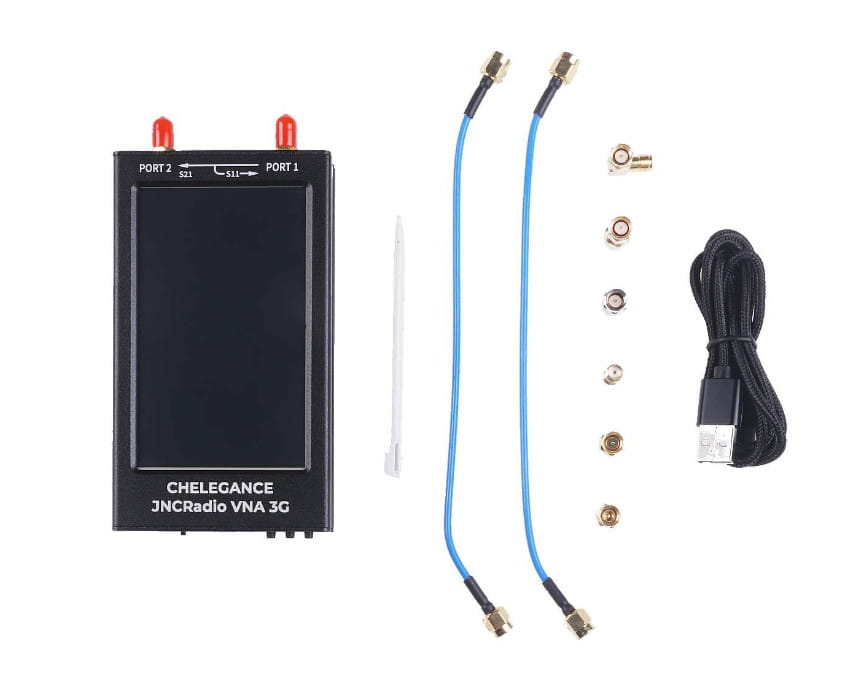

W zestawie: analizator, 2x kabel SMA-SMA, zestaw kalibracyjny (3xSMA), przejściówki i łączniki, kabel USB.

Urządzenie jest objęte 24-miesięczną gwarancją realizowaną w Polsce.
