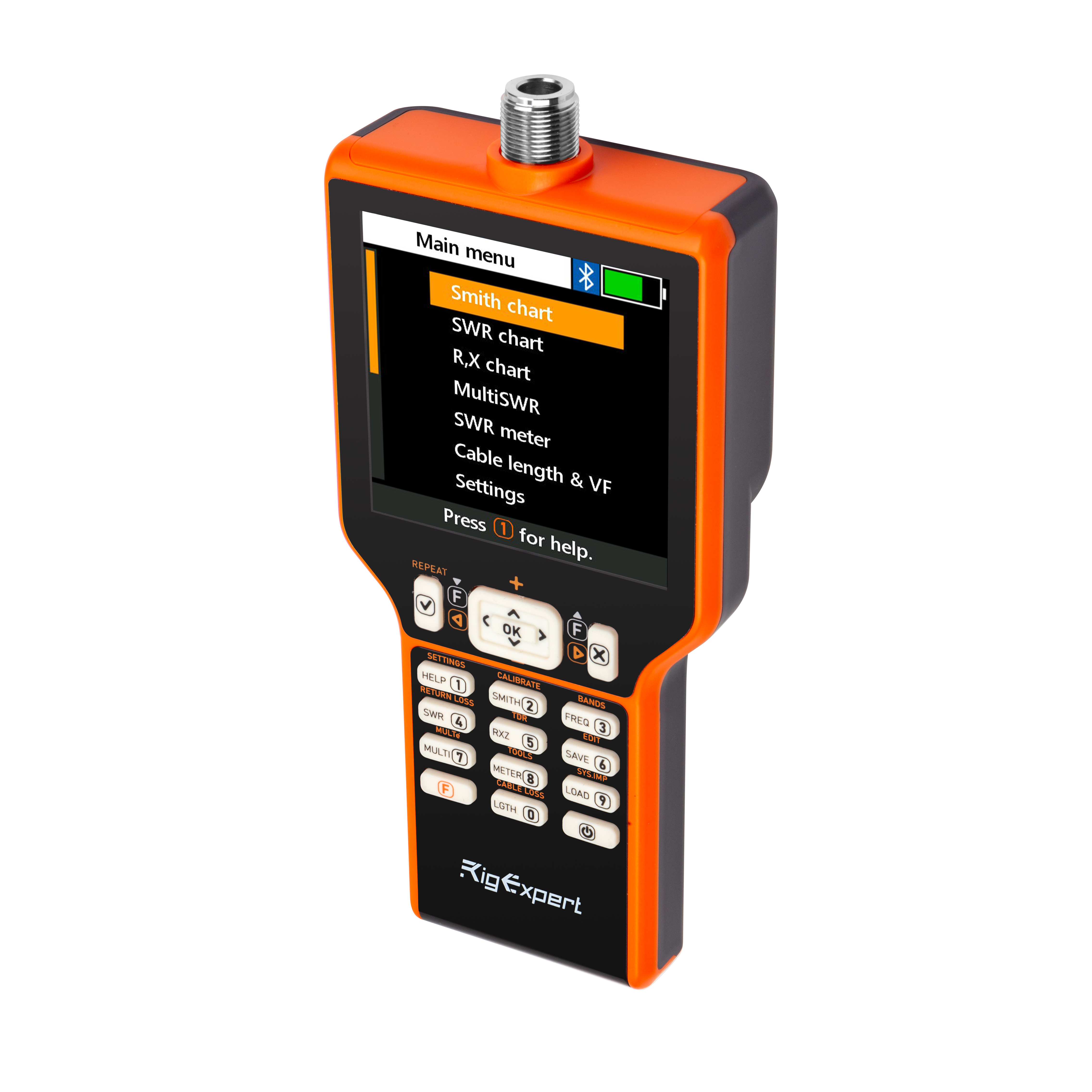

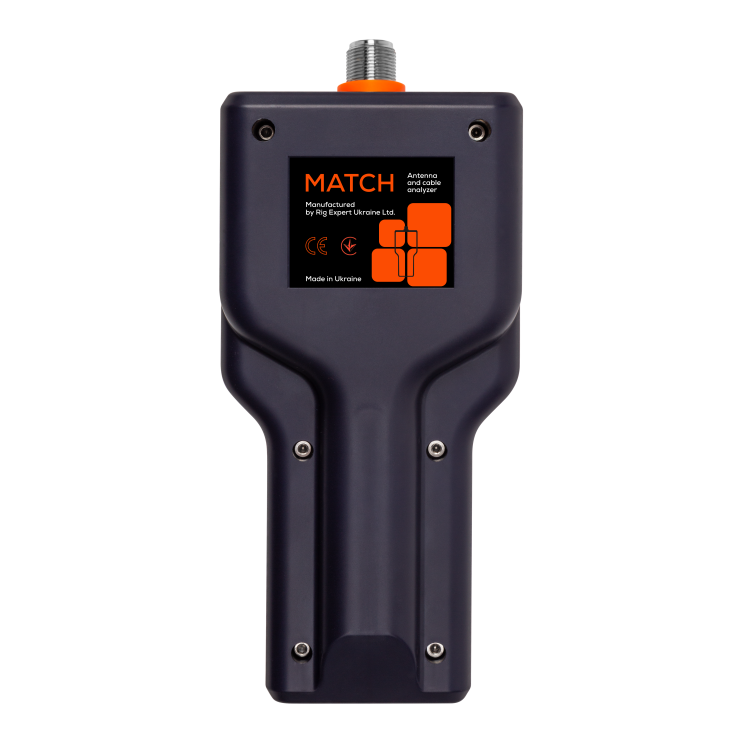

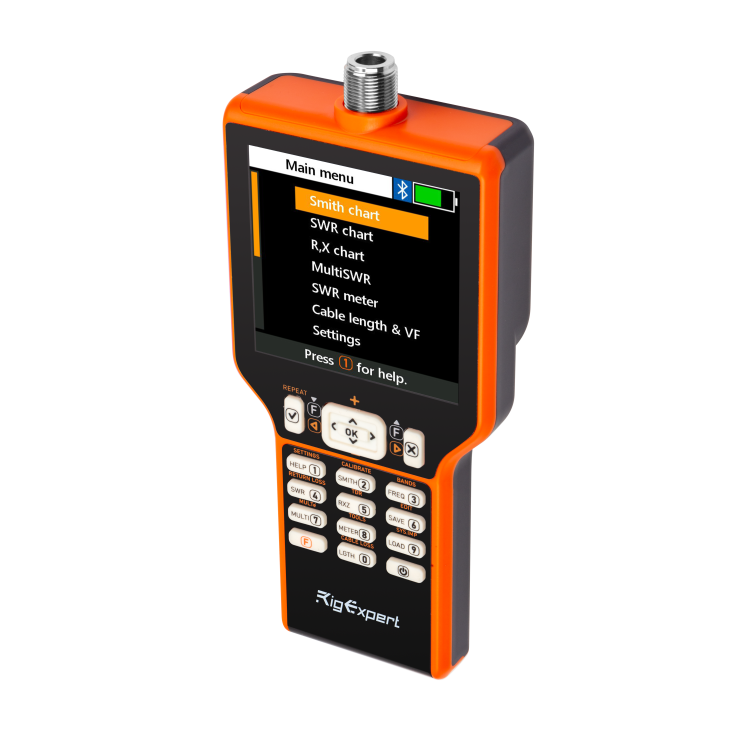

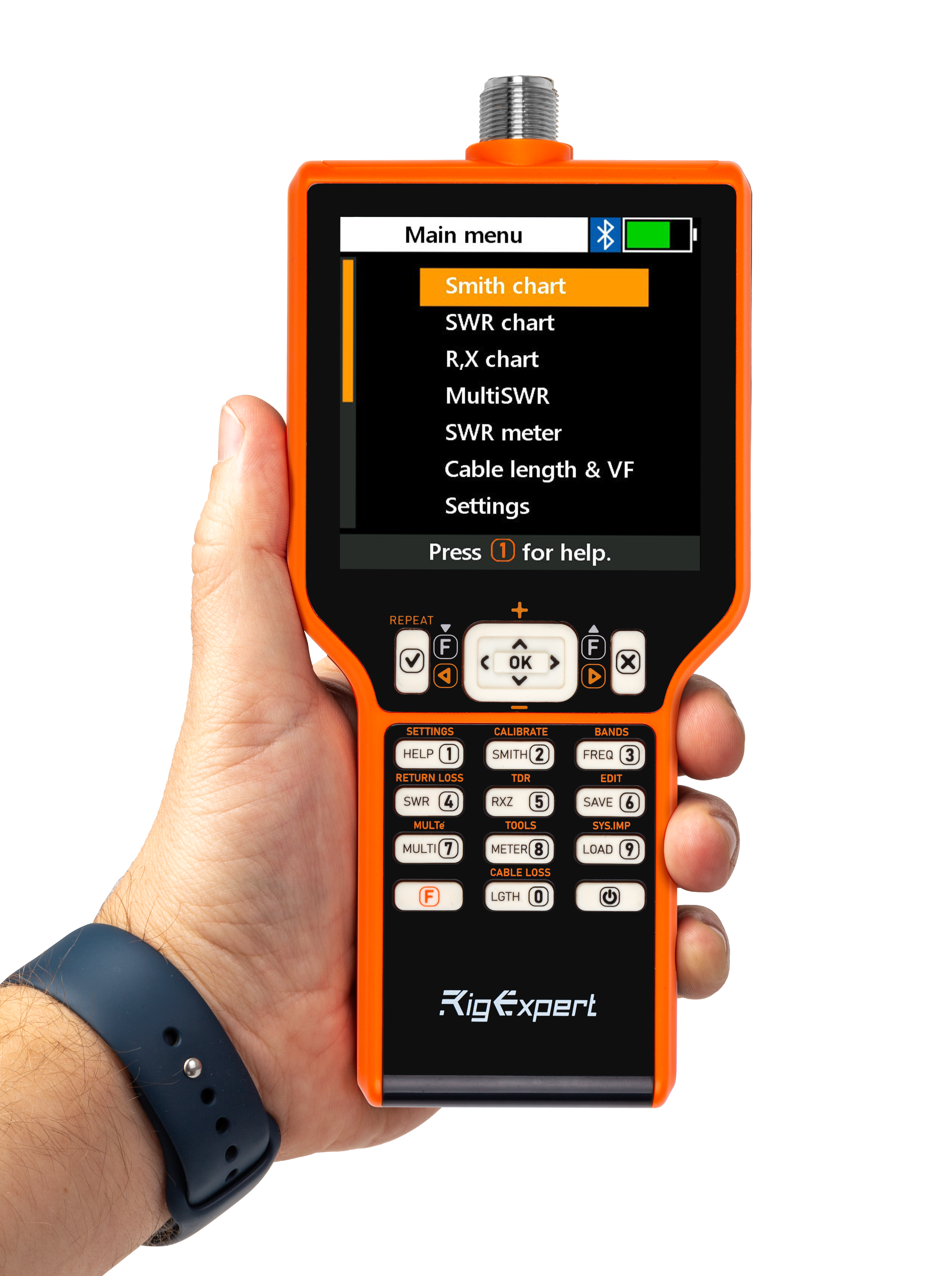

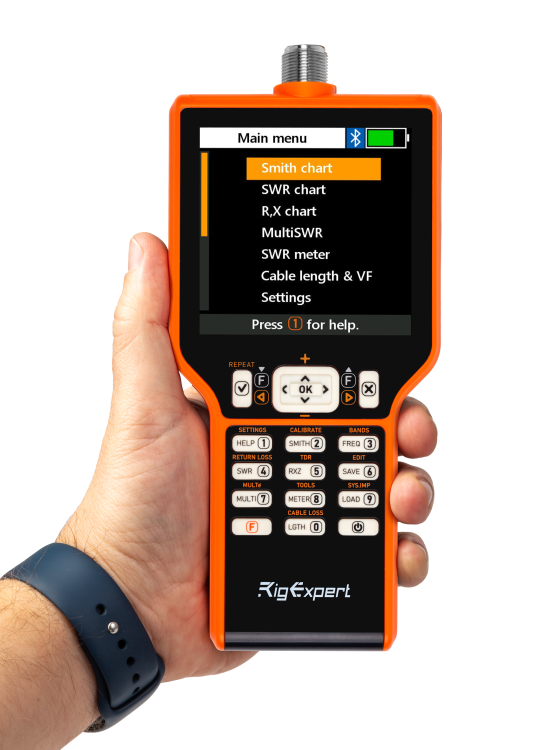

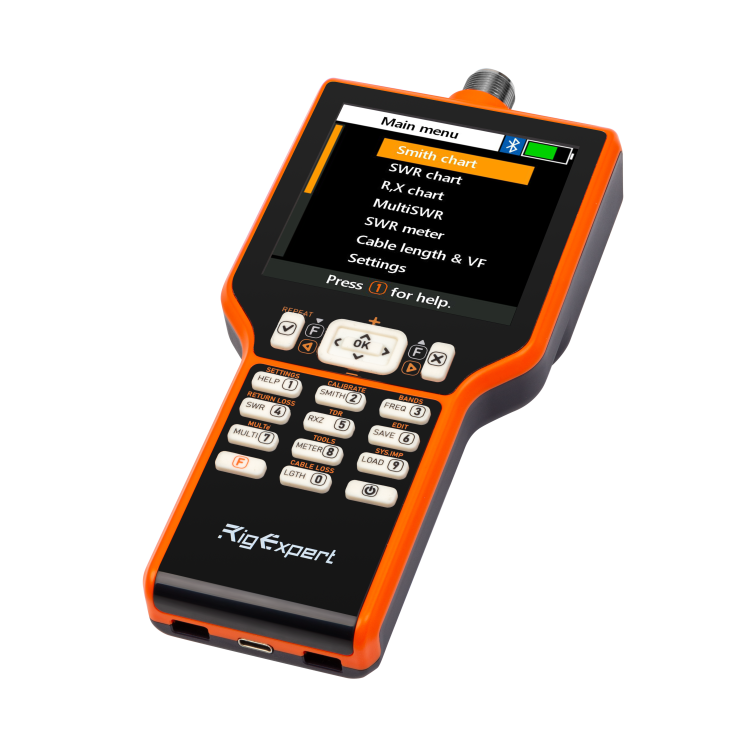

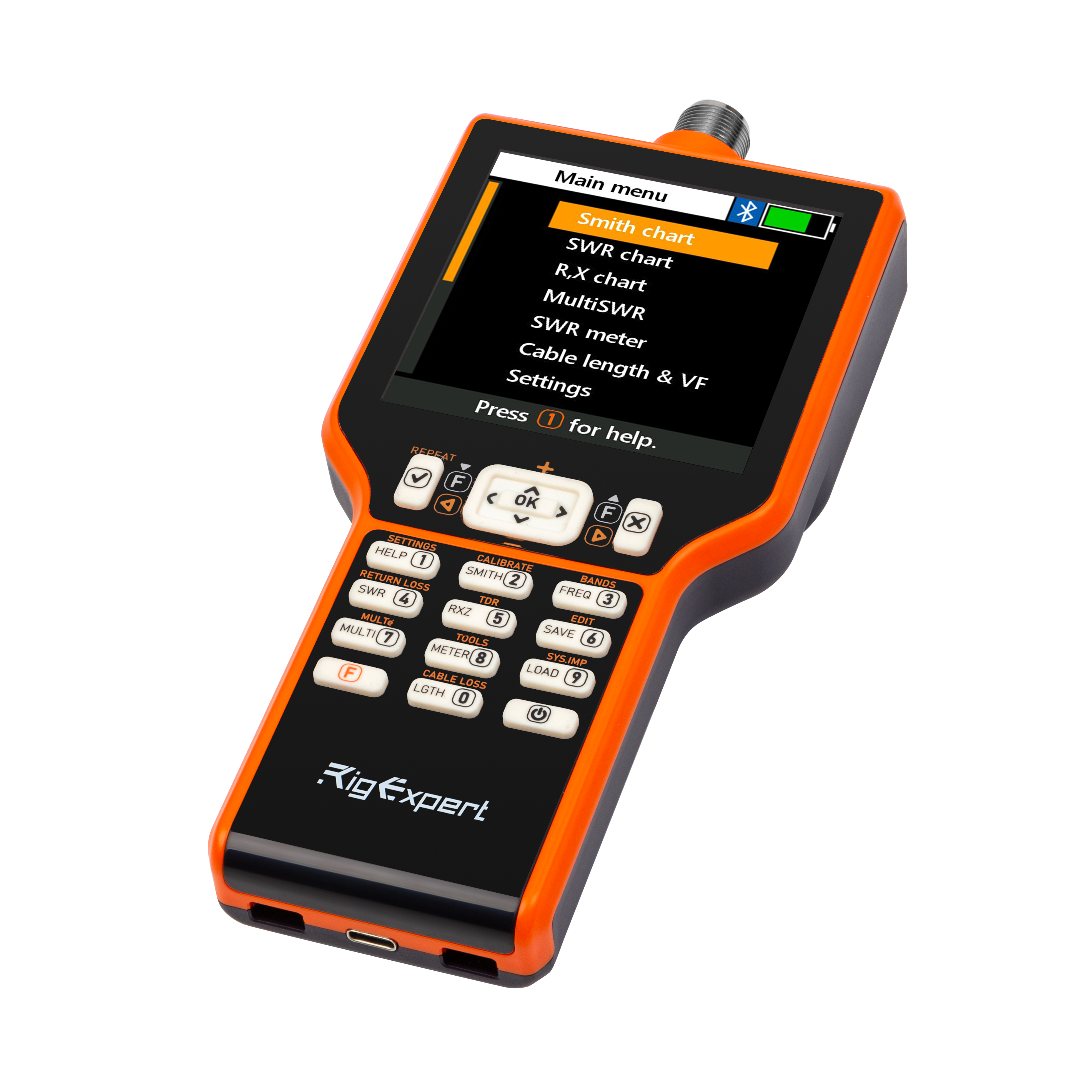

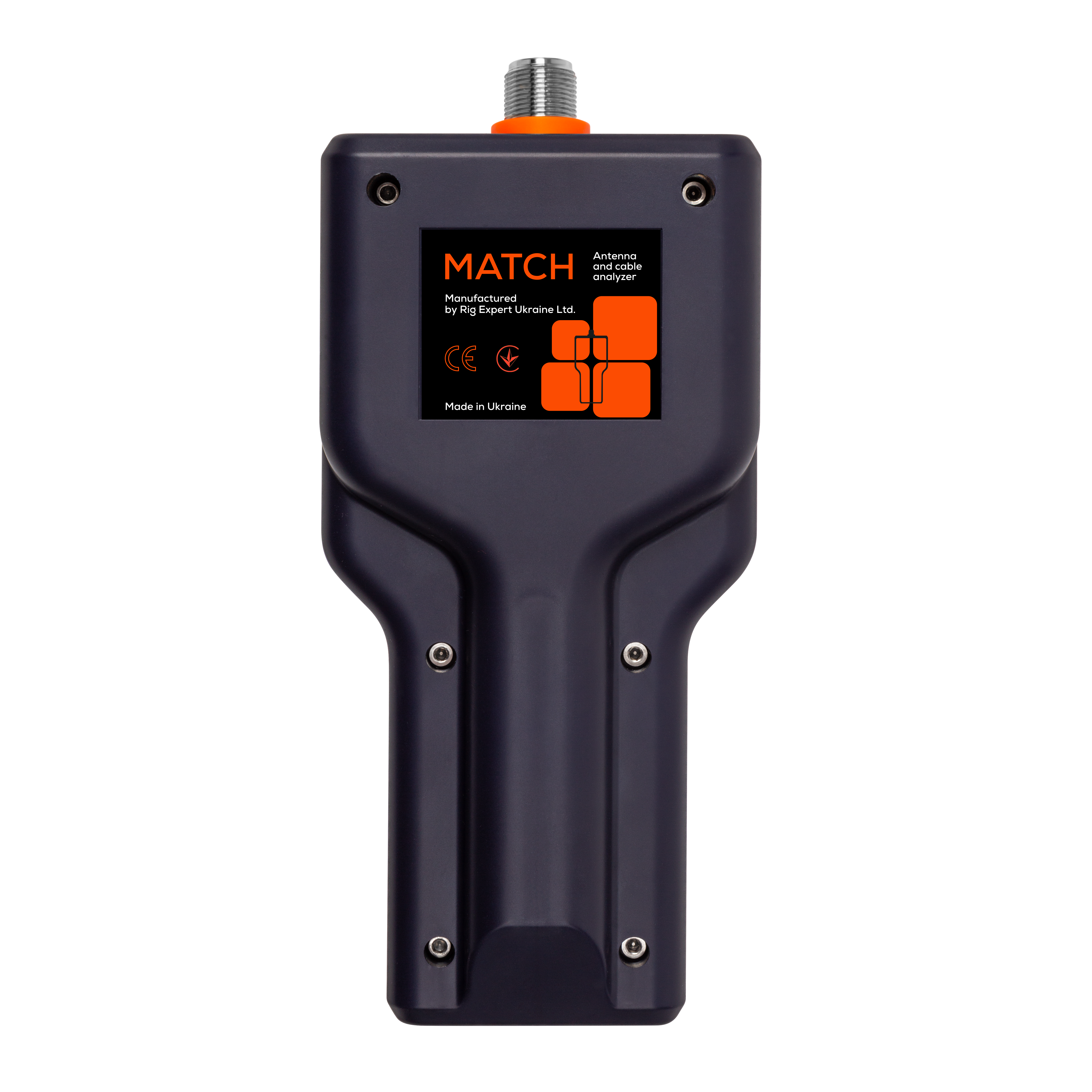

Analizator antenowy RIGEXPERT MATCH (0.1-70MHz)
Analizator antenowy RIGEXPERT MATCH w wersji bazowej pracujący do 70MHz z możliwością rozszerzenia zakresu do 500MHz (wykupienia licencji ADVANCED lub FRE). Analizator działa z komputerem wymaga programu ANTSCOPE MacOS, Windows, Linux.
Kod produktu: K5855
Opis
Analizator antenowy RIGEXPERT MATCH w wersji bazowej pracujący do 70MHz z możliwością rozszerzenia zakresu do 500MHz (wykupienia licencji ADVANCED lub FRE). Analizator działa z komputerem wymaga programu ANTSCOPE MacOS, Windows, Linux.

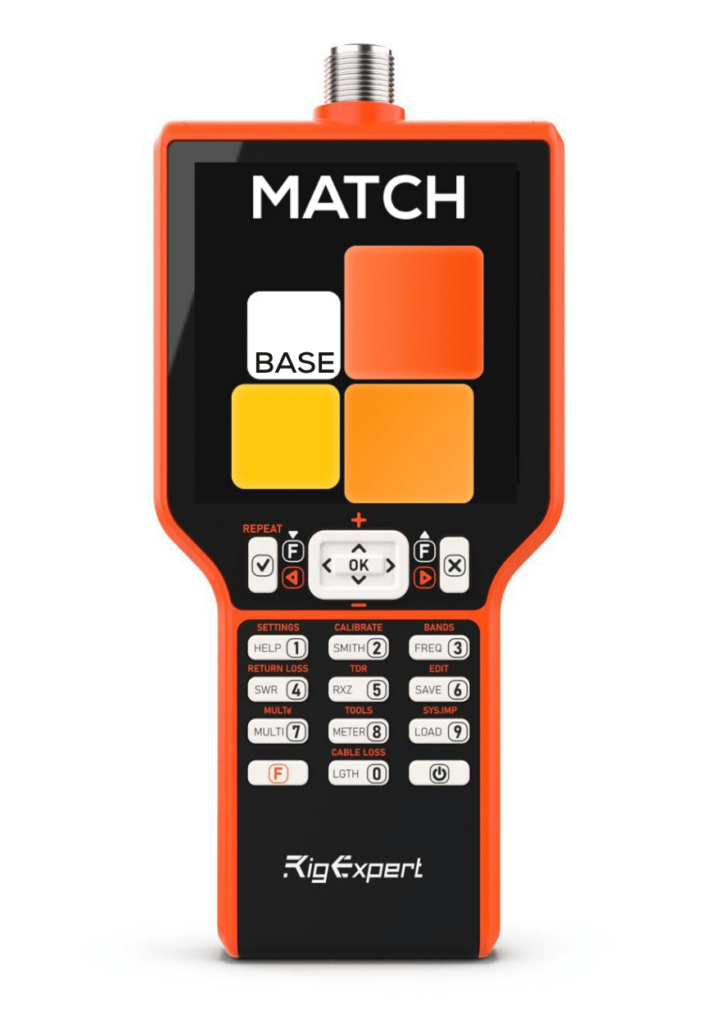

Analizator antenowy Rigexpert MATCH jest wersją podstawową i najtańszą.

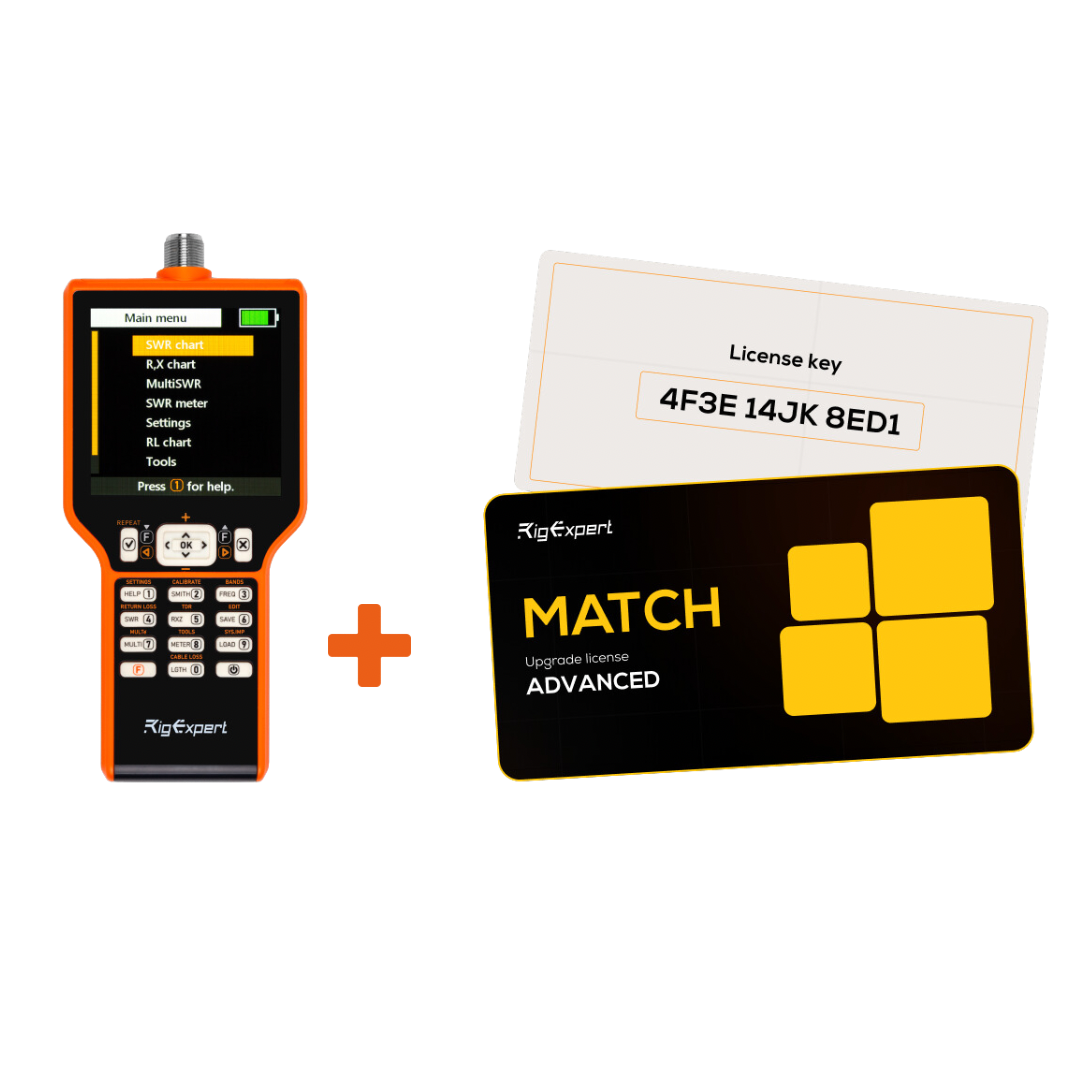

Po zastosowaniu licencji Advanced uzyskuje zakres pracy do 230MHz.
Po zastosowaniu licencji RFE uzyskuje zakres pracy do 500MHz. Licencja RFE jest licencją dającą największe możliwości techniczne.
Początkowo możesz używać w pełni funkcjonalny analizator w wersji podstawowej - Match .
Gdy stwierdzisz, że potrzebujesz większą funkcjonalność, możesz dokupić i zastosować jedną z licencji : ADVANCED lub RFE.
Możesz też od razu zakupić: analizator Match ADVANCED (Match z licencją ADVANCED) lub Match RFE (Match z licencją RFE)
Analizatory RigExpert umożliwiają m.in.:
- dokładny pomiar parametrów anteny (SWR, R, X, Z, L, C dla konkretnej częstotliwości)
- dokładny pomiar parametrów linii transmisyjnej (kabla antenowego)
- dokładny pomiar strat sygnału na skutek niedopasowania anteny lub linii transmisyjnej
- zobrazowanie charakterystyki zestrojenia anteny dla szybkiego jej zestrojenia
- wykonanie pomiarów i charakterystyk anten dla ich porównania
- lokalizację miejsca uszkodzenia linii transmisyjnej (kabla antenowego)
- pomiar długości linii transmisyjnej
- pomiar pojemności lub indukcyjności obciążeń reaktywnych
RigExpert produkuje wysokiej klasy analizatory dla profesjonalistów i amatorów zapewniające najwyższe parametry techniczne i umożliwiają bardzo dokładne laboratoryjne pomiary.
Urządzenia są bardzo intuicyjne w użytkowaniu, a ich niewielkie wymiary i wbudowane zasilanie umożliwiają wykonywanie prac w terenie.
Umożliwiają podłączenie do komputera PC i dzięki udostępnionemu oprogramowaniu umożliwiają zapisywanie wyników pomiarów (wykresów) w celu archiwizacji lub łatwego użycia w przygotowywanej dokumentacji technicznej wymaga programu ANTSCOPE.
Specyfikacja modelu RigExpert Match do 70MHz (wg. danych producenta) :
- Zakres podstawowej częstotliwości:
- 0.1 to 70 MHz
- Tryby pracy
- Wykres R, X
- Wykres Return Loss
- Wykres SWR dla jednej częstotliwości lub wielu
- SWR Return loss / R/X/Z/L/C
- Samodiagnostyka (selftest)
- Wyświetlacz:
- 480x480 pikseli
- Kolor
- TFT
- 4 "
- Fabryczna kalibracja: Tak
- Wbudowana pomoc
- Moc wyjściowa:
- -10dBm przy obciążeniu 50Ω
- Złącze N gniazdo
- Bateria:
- Jedno ogniwa LI-ion 18650 o pojemności 2600mAh
- Czas pracy na baterii: 2 godziny i 40 minut
- Zakres temperatury pracy: -10...60 °C (14...140 °F)
- Interfejs: USB-C
- Języki menu:
- English
- French
- German
- Italian
- Portuguese
- Spanish
- Ukrainian
- Wymiary: 93 × 207 × 37 mm (3.7 × 8.1 × 1.5 in)
- Waga: 341g
Specyfikacja opcjonalnej licencji ADVANCED:
- Zakres częstotliwości:
- 0.1 to 230 MHz
- Tryby pracy
- Wykres R, X
- Wykres Return loss
- Wykres Smitha
- SWR dla jednej lub wielu częstotliwości
- Wykres SWR
- Pomiary: SWR, return loss, R, X, Z, L, C
- Narzędzia (tools)
- pomiar strat kabli i wykresów impedancji (licencje: Advanced, RFE)
- Długość i współczynnik skrócenia (licencje: Advanced, RFE)
- Kalibracja OSL (licencje: Advanced, RFE)
- Autotest
- StubTuner
- Fabryczne OSL - Tak
- Bluetooth
Specyfikacja licencji RFE:
- Zakres częstotliwości:
- 0,1-500MHz
- Tryby pracy:
- Wykres R, X
- Wykres strat odbiciowych
- Wykres Smitha
- SWR dla jednej częstotlotliwości lub wielu zakresów
- Wykres SWR
- SWR, strata odbiciowa, R, X, Z, L, C przy jednej częstotliwości
- Reflektometr domeny czasu (TDR)
- pomiar strat kabla i charakterystyki impedancji
- Miernik LC
- Współczynnik skrócenia i długości kabla
- Kalibracja OSL
- Autotest
- Stub tuner
- Kalibracja OSL przez użytkownika
- 10 różnych profili
- OSL fabryczny
- Bluetooth
Komplet instrukcji w języku polskim w formacie pdf ( tłumaczenie automatyczne translatora ).
Urządzenia są fabrycznie nowe i objęte 24-miesięczną gwarancją realizowaną w Polsce.
ERcomER jest autoryzowanym dealerem urządzeń firmy RigExpert w Polsce.
