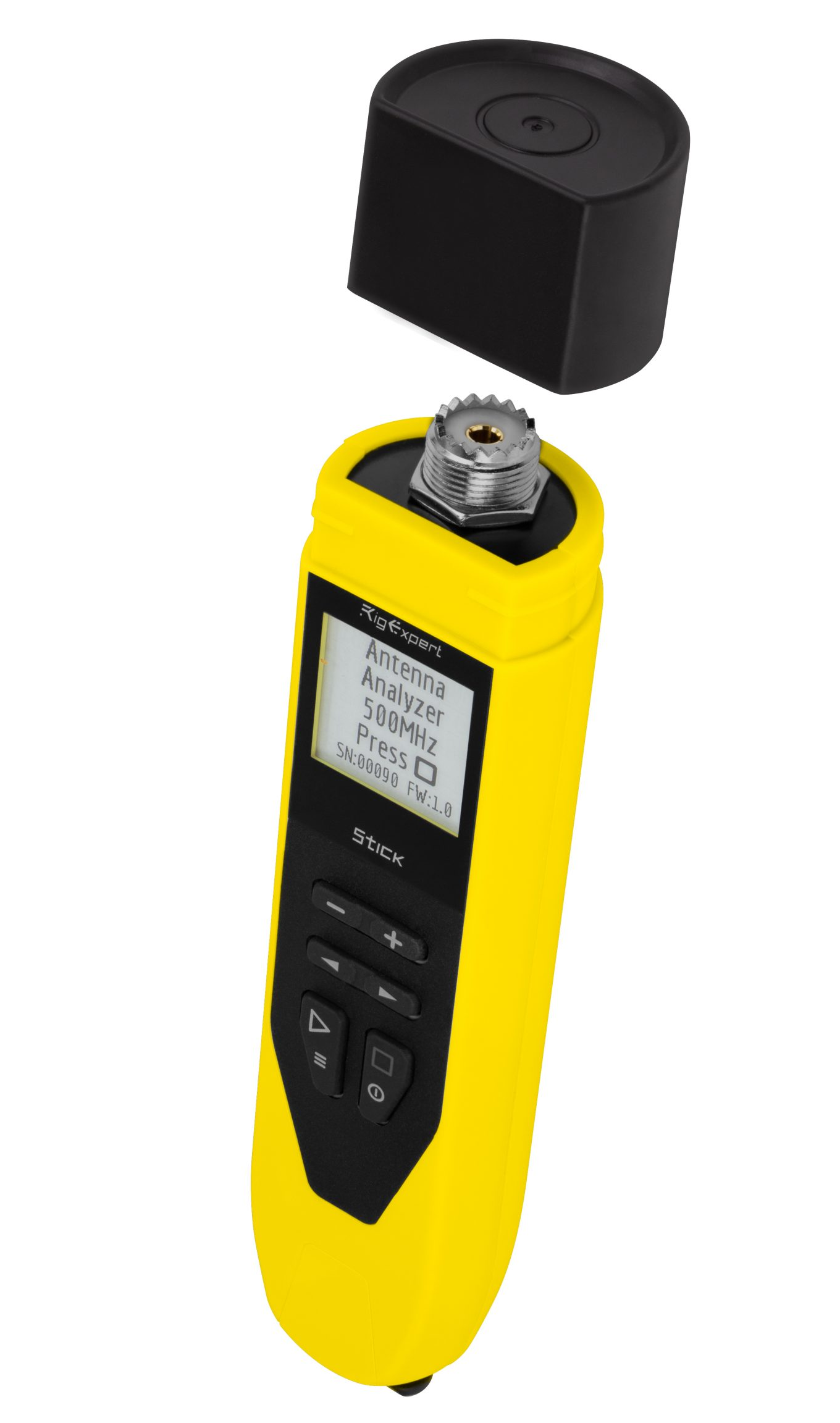

Analizator antenowy RIGEXPERT Stick 500

RIGEXPERT  Stick PRO

Analizator antenowy RIGEXPERT Stick PRO Zastępuje znacznie większe urządzenia, przewyższaja je swoimi możliwościam szybkością pomiaru a dzięki małym wymiarom możesz zawsze mieć go ze sobą, w kieszeni lub na smyczy. Umożliwia pomiary w zakresie od 100kHz do 500 MHz, złącze UHF-gn (SO-239), bluetooth, pomiar impedancja od 25 do 600 omów.

W odróżnieniu od miernika (który umożliwia pomiar tylko dla jednej częstotliwości), analizator antenowy umożliwia zobrazowanie pomiarów na wykresie dla szerokiego zakresu częstotliwości (np. całego wybranego pasma) i w prosty sposób zlokalizowanie punktu rezonansowego, itp. Ponadto analizatory posiadają wiele użytecznych funkcji.

Analizatory RigExpert umożliwiają m.in.:

- dokładny pomiar parametrów anteny (SWR, R, X, Z, L, C dla konkretnej częstotliwości)

- dokładny pomiar parametrów linii transmisyjnej (kabla antenowego)

- dokładny pomiar strat sygnału na skutek niedopasowania anteny lub linii transmisyjnej

- zobrazowanie charakterystyki zestrojenia anteny dla szybkiego jej zestrojenia

- wykonanie pomiarów i charakterystyk anten dla ich porównania

- lokalizację miejsca uszkodzenia linii transmisyjnej (kabla antenowego)

- pomiar długości linii transmisyjnej

- pomiar pojemności lub indukcyjności obciążeń reaktywnych

RigExpert produkuje wysokiej klasy analizatory dla profesjonalistów i amatorów zapewniające najwyższe parametry techniczne i umożliwiają bardzo dokładne laboratoryjne pomiary.

Urządzenia są bardzo intuicyjne w użytkowaniu, a ich niewielkie wymiary i wbudowane zasilanie umożliwiają wykonywanie prac w terenie.

Umożliwiają podłączenie do komputera PC i dzięki udostępnionemu oprogramowaniu umożliwiają zapisywanie wyników pomiarów (wykresów) w celu archiwizacji lub łatwego użycia w przygotowywanej dokumentacji technicznej lub innym urządzeniem z systemem Android wymaga programu ANTSCOPE w wersji 2 poprzez Bluetooth.

Dokładna specyfikacja modelu RigExpert Stick 500 (wg. danych producenta) :

- Zakres częstotliwości: 0.1 to 500 MHz
- Wejście częstotliwości: rozdzielczość 1 kHz
- Pomiar dla systemów 25, 50, 75, 100, 150, 200, 300, 450 i 600 omów
- Zakres pomiaru SWR: 1 do 100 w trybach numerycznych, 1 do 10 w trybach wykresów zakres R i X: 0… 10000, -10000… 10000

Tryby wyświetlania:

- SWR, utrata odbicia, R, X, Z, L, C, wielkość i kąt fazowy przy jednej częstotliwości.
- Wykres SWR, 100 punktów.
- Wykres SWR dla stałych pasm HAM według regionów IARU, 100 punktów.
- Tryb Multé - do szybkiego sprawdzenia anteny wielopasmowej.

Wyjście RF:

- Typ złącza: gniazdo UC1 (SO-239)
- Moc wyjściowa: -10 dBm (przy obciążeniu 50 Ohm).

Zasilanie:

- Jedna bateria litowo-jonowa 3,7 V, typ 18650
- Gdy analizator jest podłączony do komputera PC lub zasilacza DC z gniazdem USB, pobiera energię z tych źródeł

Interfejs:

- Monochromatyczny wyświetlacz 200 × 200
- Klawisze 2 × 3 na wodoodpornej klawiaturze
- Angielskie menu i ekrany pomocy
- Połączenie USB z komputerem osobistym

Bluetooth: v.4.2 BLE Single-mode, klasa B
Wymiary: 185 mm x 40 mm x 33 mm
Temperatura pracy: 0… 40 ° C
Waga: 185 g z baterią

Analizatory posiadają również funkcje własnej diagnostyki – poziom rezystancji mostka, test detektora odpowiedzi i test wbudowanych filtrów.

Komplet instrukcji w języku polskim w formacie pdf ( tłumaczenie automatyczne translatora ).

Urządzenia są fabrycznie nowe i objęte 24-miesięczną gwarancją realizowaną w Polsce.

ERcomER jest autoryzowanym dealerem urządzeń firmy RigExpert w Polsce.
