Antena Red-Fed HD 40-10

  • nowość
Dostępność: dostępny
Wysyłka w: 3 dni
Cena: 475,00 zł 475.00
ilość szt.
dodaj do przechowalni
Producent: ERcomER

Opis

Red-Fed HD 40-10m

RED-ANTENNA to wyjątkowe produkty klasy high-end - więcej informacji na stronie www.red-antenna.com

Przekonaj się dlaczego :

http://red-antenna.com/bezkompromisowo-zaprojektowane/

http://red-antenna.com/najwyzsza-jakosc/

http://red-antenna.com/najlepsze-parametry/

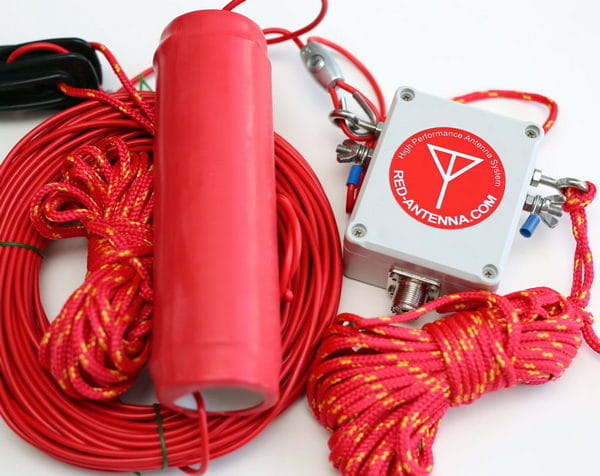

Anteny Red-Fed HD (Heavy Duty) są antenami o podwyższonej wytrzymałości, dzięki czemu doskonale sprawdzą się jako cało sezonowe anteny stacjonarne. Zostały one oparte na balunach z serii Standard i w związku z tym przenoszą takie same moce. Wzmocnieniu uległa konstrukcja mechaniczna, dzięki czemu antena może być używana przez cały rok, bez obaw o zerwanie pod ciężarem śniegu czy szadzi.

Podobnie jak we wszystkich antenach Red-Fed, balun został umieszczony w hermetycznej obudowie, wykonanej w ABS, posiadającej wylewną, miękką uszczelkę, posiadającą klasę wodoodporności IP67 oraz klasę wytrzymałości na uderzenia IK09. Wszystkie połączenia śrubowe oraz gniazda zostały uszczelnione specjalnym uszczelniającym klejem polimerowym, dzięki czemu możliwa jest długotrwała praca w deszczu bez obaw wpływu wilgoci na działanie baluna.

W serii HD wszystkie połączenia śrubowe zostały wykonane ze stali nierdzewnej A2 w wymiarze M5, co zapewnia odpowiednią wytrzymałość mechaniczna oraz odporność na czynniki środowiskowe. W tym przypadku w środowiskach nieagresywnych chemicznie trwałość takiego osprzętu obliczana jest na około 25 lat. Wszystkie połączenia śrubowe zostały zabezpieczone przed samoczynnym rozkręcaniem podkładkami sprężystymi. Liki antenowe mocowane są za pomocą zacisków kubełkowych, które zapewniają dużą wytrzymałość połączenia bez ryzyka wyślizgnięcia się linki, przy jednocześnie niewielkim wpływie na powłokę izolacyjną przewodu. W miejscu przejścia linki antenowej przez uchwyt zastosowano metalową kauszę, która zabezpiecza linkę przed przetarciem o oczku uchwytu i zwiększa trwałość anteny w sytuacjach, gdy będzie ona poddawana częstym ruchom.

Do zwieszenia anteny służą dwa 10 metrowe odcinki linki polipropylenowa (rdzeń + oplot) o średnicy zwiększonej do 4mm, nie chłonącej wody i odpornej na substancje chemiczne i organiczne oraz wytrzymałości na zrywanie 176kg.

Balun z serii Standard, użyty w Red-Fed HD, wykonany jest na rdzeniu Amidon FT240, którego wymiary gwarantują bezproblemową pracę w z większością transceiverów KF. Uzwojenie zostało nawinięte drutem podwójnie emaliowanym DN2E o średnicy 1.6mm, bardziej odpornym na temperaturę oraz przebicia niż drut nawojowy z pojedynczą warstwą emalii. Zastosowany kondensator ma napięcie przebicia 3kV. Jako gniazdo przyłączeniowe zastosowano tu najpopularnijsze SO239 (UC1, UHF), mocowane do obudowy czteroma śrubami. Dzięki temu gniazdo jest pewnie osadzone w obudowie, bez ryzyka obrócenia się i zluzowania przy mocnym dokręcaniu wtyczki z kablem koncentrycznym.

Nakrętki motylkowe na zaciskach antenowych umożliwiają szybkie i pewne połączenie baluna z linkami antenowymi bez konieczności korzystania z dodatkowych narzędzi. Sama linka antenowa wykonana jest z linki miedzianej o przekroju 2.5mm2 w izolacji igielitowej, co pozwala na bezpieczne użytkowanie anteny w każdych warunkach.

Cewka antenowa Red-Fed HD, dzięki zastosowaniu linki antenowej o dużym przekroju, została nawinięta podobnie jak balun drutem podwójnie emaliowanym DN2E 1.6 na rdzeniu PE oraz została zabezpieczona dodatkowo rurką termokurczliwą oraz klejem na gorąco. Takie rozwiązanie pozwala w przyszłości na modyfikacje anteny i dostosowanie jej do większej mocy nadawania poprzez wymianę samego baluna.

Ze względu na to, że w najniższym paśmie pracy anteny EndFed stroją się dosyć wąsko, Red-Fed posiada łatwo odłączalny końcowy odcinek linki antenowej, pozwalający na szybką i łatwą zmianę segmentu pasma z SSB na CW bez konieczności użycia narzędzi.



Dane techniczne antenyRed-Fed HD 40-10m

  • pasma pracy: 40m, 20m, 10m
  • rozpiętość anteny (m): 11,70
  • waga (g): 910
  • szerokość pracy dla dolnego pasma (SWR 2.0): ok. xx kHz
  • maksymalny SWR w pozostałych pasmach: <2.0
  • przenoszona moc SSB: 200W, CW: 120W, DIGI: 50W
  • wymiary baluna (mm, bez zaczepów): 74x89x41
  • konektory antenowe fider 50Ω: SO239 (UHF, UC1) antena: 2x M5
  • wielkość rdzenia: Amidon FT240
  • uzwojenia drut emaliowany: drut emaliowany DN2E 1.6mm (rdzeń i cewka)
  • linka antenowa: linka miedziana Cu 2.5mm2
  • linka mocująca 2x 10m PE 4mm



Sprzedawany sprzęt posiada 24-miesięczną gwarancję.
