Antena Red-Fed HD 80-10

Dostępność: dostępny
Wysyłka w: 10 dni
Cena: 660,00 zł 660.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RED-ANTENNA
Pin It

Opis

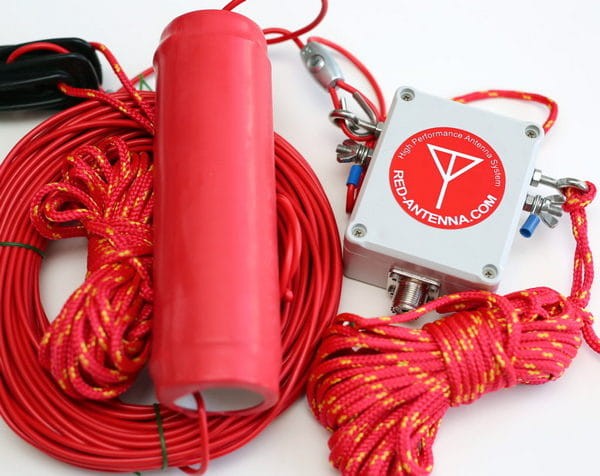

Red-Fed HD 80-10

najnowsza wersja produkcyjna 2022



RED-ANTENNA to wyjątkowe produkty klasy high-end - więcej informacji na stronie www.red-antenna.com

Anteny Red-Fed to popularna ostatnio konstrukcja anteny pół-falowej, zasilanej na końcu (EFHW). Szczególną cechą tego typu anten jest praktycznie brak wpływu sposobu zawieszenia na ich parametry czy rezonanse pracy. Nie do przecenienia jest również stosunkowo mała przestrzeń, potrzebna do rozwieszenia anteny.

Anteny Red-Fed HD (Heavy Duty) są antenami o podwyższonej wytrzymałości, dzięki czemu doskonale sprawdzą się jako cało sezonowe anteny stacjonarne. Zostały one oparte na balunach z serii Standard i w związku z tym przenoszą takie same moce ja Red-Fed Standard. Wzmocnieniu uległa konstrukcja mechaniczna, dzięki czemu antena może być używana przez cały rok, bez obaw o zerwanie pod ciężarem śniegu czy szadzi.

Podobnie jak we wszystkich antenach Red-Fed, balun został umieszczony w hermetycznej obudowie ABS z wylewaną uszczelką, posiadającej klasę wodoodporności IP67 oraz klasę wytrzymałości na uderzenia IK09. Wszystkie połączenia śrubowe oraz gniazda zostały zabezpieczone uszczelniającym klejem polimerowym, dzięki czemu możliwa jest długotrwała praca w deszczu bez obaw wpływu wilgoci na działanie baluna.

W serii Standard wszystkie połączenia śrubowe zostały wykonane ze stali nierdzewnej A2 w wymiarze M5, co zapewnia odpowiednią wytrzymałość mechaniczną oraz odporność na czynniki środowiskowe. W tym przypadku w środowiskach nieagresywnych chemicznie trwałość takiego osprzętu obliczana jest na około 25 lat. Wszystkie połączenia śrubowe zostały zabezpieczone przed samoczynnym rozkręcaniem podkładkami sprężystymi. Linki antenowe mocowane są za pomocą zacisków kubełkowych, które zapewniają dużą wytrzymałość połączenia bez ryzyka wyślizgnięcia się linki, przy jednocześnie niewielkim wpływie na powłokę izolacyjną przewodu. W miejscu przejścia linki antenowej przez uchwyt zastosowano metalową kauszę, która zabezpiecza linkę przed przetarciem się o oczko uchwytu i zwiększa trwałość anteny w sytuacjach, gdy będzie ona poddawana częstym ruchom.

Do zwieszenia anteny służą dwa 10 metrowe odcinki linki polipropylenowej (rdzeń + oplot) o średnicy 4mm, nie chłonącej wody i odpornej na substancje chemiczne i organiczne oraz posiadającą wytrzymałość na zrywanie ok. 180kg.

Zastosowany tu balun z serii Standard wykonany jest na rdzeniu Amidon FT240, którego wymiary gwarantują bezproblemową pracę z seryjnymi transceiverami KF i małymi wzmacniaczami mocy. Uzwojenie zostało nawinięte drutem podwójnie emaliowanym DN2E o średnicy 1.6mm (o podwyższonej odporności na temperaturę oraz odporności na przebicia elektryczne), a zastosowany kondensator ma napięcie przebicia 3kV. Jako gniazdo przyłączeniowe zastosowano tu najpopularniejsze złącze SO239 (UC1, UHF), mocowane do obudowy czterema śrubami. Dzięki temu gniazdo jest pewnie osadzone w obudowie, bez ryzyka obrócenia się i zluzowania przy mocnym dokręcaniu wtyczki z kablem koncentrycznym. W trakcie testów balun wytrzymał 500W mocy ciągłej FM (@29MHz), osiągając po 5 minutach temperaturę ok. 50°C.

Nakrętki motylkowe na zaciskach antenowych umożliwiają szybkie i pewne połączenie baluna z linkami antenowymi bez konieczności korzystania z dodatkowych narzędzi. Sama linka antenowa wykonana jest z linki miedzianej o przekroju 2.5mm2 w izolacji igielitowej, co przy tej wielkości anteny i baluna według naszych doświadczeń jest wielkością wystarczającą dla tego typu anten.

Cewka antenowa również uległa wzmocnieniu i została nawinięta również drutem emaliowanym DN2E 1.6 na rdzeniu PE oraz zabezpieczona dodatkowo rurką termokurczliwą i klejem na gorąco.

Ze względu na to, że w najniższym paśmie pracy anteny EndFed stroją się dosyć wąsko, Red-Fed posiada możliwość łatwego odłączenia końcowego odcinka linki antenowej, pozwalającą na szybką zmianę segmentu pasma z SSB na CW bez konieczności użycia narzędzi.

Antena Red-Fed dostępna jest teraz w dwóch wersjach wykonania (linki i cewka): czerwonej i czarnej. Przy składaniu zamówienia prosimy o dopisanie w uwagach informacji dotyczącej koloru anteny.



Dane techniczne anteny:

  • pasma pracy: 80m, 40m, 20m, 15m, 10m
  • rozpiętość anteny: około 22m
  • waga: 1470g
  • szerokość pracy dla dolnego pasma (SWR 2.0): ok. 80 kHz
  • maksymalny SWR w pozostałych pasmach: <2.0
  • przenoszona moc:
    • SSB 400W
    • CW 300W
    • DIGI 200W
  • wymiary baluna (mm, bez zaczepów): 74x89x41
  • złącza:
    • fider 50Ω: SO239 (UC1, UHF)
    • antena: 2x M5
  • wielkość rdzenia: Amidon FT240
  • uzwojenia: drut emaliowany DN2E 1.6mm (rdzeń i cewka)
  • linka antenowa: linka miedziana Cu 2.5mm2
  • linka mocująca: 2x 10m PE 4mm



Sprzedawany sprzęt posiada 24-miesięczną gwarancję.
