Antena Vivaldi UWB-1 430-6000MHZ

Szerokopasmowa antena Vivaldi UWB-1 430-6000 MHz

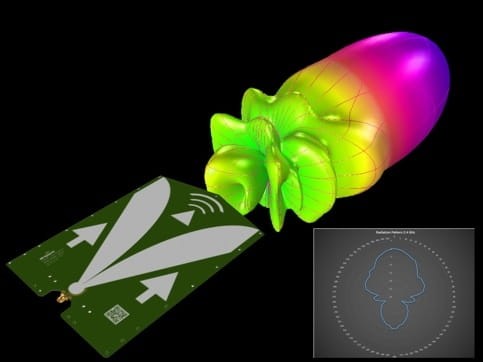

Projekt anteny „stożkowej szczeliny” (TSA, inaczej antena Vivaldi) został zaprezentowany przez Petera Gibsona w 1979 roku. Zaletą tej anteny jest wyjątkowo duża szerokość pasma i prosta konstrukcja. Dzięki wykładniczemu poszerzeniu szczeliny osiąga się stopniową transformację impedancji.

Anteny typu TSA są z reguły skonstruowane (wytrawione) jako płytka drukowana, albo wycięte z blachy i pokrywają różne pasma częstotliwości od 200 do 12000 MHz.

Antena Vivaldi UWB jest wykonana z litej blachy aluminiowej, tylny koniec jest nachylony i może być używany jako wspornik do montażu anteny. Złącze to żeńskie gniazdo SMA. Użyteczny zakres częstotliwości wynosi od 430 MHz do 6 GHz dla modelu 9dBi oraz od 600 do 6000 MHz dla modelu 13 dBi.

Każda antena jest ręcznie dostrojona i testowana, aby zachować określone pasmo częstotliwości.

Anteny UWB1 są indywidualnie przetestowane, dołączona jest dokumentacja pomiarowa VSWR do 6 GHz.

Zastosowanie:

• Szerokopasmowa przenośna antena do analizatorów Rohde & Schwarz, Keysight, Agilent, HP Spectrum
• Naziemne radary penetrujące (GPR)
• Łączność radiowa LTE, WIMAX, WIFI, PCS, UWB, GSM, HDTV, IoT, ADS-B
• Analiza sygnałów i komunikacji (SIGINT, COMINT, ELINT)
• Radar pulsacyjny
• Komunikacja FPV / Drone 5,8 GHz
• Antena radiowa SDR (Broadband Software Defined Software Defined)
• Testowanie EMC
• Analiza widma

Parametry techniczne:

• UWB-1 Antena aluminiowa Vivaldi 430 MHz - 6 GHz

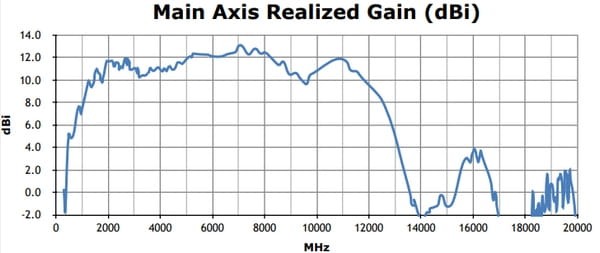

• Zysk:   3dBi @ 0.43 GHz
            12dBi @ 4.0 GHz
            13dBi @ 5..0 GHz
• VSWR:  430 MHz - 600 MHz <2.25:1 Typ.
                600 MHz - 1000 MHz <1.75:1 Typ
• Moc ciągła: 50 Watts
• Szerokość: 330 mm
• Długość: 460 mm
• Waga: 3 lbs(1,36kg)
• Złacze: 50Ω SMA proste

Anteny UWB nie są przeznaczone do stałego użytku na zewnątrz.

Produkt posiada 24-miesięczną gwarancję.
