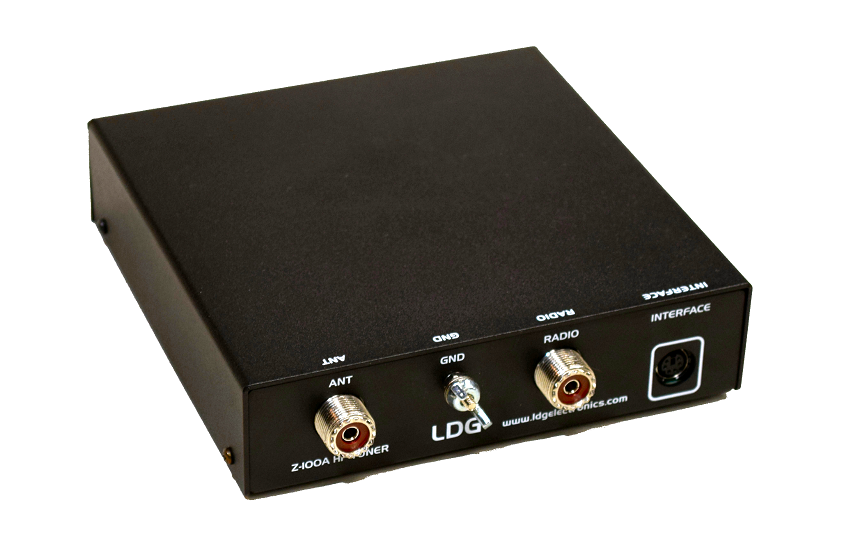

Automatyczny tuner antenowy LDG Z-100A

Automatyczny skrzynka (tuner) antenowa LDG Z-100A

Model Z-100 to w pełni automatyczna skrzynka antenowa która dostroi każdą antenę w zakresie od 6 do 800Ohm.

W praktyce stroi anteny z SWR nawet 10:1.

Tuner obsługuje zarówno transceivery marki ICOM, jak również YAESU i ALINCO.

Tuner w zestawie posiada zestaw kabli sterowania dla transceiverów ICOM. Kompatybilny z wszystkimi radiotelefonami współpracującymi z tunerami serii AH3 i AH4. Wystarczy nacisnąć przycisk strojenia w tunerze. Kompatybilny m.in. z modelami marki ICOM:

- IC-706, 703, 718, 7000, 7100, 7200, 7300, 7410, 746, 756, 7600, 7610, itp. kompatybilne z tunerami AH-3 i AH-4

Do obsługi radiotelefonów YAESU dołączone kable obsługuję funkcję TUNE w radiotelefonach serii:

- FT-100, FT-857, FT-897, FT-891, FT-991, FT-991A, FT-710

- FT-450/D, FT-950, FT-DX10, FT-DX1200 (z użyciem portu 10-pin mini-DIN LINEAR)

- FT-DX101D/MP, FT-DX3000

Dla radiotelefonów marki Alinco:

- SR8T i SR9T, DX-70, DX-77

Zasilanie w zależności od modelu transceivera pobierane jest z radiotelefonu przez kabel sterujący, ewentualnie w zestawie jest dołączony osobny kabel do podłączenia zasilania.

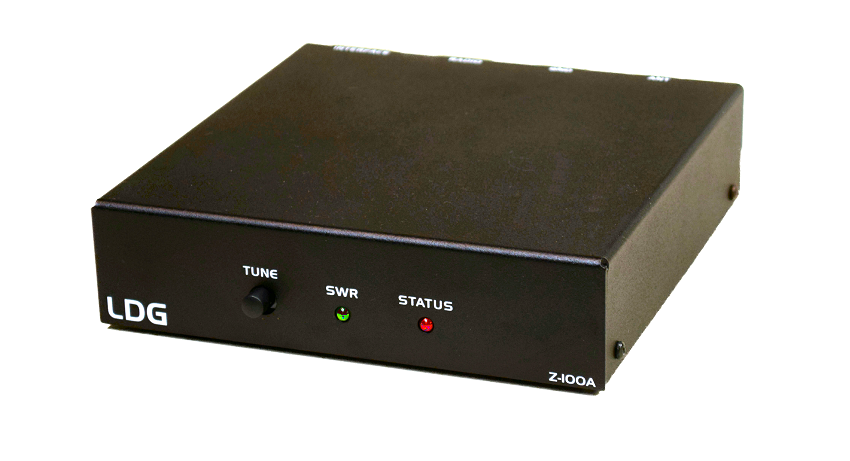

Producent wykorzystał obwód typu L sterowany mikroprocesorem. Umożliwia dostrojenie każdego dipola, anteny typu inverted V oraz vertical. A przy użyciu baluna anten typu LongWire oraz G5RV. Skrzynka wymaga podania przynajmniej 100mW w czasie strojenia. Urządzenie posiada 2000 komórek pamięci oraz wskaźnik SWR wykonany na dwóch kolorowych ledach.

Urządzenie zbudowane z wykorzystaniem przekaźników zatrzaskowych, stąd bardzo mały prąd pobierany podczas przełączania 200mA, a w trybie stand-by prawie zero.

Dane Techniczne:

• Pasmo pracy: 1.8 - 54MHz
• Maksymalna moc przenoszona: do 125W HF (50W dla trybów cyfrowych)
• Impedancja anteny: 6-800Ohm (SWR 10:1, 3:1 w paśmie 6m)
• Czasy strojenia: 0.5sek. z pamięci, 3sek. średni, 6sek. maksymalny
• W zestawie: zestaw kabli sterujących.

Sprzedawany sprzęt posiada 24-miesięczną gwarancję polskiego dystrybutora
