Balun RED-ANTENNA HP600 4:1

Dostępność: spodziewana dostawa
Cena: 350,00 zł 350.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RED-ANTENNA
Pin It

Opis

Balun RED-ANTENNA HP600 4:1 wersja '2020

Balun przeznaczony do anten typu delta i windom (FD3, FD4).

Baluny z serii HP600 powstały z myślą o antenach wyjazdowych i stacjonarnych. Najczęstszym ich zastosowaniem będą instalacje antenowe używane podczas dłuższych wyjazdów wakacyjnych, obozów lub całoroczne anteny stacjonarne.

Moc przenoszona przez baluny z serii HP600 umożliwiają ich współpracę z większością wzmacniaczy dużej mocy. W tej serii balunów RED-ANTENNA zastosowano dwa rdzenie Amidon FT240 z innego materiału, niż te w balunach z serii Mini, Midi i Standard. Dzięki temu baluny HP600 lepiej przenoszą moc, kosztem nie co gorszej pracy na wyższych pasmach KF (powyżej 15m). W trakcie testów balun po obciążeniu 600W mocy ciągłej FM (@3.7MHz), osiągnął po 5 minutach temperaturę niecałych 40°C.

Uzwojenie w balunie HP600 4:1 zostało wykonane z drutu podwójnie emaliowanego DN2E o średnicy 1.6mm. Podwójna emalia izolująca zwiększa wytrzymałość na przebicia oraz jest bardziej wytrzymała na działanie podwyższonej temperatury. Dodatkowo same rdzenie baluna owinięte zostały cienką taśmą teflonową PTFE, zabezpieczającą lakier uzwojenia przed uszkodzeniem. Pozwala to również na ściślejsze dopasowanie uzwojenia do kształtu rdzeni bez zwiększaniu dystansu pomiędzy nimi, co w efekcie pozwala na uzyskanie lepszy parametrów całości. Wewnętrzne połączenia wykonane są w oparciu o srebrzone końcówki oczkowe.

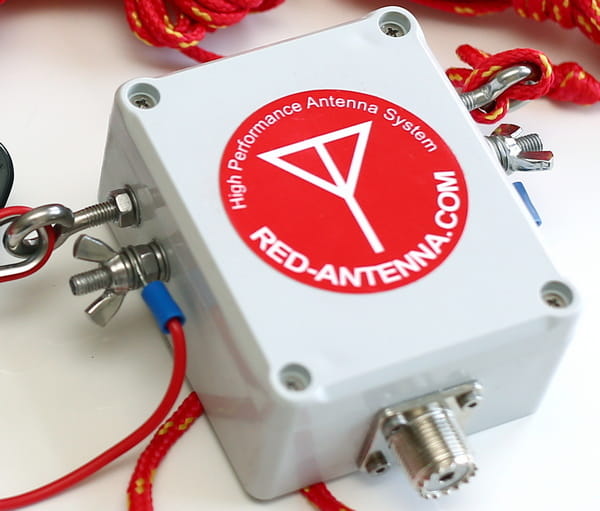

Obudowa balunów HP600 jest ciśnieniowym odlewem z tworzywa ABS, który posiada klasę wytrzymałości mechanicznej IK09. W praktyce oznacza to, że użytkownik nie musi się obawiać jego uszkodzenia np. podczas ściągania anteny czy przy upadku z wysokości. Obudowa posiada fabrycznie wylewaną miękką uszczelkę poliuretanową, dzięki której całość posiada klasę szczelności IP67 i umożliwia eksploatację baluna w każdych warunkach atmosferycznych. Elementy metalowe wykonane są ze stali nierdzewnej A2, która w przypadku użytkowania w naturalnych warunkach (nie przemysłowych) ma żywotność obliczoną na 25 lat. Połączenia śrubowe zostały uszczelnione specjalnym klejem polimerowym oraz zastosowano wszędzie podkładki sprężyste, które zapobiegają luzowaniu się połączeń. Konektory antenowe i zaczepy oczkowe w tej serii zostały wykonane ze śrub M5, co jest standardową wielkością mocowań w tego typu zastosowaniach. Do podłączania fidera wykorzystano tutaj najpopularniejsze gniazdo SO239 (UC1, UHF), mocowane do obudowy czteroma śrubami imbusowymi. Powoduje to, że gniazdo jest pewnie osadzone w obudowie, bez ryzyka obrócenia się i zluzowania przy mocnym dokręcaniu wtyczki z kablem koncentrycznym.

Do mocowania linek antenowych zastosowano konektory oczkowe (w zestawie) wraz z kompletem podkładek oraz nakrętkami motylkowymi. Te ostatnie pozwalają na szybki montaż lub demontaż linek antenowych bez dodatkowych narzędzi oraz zapewniają pewne połączenie w każdych warunkach. Zestaw podkładek ułatwia natomiast zamontowanie gołego przewodu bezpośrednio na śrubie, bez ryzyka wysunięcia się go w trakcie dokręcania nakrętki mocującej. Dołączone konektory oczkowe akceptują linki o przekroju do 2.5mm2, ale dla zachowania równowagi pomiędzy wagą a wytrzymałością, rekomendujemy w przypadku anten wyjazdowych używanie linek miedzianych o przekroju 1.5mm2, a w przypadku anten całorocznych linek miedzianych o przekroju 2.5mm2. Z kolei do zawieszania anten proponujemy w pierwszym przypadku użycie linek polipropylenowych o średnicy 3mm oraz 4mm w przypadku anten stacjonarnych.



Dane techniczne:

  • zakres pracy:
    • zalecany: 3.5MHz – 21MHz
    • 1.6MHz - 30MHz
  • przenoszona moc:
    • SSB: 1500W @3.7MHz, 1200W @30MHz
    • CW: 1000W @3.7MHz, 800W @30MHz
    • DIGI: 600W @3.7MHz, 500W @30MHz
  • wielkość rdzenia: 2x FT240
  • uzwojenie: drut podwójnie emaliowany DN2E 1.6mm
  • wymiary baluna (ze złączami): xxx
  • waga: xxx
  • złącza:
    • gniazdo SO239 (UC1, UHF) 50Ω
    • zaciski antenowe M5
  • zalecana linka antenowa: 1.5mm2 – 2.5mm2



Sprzedawany sprzęt posiada 24-miesięczną gwarancję.
