Balun RED-ANTENNA LB200 1:1

Dostępność: dostępny
Wysyłka w: 14 dni
Cena: 320,00 zł 320.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RED-ANTENNA
Pin It

Opis

Balun RED-ANTENNA Standard 1:1 - Nowość '2020

Balun przeznaczony do anten symetrycznych typu dipol.

Baluny z serii LB200 (Low-Band) powstały z myślą o efektywniejszej pracy na niskich pasmach amatorskich. Do tych balunów wybrano rdzenie Amidon FT240 dedykowane dla niższych częstotliwości oraz zmodyfikowano sposób nawinięcia uzwojeń, dzięki czemu poprawiono pracę i przenoszenie mocy dla dolnych pasm KF. W trakcie testów balun wytrzymał 500W mocy ciągłej FM (@21MHz), osiągając po 5 minutach temperaturę ok. 50°C.

Baluny z serii LB200 będą lepiej się sprawdzały przede wszystkim w pasmach 160m i 80m, gdzie inne (standardowe) baluny dopiero zaczynają pracować przyzwoicie i z pewnych względów nie zawsze oferują dobre parametry. Każdy z balunów jest pewnym kompromisem pomiędzy parametrami, a zakresem pracy. Zazwyczaj baluny antenowe konstruowane są z myślą o pracy w popularniejszym zakresie 80m-10m. Baluny z serii LB200 mają przesunięty zakres pracy w kierunku niższych pasm kosztem nieco gorszej pracy na paśmie 12m i 10m. Zmiana rodzaju rdzenia i nawinięcia uzwojenia pozwoliła również na zwiększenie przenoszonej mocy, przy czym w zakresie 12m i 10m należy się liczyć ze spadkiem sprawności i nie co mniejszą przenoszoną mocą.

Uzwojenia w balunach LB200 wykonane są z teflonowego przewodu koncentrycznego PTFE 2.5mm. Dodatkowo sam rdzeń baluna owinięty został cienką taśmą teflonową PTFE, zabezpieczającą izolację uzwojenia przed uszkodzeniem. Pozwala to również na ściślejsze dopasowanie uzwojenia do kształtu rdzenia bez zwiększaniu dystansu pomiędzy nimi, co w efekcie pozwala na uzyskanie lepszy parametrów całości. Wewnętrzne połączenia wykonane są w oparciu o srebrzone końcówki oczkowe.

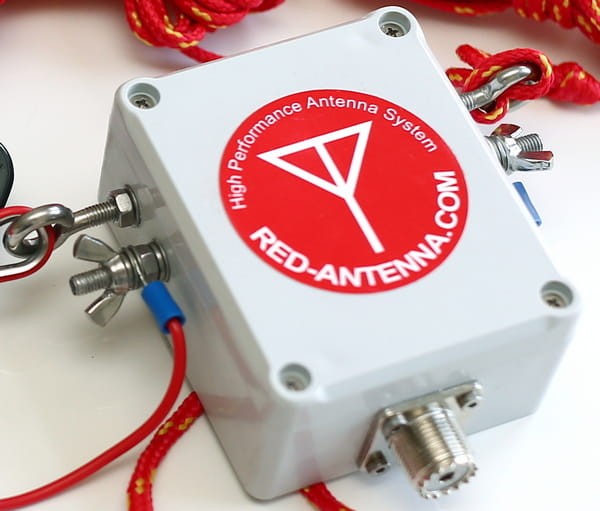

Obudowa balunów Standard jest ciśnieniowym odlewem z tworzywa ABS, który posiada klasę wytrzymałości mechanicznej IK09. W praktyce oznacza to, że użytkownik nie musi się obawiać jego uszkodzenia np. podczas ściągania anteny czy przy upadku z wysokości. Obudowa posiada fabrycznie wylewaną miękką uszczelkę poliuretanową, dzięki której całość posiada klasę szczelności IP67 i umożliwia eksploatację baluna w każdych warunkach atmosferycznych. Elementy metalowe wykonane są ze stali nierdzewnej A2, która w przypadku użytkowania w naturalnych warunkach (nie przemysłowych) ma żywotność obliczoną na 25 lat. Połączenia śrubowe zostały uszczelnione specjalnym klejem polimerowym oraz zastosowano wszędzie podkładki sprężyste, które zapobiegają luzowaniu się połączeń. Konektory antenowe i zaczepy oczkowe w tej serii zostały wykonane ze śrub M5, co jest standardową wielkością mocowań w tego typu zastosowaniach. Do podłączania fidera wykorzystano tutaj najpopularniejsze gniazdo SO239 (UC1, UHF), mocowane do obudowy czterema śrubami imbusowymi. Powoduje to, że gniazdo jest pewnie osadzone w obudowie, bez ryzyka obrócenia się i zluzowania przy mocnym dokręcaniu wtyczki z kablem koncentrycznym.

Do mocowania linek antenowych zastosowano konektory oczkowe (w zestawie) wraz z kompletem podkładek oraz nakrętkami motylkowymi. Te ostatnie pozwalają na szybki montaż lub demontaż linek antenowych bez dodatkowych narzędzi oraz zapewniają pewne połączenie w każdych warunkach. Zestaw podkładek ułatwia natomiast zamontowanie gołego przewodu bezpośrednio na śrubie, bez ryzyka wysunięcia się go w trakcie dokręcania nakrętki mocującej. Dołączone konektory oczkowe akceptują linki o przekroju do 2.5mm2, ale dla zachowania równowagi pomiędzy wagą a wytrzymałością, rekomendujemy w przypadku anten wyjazdowych używanie linek miedzianych o przekroju 1.5mm2, a w przypadku anten całorocznych linek miedzianych o przekroju 2.5mm2. Z kolei do zawieszania anten proponujemy w pierwszym przypadku użycie linek polipropylenowych o średnicy 3mm oraz 4mm w przypadku anten stacjonarnych.



Dane techniczne:

  • zakres pracy:
    • zalecany: 1.6MHz – 21MHz
    • 1.6MHz - 29MHz
  • przenoszona moc:
    • SSB: 500W
    • CW: 350W
    • DIGI: 200W
  • wielkość rdzenia: FT240
  • uzwojenie: przwód teflonowy PTFE 2.5mm
  • wymiary baluna (ze złączami): xxx
  • waga: xxx
  • złącza:
    • gniazdo SO239 (UC1, UHF) 50Ω
    • zaciski antenowe M5
  • zalecana linka antenowa: 1.5mm2 – 2.5mm2

Sprzedawany sprzęt posiada 24-miesięczną gwarancję.
