Balun RED-ANTENNA Mini 4:1

Balun RED-ANTENNA Mini 4:1

Balun przeznaczony do anten symetrycznych typu delta i windom (FD3, FD4).

Baluny z serii Mini powstały z myślą o lekkich antenach terenowych. Główny nacisk położono na minimalizację gabarytów baluna, nie rezygnując przy tym z trwałości i wytrzymałości. Najczęstszym zastosowaniem anten opartych na tej serii balunów są piesze wyprawy terenowe, gdzie liczy się przede wszystkim waga i ilość zajmowanego miejsca w plecaku albo wręcz w kieszeni kurtki. Oczywiście tego typu anteny będą miały swoje ograniczenia wytrzymałościowe, ale jako anteny do rozwieszenia na kilka godzin w terenie, sprawdzą się doskonale.

Baluny Mini z założenia przeznaczone są do współpracy z popularnymi transceiverami QRP, takimi jak np. Yaesu FT817 i FT818 czy Xiegu G90. Oparte są na rdzeniu Amidon FT82, który bezproblemowo poradzi sobie przeniesieniem w trybie ciągłej pracy (DIGI) maksymalnej mocy 20W. Niektóre dostępne na rynku tego typu konstrukcje często oparte są na mniejszym rdzeniu FT50. Oczywiście tej wielkości rdzeń poradzi sobie z mocą generowaną przez tego typu transceivery, ale w przypadku emisji ciągłych należy się liczyć ze spadkiem sprawności baluna nawet do 70% z powodu zjawiska nasycania się rdzenia. Dlatego w balunie Red-Antenna użyliśmy większego rdzenia FT82, żeby zapobiec stratom mocy, której w pracy QRP nigdy za wiele. W trakcie testów balun wytrzymał 30W mocy ciągłej FM (@29MHz), osiągając po 10 minutach temperaturę ok. 50°C.

Uzwojenie w balunie Mini 4:1 zostało wykonane z drutu podwójnie emaliowanego DNE o średnicy 0.6mm. Dodatkowo sam rdzeń baluna owinięty został cienką taśmą teflonową PTFE, zabezpieczającą lakier uzwojenia przed uszkodzeniem. Pozwala to również na ściślejsze dopasowanie uzwojenia do kształtu rdzenia bez zwiększaniu dystansu pomiędzy nimi, co w efekcie pozwala na uzyskanie lepszy parametrów całości.  Wewnętrzne połączenia wykonane są w oparciu o srebrzone końcówki oczkowe.

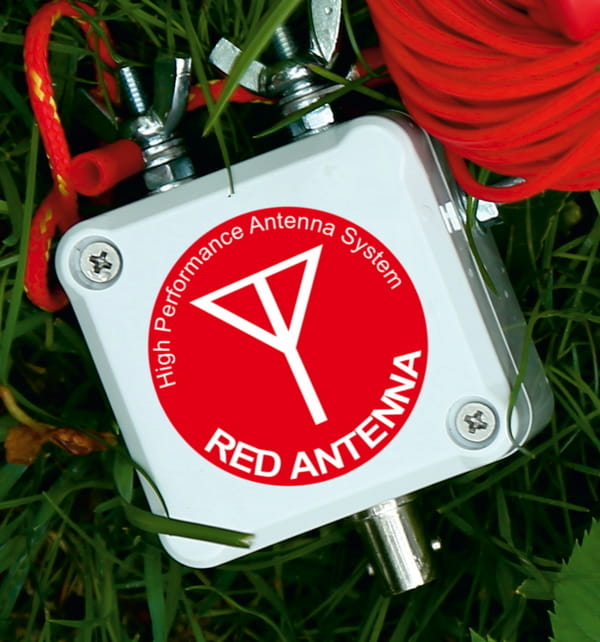

Obudowa balunów Mini jest ciśnieniowym odlewem z tworzywa ABS, który posiada klasę wytrzymałości mechanicznej IK09. W praktyce oznacza to, że użytkownik nie musi się obawiać jego uszkodzenia np. podczas ściągania anteny czy przy upadku z wysokości. Obudowa posiada fabrycznie wylewaną miękką uszczelkę poliuretanową, dzięki której całość posiada klasę szczelności IP67 i umożliwia eksploatację baluna w każdych warunkach atmosferycznych. Elementy metalowe wykonane są ze stali nierdzewnej A2, która w przypadku użytkowania w naturalnych warunkach (nie przemysłowych) ma żywotność obliczoną na 25 lat. Połączenia śrubowe zostały uszczelnione specjalnym klejem polimerowym oraz zastosowano wszędzie podkładki sprężyste, które zapobiegają luzowaniu się połączeń. Ze względu na wielkość obudowy, w miejsce stosowanego zwykle gniazda SO239 (UC1), konieczne było zastosowanie mniejszego gabarytowo gniazda BNC. Również konektory antenowe i zaczepy oczkowe w tej serii zostały wykonane ze śrub M4, które bardziej współgrają pod względem wielkości niż śruby M5 stosowane w balunach większych serii.

Do mocowania linek antenowych zastosowano znajdujące się konektory oczkowe (w zestawie) wraz z kompletem podkładek oraz nakrętkami motylkowymi. Te ostatnie pozwalają na szybki montaż lub demontaż linek antenowych bez dodatkowych narzędzi oraz zapewniają pewne połączenie w każdych warunkach. Zestaw podkładek ułatwia natomiast zamontowanie gołego przewodu bezpośrednio na śrubie, bez ryzyka wysunięcia się go w trakcie dokręcania nakrętki mocującej. Dołączone końcówki oczkowe akceptują linki o powierzchni przekroju do 1.5mm², ale dla zachowania równowagi pomiędzy wagą a wytrzymałością, rekomendujemy używanie linek miedzianych o przekroju 0.5mm². Z kolei do zawieszania anten proponujemy użycie linek polipropylenowych o średnicy 2mm.

Dane techniczne:

• zakres pracy:
  • zalecany: 3.5MHz – 30MHz
  • 1.6MHz - 30MHz
• przenoszona moc:
  • SSB: 40W
  • CW: 30W
  • DIGI: 20W
• wielkość rdzenia: FT82
• uzwojenie: drut emaliowany DNE 0.6mm
• wymiary baluna (ze złączami): xxx
• waga: xxx
• złącza:
  • gniazdo BNC 50Ω
  • zaciski antenowe M4
• zalecana linka antenowa: 0.5mm²

^{Sprzedawany sprzęt posiada 24-miesięczną gwarancję.}
