Balun RED-ANTENNA Standard 1:1

Balun RED-ANTENNA Standard 1:1 wersja '2020

Balun przeznaczony do anten symetrycznych typu dipol.

Baluny z serii Standard powstały z myślą o antenach wyjazdowych i stacjonarnych. Najczęstszym ich zastosowaniem będą instalacje antenowe używane podczas dłuższych wyjazdów wakacyjnych, obozów lub całoroczne anteny stacjonarne.

Moc przenoszona przez baluny z serii Standard umożliwiają ich współpracę ze wszystkimi transceiverami KF i niewielkimi wzmacniaczami tranzystorowymi. Zastosowany w tej serii balunów RED-ANTENNA rdzeń Amidon FT240 pozwala na przeniesienie mocy ciągłej do 200W przez znaczny okres czasu, bez obaw o jego przegrzane. W trakcie testów balun wytrzymał 500W mocy ciągłej FM (@29MHz), osiągając po 5 minutach temperaturę ok. 50°C.

Uzwojenie w balunie Standard 1:1 zostało wykonane z przewodu koncentrycznego 3mm. Dodatkowo sam rdzeń baluna owinięty został cienką taśmą teflonową PTFE, dzięki czemu możliwe było ścisłe nawinięcie przewodu na rdzeniu i poprawę parametrów całości. Wewnętrzne połączenia wykonane są w oparciu o srebrzone końcówki oczkowe.

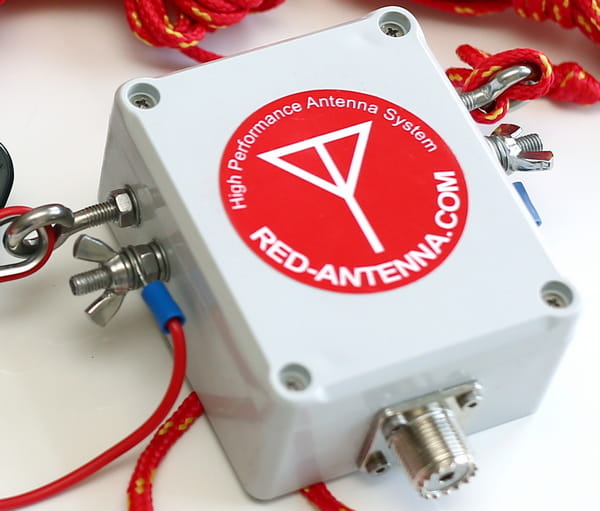

Obudowa balunów Standard jest ciśnieniowym odlewem z tworzywa ABS, który posiada klasę wytrzymałości mechanicznej IK09. W praktyce oznacza to, że użytkownik nie musi się obawiać jego uszkodzenia np. podczas ściągania anteny czy przy upadku z wysokości. Obudowa posiada fabrycznie wylewaną miękką uszczelkę poliuretanową, dzięki której całość posiada klasę szczelności IP67 i umożliwia eksploatację baluna w każdych warunkach atmosferycznych. Elementy metalowe wykonane są ze stali nierdzewnej A2, która w przypadku użytkowania w naturalnych warunkach (nie przemysłowych) ma żywotność obliczoną na 25 lat. Połączenia śrubowe zostały uszczelnione specjalnym klejem polimerowym oraz zastosowano wszędzie podkładki sprężyste, które zapobiegają luzowaniu się połączeń. Konektory antenowe i zaczepy oczkowe w tej serii zostały wykonane ze śrub M5, co jest standardową wielkością mocowań w tego typu zastosowaniach. Do podłączania fidera wykorzystano tutaj najpopularniejsze gniazdo SO239 (UC1, UHF), mocowane do obudowy czteroma śrubami imbusowymi. Powoduje to, że gniazdo jest pewnie osadzone w obudowie, bez ryzyka obrócenia się i zluzowania przy mocnym dokręcaniu wtyczki z kablem koncentrycznym.

Do mocowania linek antenowych zastosowano konektory oczkowe (w zestawie) wraz z kompletem podkładek oraz nakrętkami motylkowymi. Te ostatnie pozwalają na szybki montaż lub demontaż linek antenowych bez dodatkowych narzędzi oraz zapewniają pewne połączenie w każdych warunkach. Zestaw podkładek ułatwia natomiast zamontowanie gołego przewodu bezpośrednio na śrubie, bez ryzyka wysunięcia się go w trakcie dokręcania nakrętki mocującej. Dołączone konektory oczkowe akceptują linki o przekroju do 2.5mm², ale dla zachowania równowagi pomiędzy wagą a wytrzymałością, rekomendujemy w przypadku anten wyjazdowych używanie linek miedzianych o przekroju 1.5mm², a w przypadku anten całorocznych linek miedzianych o przekroju 2.5mm². Z kolei do zawieszania anten proponujemy w pierwszym przypadku użycie linek polipropylenowych o średnicy 3mm oraz 4mm w przypadku anten stacjonarnych.

Dane techniczne:

• zakres pracy:
  • zalecany: 3.5MHz – 30MHz
  • 1.6MHz - 30MHz
• przenoszona moc:
  • SSB: 400W
  • CW: 300W
  • DIGI: 200W
• wielkość rdzenia :FT240
• uzwojenie: przewód koncentryczny 3mm
• wymiary baluna (ze złączami): xxx
• waga: xxx
• złącza:
  • gniazdo SO239 (UC1, UHF) 50Ω
  • zaciski antenowe M5
• zalecana linka antenowa: 1.5mm² – 2.5mm²

^{Sprzedawany sprzęt posiada 24-miesięczną gwarancję.}
