Diamond MX-610
Opis

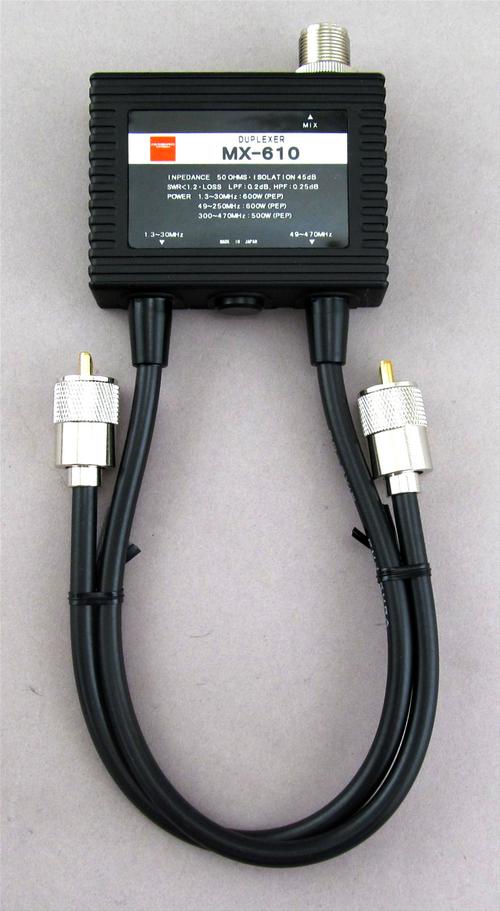

Diplexer Diamond MX-610.
Diplexer MX-610 służy do sumowania lub rozdzielania sygnałów z podziałem na pasma KF i 6m+VHF+UHF.
MX-610 stosuje się wtedy, gdy trzeba podłączyć dwa radia (jedno pracujące w paśmie KF, drugie w paśmie 6m, 2m i 70cm) do jednej anteny lub do jednego fidera. W drugim przypadku użycie drugiego diplexera przy antenach umożliwi rozdzielenie sygnału przesłanego jednym fiderem na anteny KF i 6m+VHF/UHF.
Dane techniczne:
Wymiary: 82 x 25 x 64 mm
Waga: 300g
Zakresy częstotliwości:
- 1.6-30MHz
- 49-470MHz
Przenoszona moc:
- 1.6-30MHz - 600W PEP
- 49-250MHz - 600W PEP
- 300-470MHz - 500W PEP
Tłumienie:
- 1.6-30MHz - nie większe niż 0.2dB
- 49-470MHz - nie większe niż 0.25dB
Separacja: 45dB
Złącza:
- wspólne: SO239
- pasmowe: PL259 na kablu 5D-2VS (35cm)
Sprzęt objęty jest 24 miesięczną gwarancją.
