Diamond MX-62M

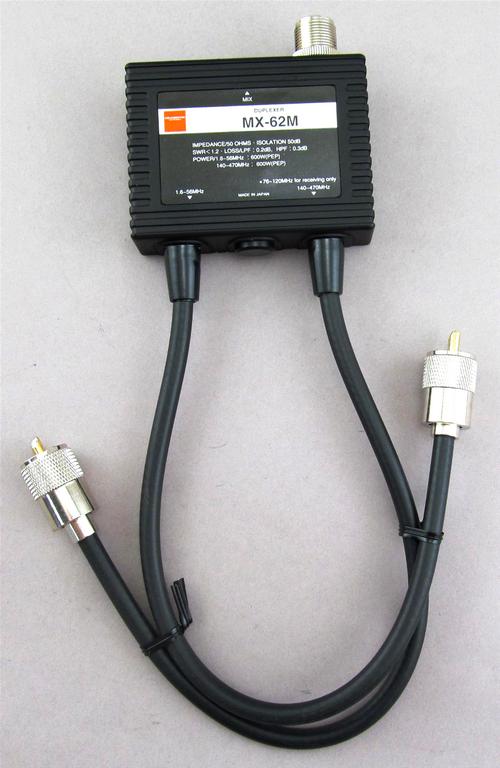

Diplexer Diamond MX-62M.

Diplexer MX-62M służy do sumowania lub rozdzielania sygnałów z podziałem na pasma KF+6m i VHF+UHF.

MX-62M stosuje się wtedy, gdy trzeba podłączyć dwa radia (jedno pracujące w paśmie KF i 6m, drugie w paśmie 2m i 70cm) do jednej anteny lub do jednego fidera. W drugim przypadku użycie drugiego diplexera przy antenach umożliwi rozdzielenie sygnału przesłanego jednym fiderem na anteny KF i VHF/UHF.

Dane techniczne:

Wymiary: 82 x 25 x 57 mm

Waga: 360g

Zakresy częstotliwości:

- 1.6-56MHz

- 76-470MHz

Przenoszona moc: 600W PEP

Tłumienie:

- 1.6-56MHz - nie większe niż 0.2dB

- 140-470MHz - nie większe niż 0.3dB

Separacja: 50dB

Złącza:

- wspólne: SO239

- pasmowe: PL259 na kablu 5D-2VS (35cm)

Sprzęt objęty jest 24 miesięczną gwarancją.
