Diamond MX-72N

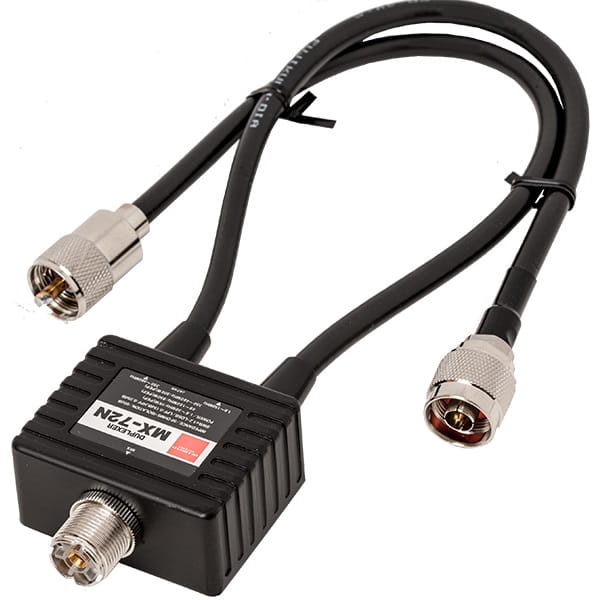

Diplexer Diamond MX-72N

Diplexer MX-72N służy do sumowania lub rozdzielania sygnałów z podziałem na pasma KF+VHF i UHF.

MX-72N stosuje się wtedy, gdy trzeba podłączyć dwa radia (jedno pracujące w paśmie 2m lub KF, drugie w paśmie 70cm) do jednej anteny dwubandowej. Umożliwia również połączenie dwóch anten jednobandowych do duobandera. MX-72N można również zastosować, gdy radio posiadające dwa oddzielne gniazda antenowe VHF/UHF chcemy podłączyć do anteny dwubandowej.

Dane techniczne:

Wymiary: 46 x 27 x 57 mm

Waga: 180 g

Zakresy częstotliwości:

- 1.6-150MHz

- 400-460MHz

Przenoszona moc:

- 1.6-30MHz - 400W CW, 1kW PEP

- 49-1500MHz - 150W CW, 400W PEP

- 400-460MHz - 100W CW, 250W PEP

Tłumienie: nie większe niż 0.2dB

Separacja: 60dB

Złącza:

- wspólne: UC1

- pasmowe: UC1 + N na kabelkach

Sprzęt objęty jest 24 miesięczną gwarancją.
