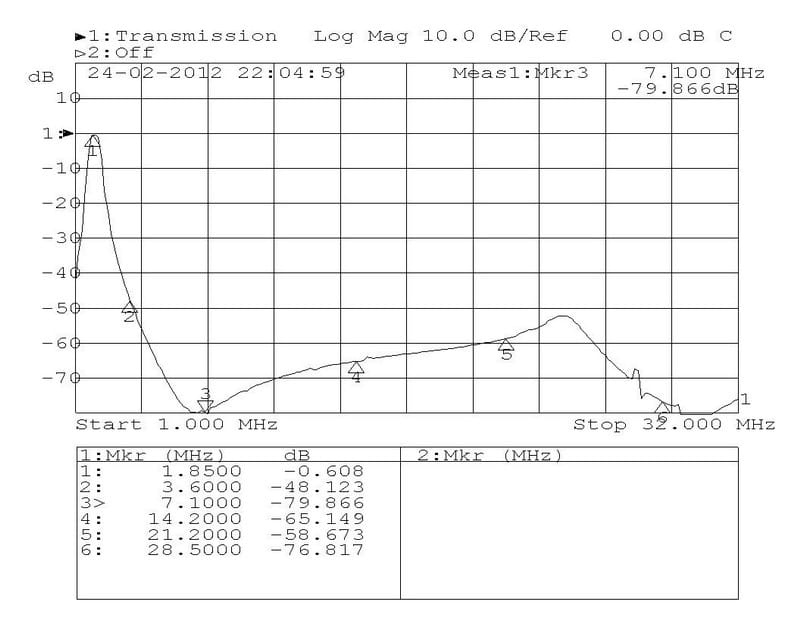

  • Pasmo 160m
  • Pasmo 160m

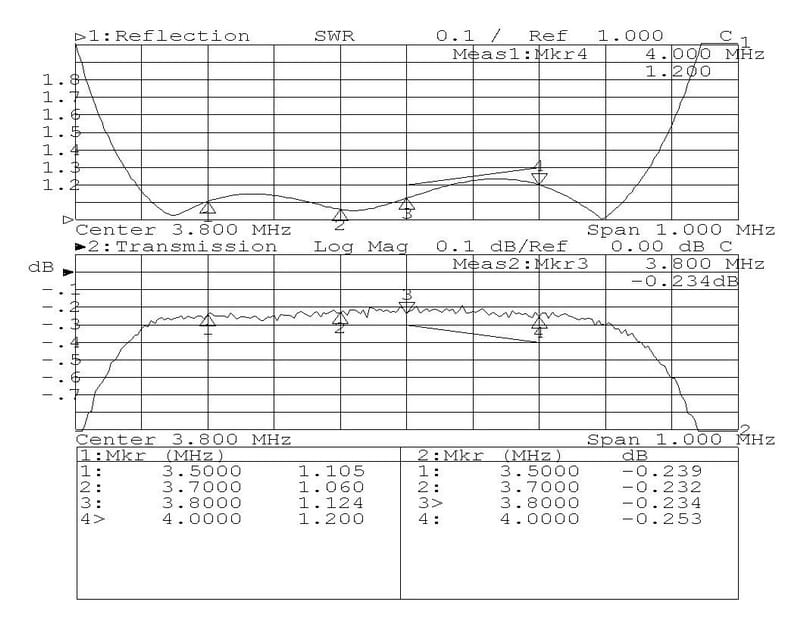

  • Pasmo 80m
  • Pasmo 80m

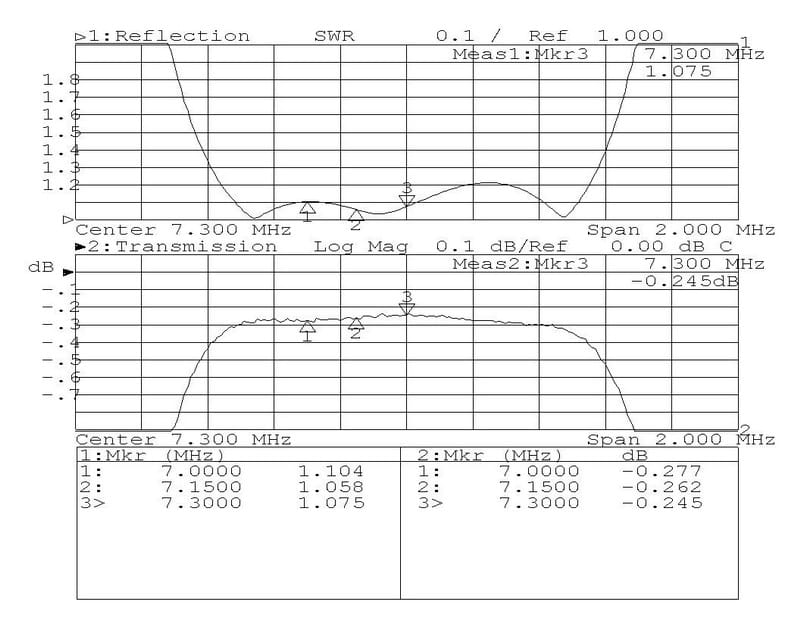

  • Pasmo 40m
  • Pasmo 40m

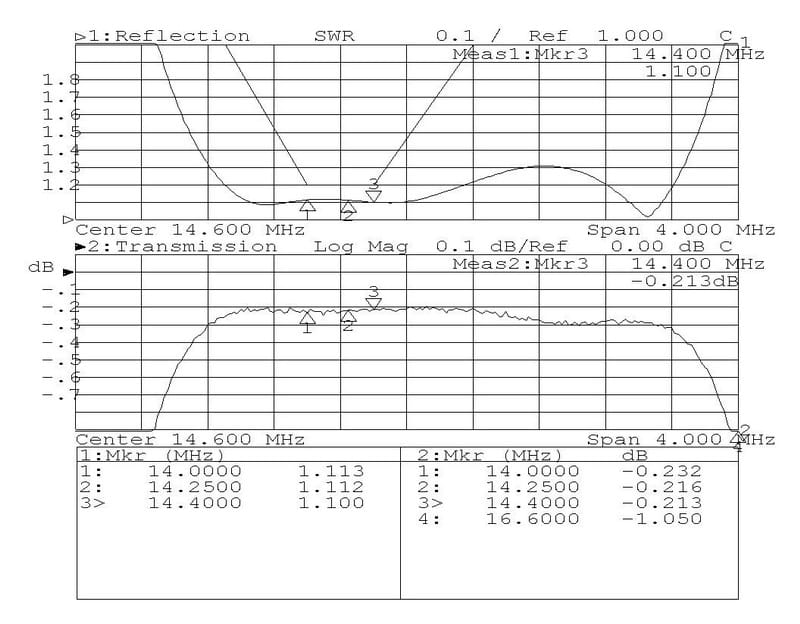

  • Pasmo 20m
  • Pasmo 20m

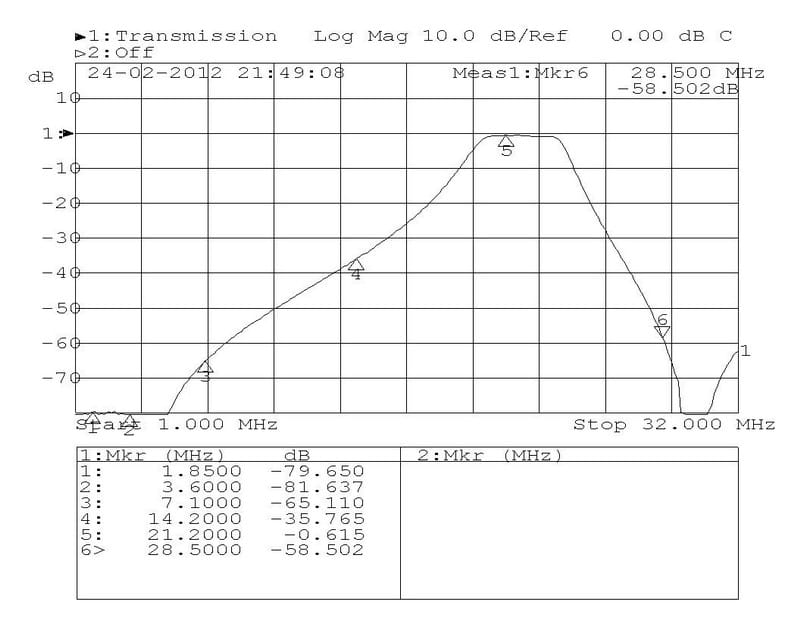

  • Pasmo 15m
  • Pasmo 15m

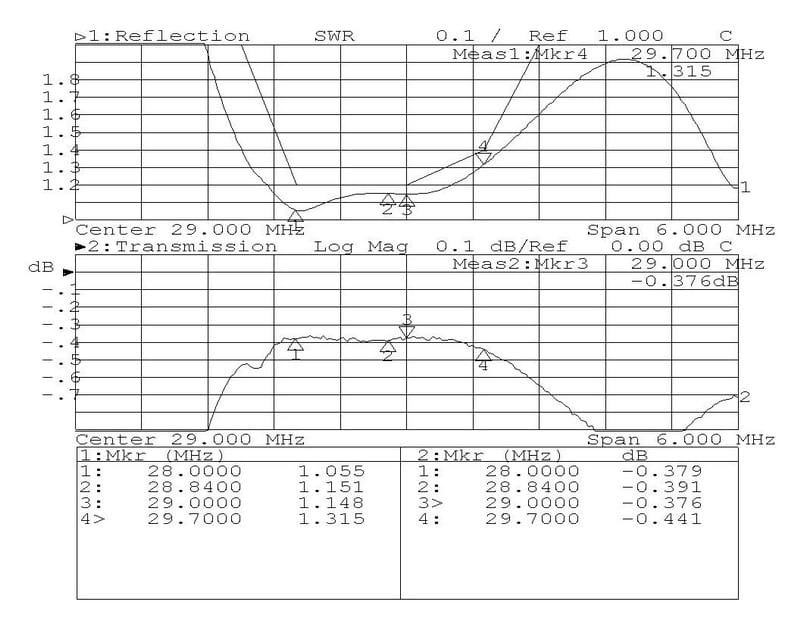

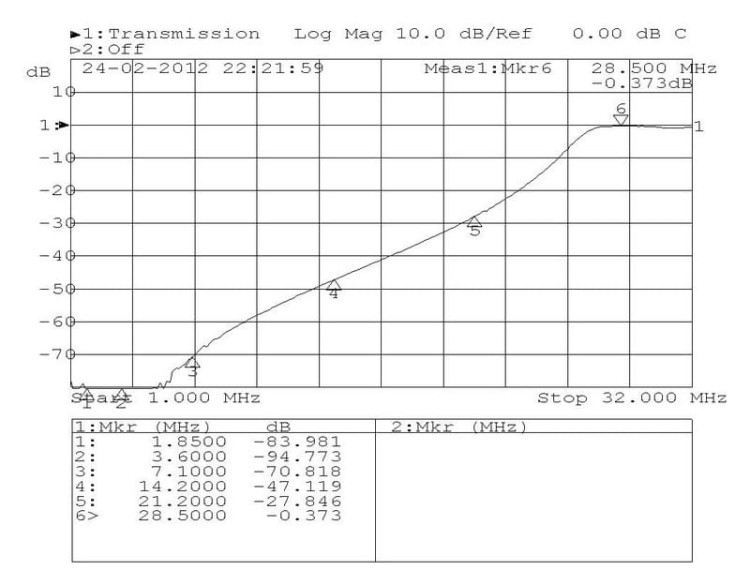

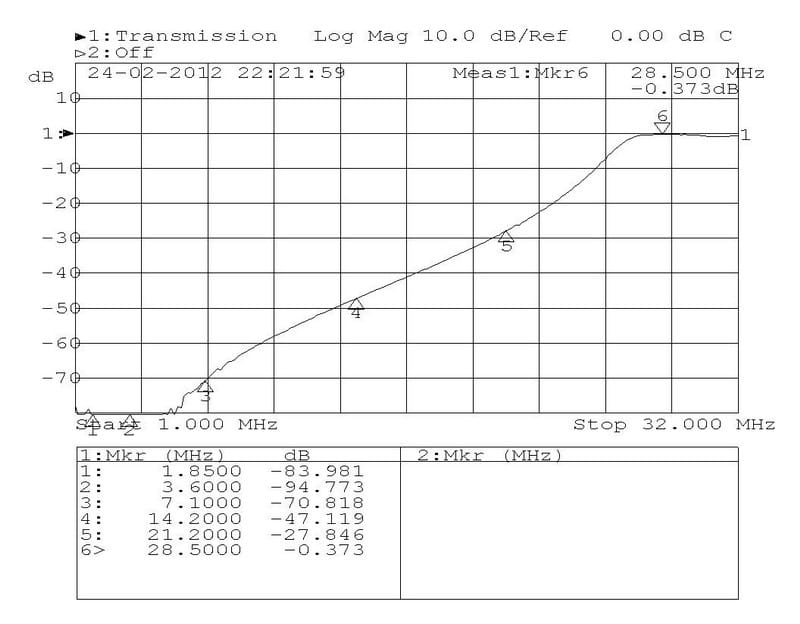

  • Pasmo 10m
  • Pasmo 10m

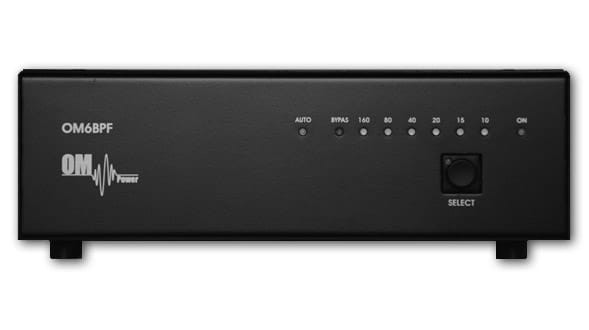

Filtry pasmowe OM-Power OM6BPF

OM-Power

 Moduł wyjściowych filtrów pasmowych OM-Power OM6BPF



Przejdź do pełnego opisu
Cena 4 100,00 zł
Dostępność:
sprawdź dostępność (zadzwoń/wyślij email)

Opis

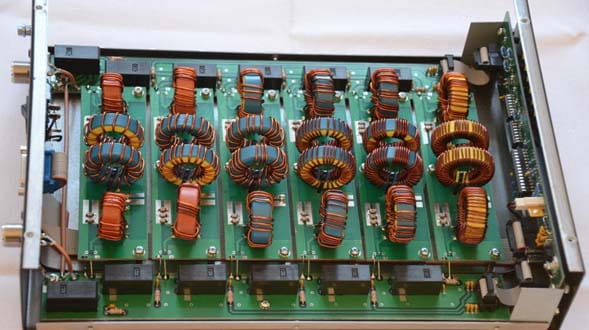

Moduł wyjściowych filtrów pasmowych OM-Power OM6BPF

OM6BFP to zestaw przełączalnych sześciu wyjściowych filtrów pasmowych, przeznaczonych na amatorskie pasma KF. Użycie takich filtrów zapobiega niepożądanej emisji harmonicznych podstawowego sygnału, zwłaszcza w przypadku korzystania ze wzmacniaczy mocy nie wyposażonych w taki filtr.

Parametry techniczne:

  • zakres pracy: 1.8MHz - 29.7MHz (bez WARC)
  • obsługiwane pasma: 160m / 80m / 40m / 20m / 15m / 10m

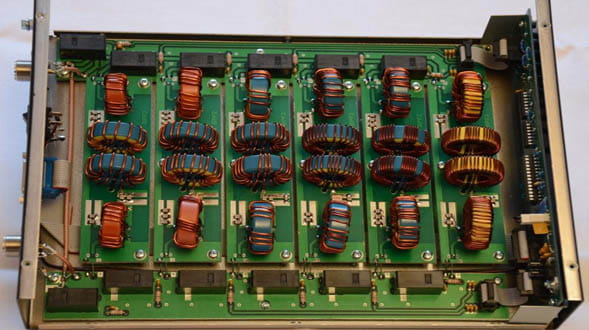

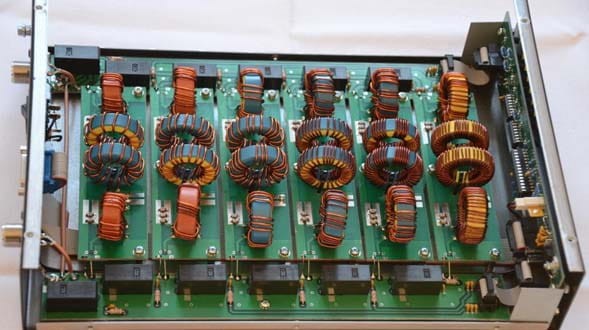

  • budowa filtru: potrójny rezonator
  • moc przenoszona: 200W AM/FM/SSB/CW/RTTY

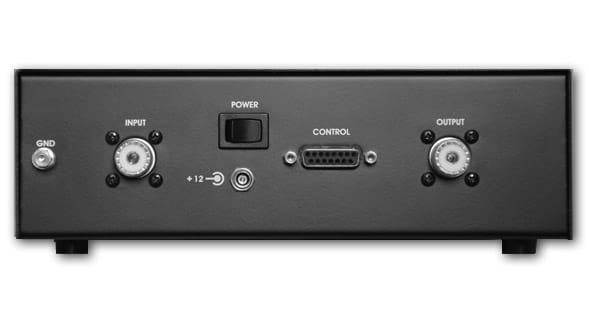

  • wejście: 50ohm SO-239
  • wyjście: 50ohm SO-239
  • SWR: do 1.2:1
  • sterowanie: automatyczne z Yaesu, Icom, Elecraft i wzmacniaczy OMxxxxA
  • zasilanie: 12-15VDC
  • wskaźniki:
    • trybu automatycznego
    • zakresu pracy
    • tryby by-pass
  • wymiary: 210 x 75 x 320 mm
  • waga: 2.3kg



MHz max. loss (dB) max. SWR Crossband minimum loss (dB)

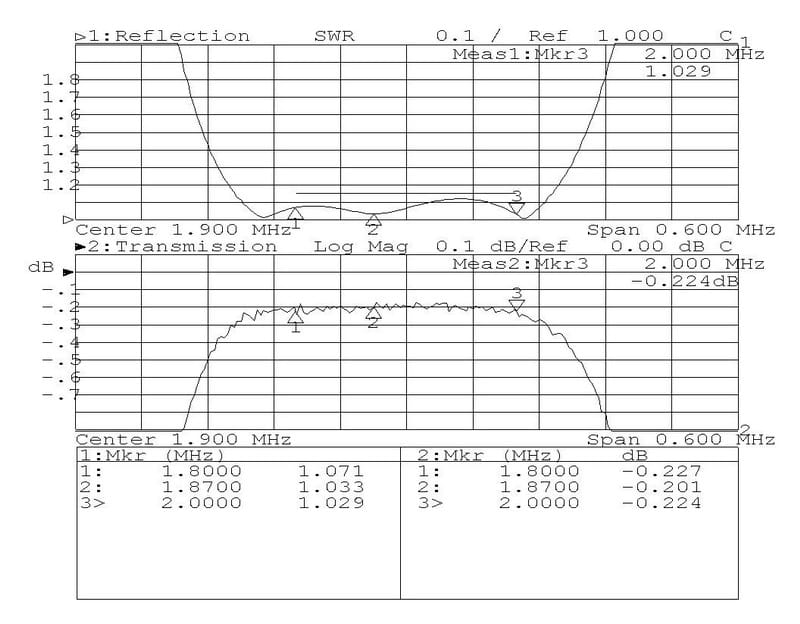

1.8 0.25 1.1 3.5 MHz 7  MHz 14 MHz 21 MHz 28 MHz
2.0 0.25 1.1 47 70 60 53 70
3.5 0.25 1.1 1.85 MHz 7  MHz 14 MHz 21 MHz 28 MHz

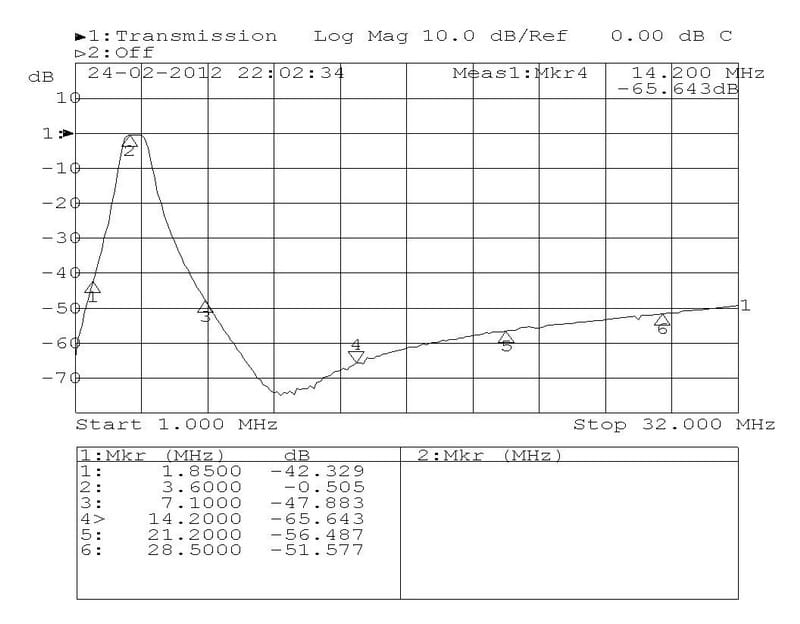

3.8 0.25 1.1 42 46 60 55 50
7.0 0.3 1.15 1.85 MHz 3.5 MHz 14 MHz 21 MHz 28 MHz

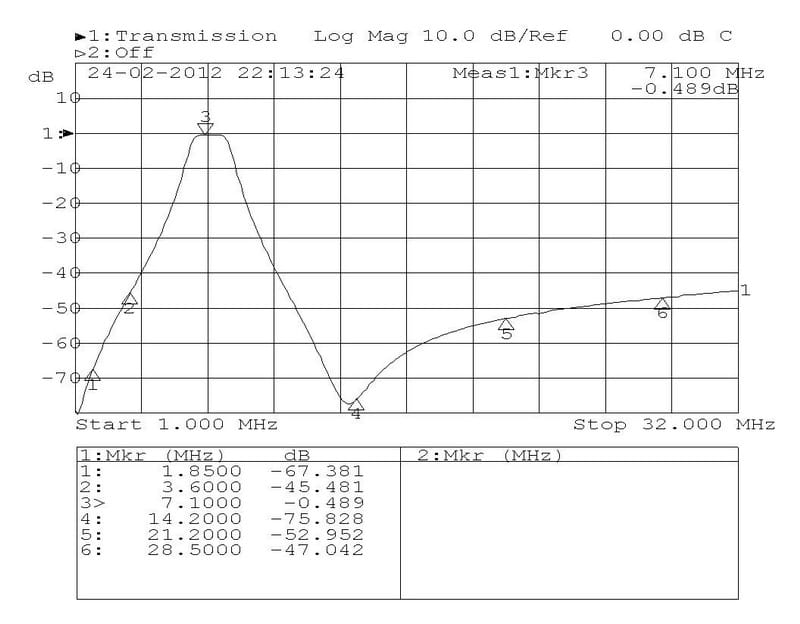

7.3 0.3 1.15 66 46 70 55 47
14.0 0.3 1.15 1.85 MHz 3.5 MHz 7  MHz 21 MHz 28 MHz

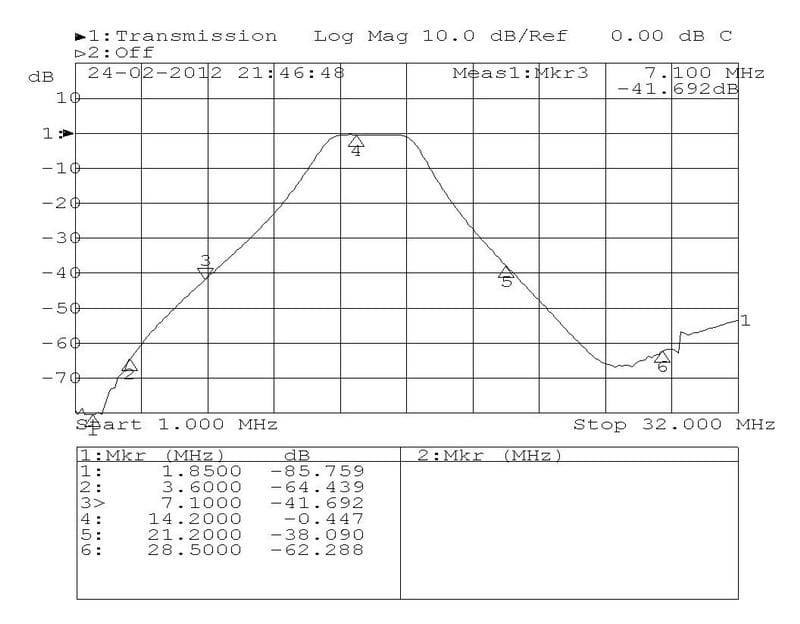

14.4 0.3 1.15 80 62 41 38 60
21.0 0.4 1.2 1.85 MHz 3.5 MHz 7  MHz 14 MHz 28 MHz

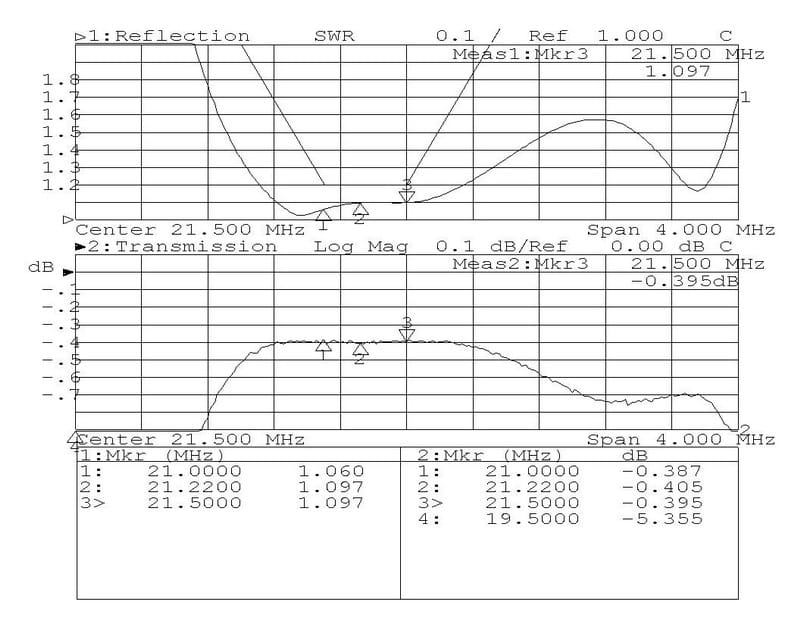

21.5 0.4 1.2 75 75 65 35 58
28.0 0.4 1.2 1.85 MHz 3.5 MHz 7  MHz 14 MHz 21 MHz
29.7 0.4 1.2 80 90 70 47 27



Sprzedawany sprzęt posiada 24-miesięczną gwarancję polskiego dystrybutora.
