ICOM IC-7610
Opis

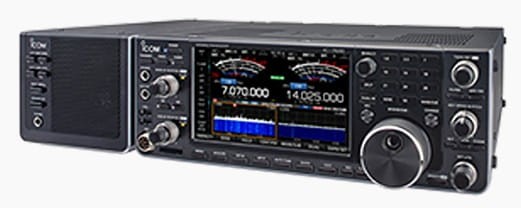

Icom IC-7610 Transceiver HF
Wprowadzony z IC-7300 system bezpośredniego próbkowania RF firmy Icom sprawił, że wydajność SDR jest znacznie większa. Bezpośrednie próbkowanie oznacza, że przychodzące sygnały z anteny, po przejściu przez filtry pasmowe, zamieniany jest na postać cyfrową i poddawany dalszej obróbce przez procesor FPGA (Field-Programmable Gate Array). Proces ten znacznie zmniejsza zniekształcenia występujące naturalnie w różnych etapach mieszania występujących w tradycyjnych odbiornikach superhetrodynowych.
System bezpośredniego próbkowania RF w IC-7610 jest w stanie osiągnąć 110 dB RMDR. Ta wydajność daje możliwość wyciągania słabych sygnałów z szumu silnych sąsiednich sygnałów.
Zmniejszenie szumu fazowego w odbiorniku jest zawsze wyzwaniem, ponieważ jest naturalną cechą odbiornika. Główny zegar IC-7610 wykorzystuje niskofazowy szum VCXO (Voltage Controlled Crystal Oscillator), w połączeniu z wieloletnim doświadczeniem technicznym firmy Icom, w celu zaprojektowania wspólnego zasilacza dla VCXO i FPGA, zapewniając ultra-niski szum fazowy. Ponadto, sygnał odniesienia 10 MHz może być wprowadzony do IC-7610 w celu uzyskania większej stabilizacji.
Dwa niezależnie odbiorniki umożlujają słuchanie rzadkiej stacji DX działającej w trybie split, czy szukasz stacji na różnych pasmach lub w różnych trybach, dwa odbiorniki w urządzeniu IC-7610 są dostępne.
Preselektory DIGI-SEL są filtrami RF o ostrych, wąskich charakterystykach pasma przepuszczającego, zapobiegając przesterowaniu przetwornika analogowo-cyfrowego przez duże sygnały poza pasmem podczas próbkowania sygnałów RF.
Wbudowany głośnik jest dostrojona do odtwarzania czystego, naturalnego dźwięku i jest odizolowana od obudowy radia, aby zapobiec hałasowi spowodowanemu drganiami i rezonansem paneli.

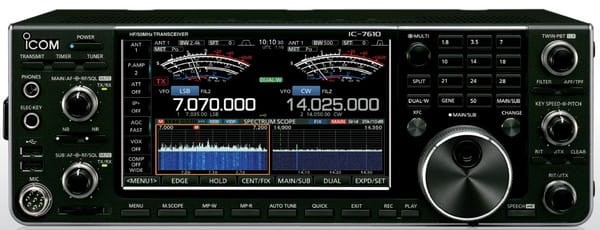

Duży 7-calowy kolorowy wyświetlacz pokazuje różne informacje dotyczące działania i ustawień w wysokiej rozdzielczości (800 x 480 pikseli). Wyświetlacz wyraźnie pokazuje różne funkcje na przykład zakres podwójnego spektrum wyrównany pionowo lub poziomo, symulowane mierniki analogowe oraz zdekodowane komunikaty w trybie RTTY, PSK31/63.
Wbudowany automatyczny tuner antenowy zapamiętuje ustawienia w oparciu o częstotliwość nadawania, dzięki czemu może przywołać ustawienie strojenia po zmianie pasm operacyjnych.
Funkcja tunera awaryjnego * umożliwia pracę przez krótki czas z anteną o wysokim współczynniku SWR.
Duży 7-calowy kolorowy wyświetlacz pokazuje różne informacje dotyczące działania i ustawień w wysokiej rozdzielczości (800 x 480 pikseli). Wyświetlacz wyraźnie pokazuje różne funkcje na przykład zakres podwójnego spektrum wyrównany pionowo lub poziomo, symulowane mierniki analogowe oraz zdekodowane komunikaty w trybie RTTY, PSK31/63.
Połączenie ekranu dotykowego i pokrętła wielofunkcyjnego zapewnia szybką i płynną obsługę. Po naciśnięciu pokrętła wielofunkcyjnego pozycje menu są wyświetlane po prawej stronie wyświetlacza. Możesz wybrać element, dotykając ekranu, a poziomy możesz regulować, obracając pokrętło wielofunkcyjne.
Opcjonalny zdalny enkoder RC-28 umożliwia dodanie zewnętrznego pokrętła pomocniczego do sterowania pasmem pomocniczym. Pasmo główne i pasmo pomocnicze można przełączać za pomocą przycisków F1 i F2 oraz można nimi sterować za pomocą RC-28. Dioda nad przyciskami F1 i F2 włącza się, aby pokazać aktywne pasmo.
IC-7610 ma złącze DVI-D do zewnętrznego wyświetlacza. Częstotliwość robocza, informacje o ustawieniach i zakres widma można obserwować na dużym wyświetlaczu zewnętrznym.
W przypadku korzystania z karty SD lub pamięci USB flash, można zapisywać i ładować różne treści, w tym aktualizacje oprogramowania sprzętowego, kanały pamięci, przechwycone obrazy ekranowe i inne ustawienia osobiste. Na karcie SD można zapisywać i używać sygnały TX/RX, pamięci głosowe, pamięci RTTY/CW oraz dziennik dekodowania RTTY.
Urządzenie IC-7610 umożliwia wysyłanie sygnałów I/Q z gniazda USB na komputerze PC. Można je wykorzystać do analizy zakresu widma lub dekodowania sygnałów przez oprogramowanie Morsea.
Oprogramowanie RS-BA1 umożliwia obsługę zdalną IC-7610, niezależnie od tego, czy znajduje się ono w domu QTH, czy w dowolnym miejscu na świecie. Nie tylko można sterować ustawieniami radia i mieć obie ścieżki audio RX/TX, ale można wyświetlać zakres jednego pasma częstotliwości z wodospadem. Po dodaniu złącza Ethernet nie jest wymagany komputer stacji bazowej.
Inne wyjątkowe funkcje:
Antena RX

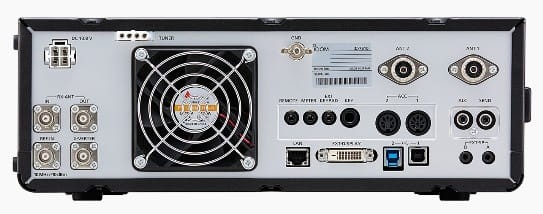

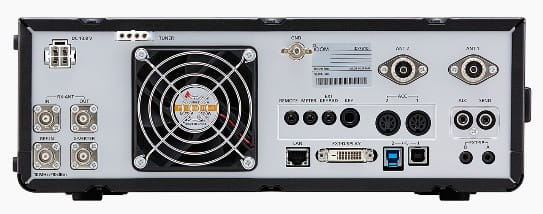

- Złącza RX IN / OUT typu BNC dla anteny odbiornika lub zewnętrznego połączenia BPF / przedwzmacniacza
Tryb CW
- Sterowanie kształtem fali kluczowania z wykorzystaniem klucza sterującego FPGA
- Wielofunkcyjny klucz elektroniczny
- Regulacja skoku CW od 300 Hz do 900 Hz
- Funkcja automatycznego powtarzania
- Licznik kolejnych numerów w zawodach
- Normalny lub krótki tryb Morse'a
- Podwójne wejście do podłączenia klucza
- Pełne break-in i pół break-in
- Automatyczne dostrajanie CW
- Funkcja APF (Audio Peak Filter) reguluje kształt filtra, szerokość i poziom AF
Odbiornik
- Odbiornik 30 kHz do 60 MHz (niektóre częstotliwości nie są gwarantowane.)
- Dwa rodzaje przedwzmacniaczy
- Przedwzmacniacz 1: Poprawia charakterystykę intermodulacji
- Przedwzmacniacz 2: Przedwzmacniacz o dużym wzmocnieniu
- 3dB-45dB - regulowany tłumik
- Funkcja IP+ poprawia wydajność punktu przechwytującego trzeciego rzędu
- 101 kanałów pamięci
- Enkoder i dekoder RTTY
- Podwójny szczytowy filtr audio dla trybu RTTY
- Regulowana stała czasowa AGC od 0,1 do 6 sekund
- Cyfrowe podwójne PBT eliminuje zakłócenia pochodzące od sąsiednich sygnałów
- Funkcja nasłuchu głównego/dodatkowego pasma
Nadajnik
- Funkcja monitora TX
- Regulacja mocy we wszystkich trybach
- Możliwość transmisji VOX (Voice Operated Transmission)
- Złącze transwertera typu BNC
- Korektor mikrofonu i regulowana szerokość pasma transmisji
- 50 tonów CTCSS
Inne
- Pamięci do przechowywania 10 częstotliwości roboczych i trybów
- Szybka Funkcja Split
- Funkcja Quick Dualwatch
- Wzmocnienie RF i kontrola szumów za pomocą pokrętła
- Zmienna RIT i ΔTX do 9.999 kHz
- UTC / lokalna funkcja zegara i timera
- Strojenie i wyświetlanie częstotliwości z krokiem 1 Hz
- Funkcja blokady pokrętła Dial
- Regulowany hamulec pokrętła Dial
- Zewnętrzne gniazda głośnikowe dla odbiorników głównych i podrzędnych
- Funkcja wygaszacza ekranu
- Wskaźnik wielofunkcyjny (S-metr, moc, ALC, COMP, SWR, ID, VD i TEMP)
- Funkcja automatycznego strojenia
W zestawie:
- IC-7610
- HM-219 Mikrofon ręczny
- Kabel zasilający DC
- Instrukcja obsługi
Sprzęt objęty jest 24 miesięczną gwarancją.
