Kabel koncentryczny Aircom 15

Kabel koncentryczny Aircom 15

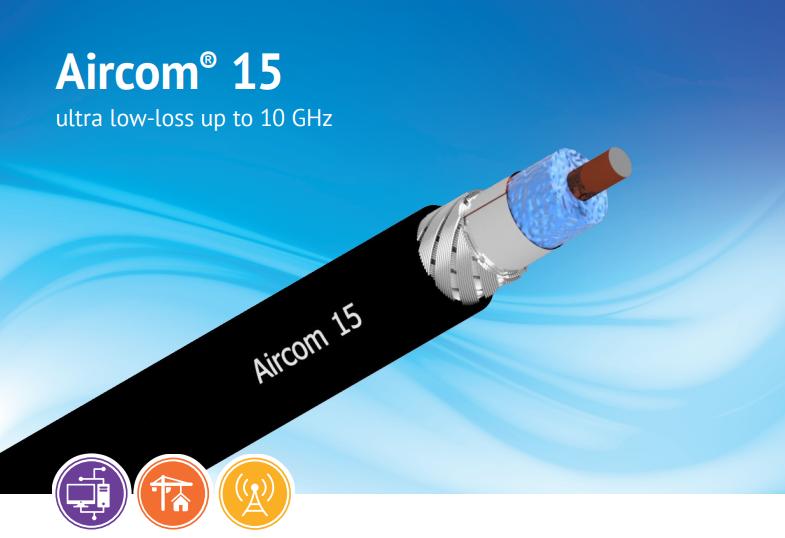

Aircom 15 to kabel koncentryczny o ultraniskich stratach, pracujący w maksymalnej częstotliwości 10 GHz. Charakteryzuje się bardzo niską wagą i bardzo niskim tłumieniem. Wyprodukowany bardzo precyzyjnie kabel ten posiada hybrydową żyłę wewnętrzną z drutu aluminiowego pokrytego miedzią (CCA), gdzie miedziana powłoka pokrywa wewnętrzny aluminiowy rdzeń. Połączenie dobrej przewodności elektrycznej miedzi i niewielkiej masy aluminium w materiale kompozytowym sprawia, że Aircom 15 doskonale nadaje się do większości zastosowań RF. Ponadto kabel doskonale nadaje się do cyfrowych trybów transmisji ze względu na wyjątkową wydajność PIM (pasywna intermodulacja).

Niezwykle niskie tłumienie Aircom 15 osiągnięto dzięki niskostratnemu dielektrykowi PE. Materiał jest również odporny na wilgoć. Kolejną cechą Aircom 15 jest podwójne ekranowanie, które składa się z cienkiej, zachodzącej na siebie folii aluminiowej i dodatkowego oplotu ekranującego z cynowanych drutów miedzianych z pokryciem 70%. Czarna osłona PVC Aircom 15 jest odporna na promieniowanie UV. Aircom 15 szczególnie nadaje się do komunikacji mobilnej, instalacji systemów antenowych i wielu innych zastosowań RF i 5G.

Kluczowe cechy :

Średnica 14,0 ± 0,3 mm
Impedancja 50 ± 2 Ω
Tłumienie przy 1GHz/100m 8,7dB
f maks 10GHz
Euroklasa wg. zgodnie z EN50575Fca

Porównanie tłumienia kabli koncentrycznych:

Aircom 15 Typ. Attenuation (dB/100m, @20 °C)   Ecoflex 15 Typ. attenuation (dB/100m, @20°C)

10 MHz 0.70                                                           10 MHz 0,86
50 MHz 1.46                                                           50 MHz 1,96
100 MHz 2.40                                                         100 MHz 2,81
144 MHz 2.77                                                         144 MHz 3,4
200 MHz 3.25                                                         200 MHz 4,05
300 MHz 4.10                                                         300 MHz 5,0
432 MHz 5.23                                                         432 MHz 6,1
500 MHz 5.80                                                         500 MHz 6,7
800 MHz 7.60                                                         800 MHz 8,6
1000 MHz 8.70                                                       1000 MHz 9,8
1296 MHz 10.00                                                     1296 MHz 11,4
1500 MHz 10.90                                                     1500 MHz 12,4
1800 MHz 12.20                                                     1800 MHz 13,8
2000 MHz 13.10                                                     2000 MHz 14,7
2400 MHz 14.70                                                     2400 MHz 16,3
3000 MHz 16.90                                                     3000 MHz 18,7
4000 MHz 20.20                                                     4000 MHz 22,3
5000 MHz 23.50                                                     5000 MHz 25,7
6000 MHz 26.50                                                     6000 MHz 28,8
8000 MHz 32.10
10000 MHz 37.50

Charakterystyka

Materiał przewodnika zgodnie z DIN EN 13602 Cu-ETP-A
Materiał ekranu zgodnie z DIN EN 13602 Cu-ETP-A...-B
Materiał izolacyjny zgodnie z DIN EN 50290-2-23 (VDE 0819), tabela L/MD (HD 624.3)
Materiał płaszcza zgodny z DIN EN 50290-2-22 (VDE 0819), typ mieszany TM 52 (HD 624.2)
Zgodny z RoHS (Dyrektywa 2011/65/WE i 2015/863/UE RoHS 3)

Odporny na promieniowanie UV

Podana cena dotyczy 1mb kabla - przy dodawaniu produktu do koszyka ilość sztuk = długość kabla w metrach

Sprzęt objęty jest 24 miesięczną gwarancją.
