Kabel koncentryczny Ecoflex Multicore

Wielofunkcyjny przewód Ecoflex Multicore

Ecoflex Multicore jest nowoczesnym i uniwersalnym przewodem pozwalającym na poprowadzenie sygnałów sterujących, zasilania oraz sygnału radiowego jednym ciągiem. Dzięki zastosowaniu Ecoflex Multicore, możemy przy pomocy jednego przewodu zasilać urządzenia przy antenie i sterować nimi (wzmacniacze LNA, przełączniki antenowe, filtry itd.) oraz przesyłać sygnał radiowy.

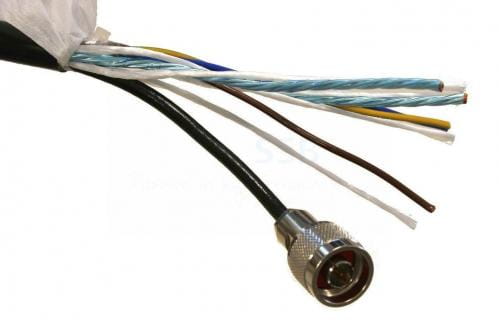

Ecoflex Multicore składa się z trzech rodzajów nośników:

• sygnałowy LIY(ST):
  • miedziane przewody 22AWG (0.76mm) w izolacji PVC
  • układ skrętki 2x2x2 (8 przewodów, 2x po dwie pary)
  • ekranowane folią aluminiową
  • gwarantowany transfer:
    • 1Mb/s @ 40m
    • 125kb/s @ 100m
  • napięcie nominalne 100V
• zasilający LIY:
  • miedziane przewody 16AWG (1.55mm) w izolacji PVC
  • układ skrętki 3x1 (3 przewody: brązowy, niebieski i żółto-zielony)
  • dodatkowa folia izolacyjna
  • nominalny prąd 10A
  • nominalne napięcie 240V
• radiowy 02YSTKCY:
  • koncentryczny 50 Ohm
  • średnica przewodu 5mm
  • żyła środkowa z drutu miedzianego 17 AWG
  • ekran: oplot Cu 70% + folia Cu
  • dielektryk: spieniony polietylen PE

Średnica zewnętrzna przewodu Ecoflex Multicore wynosi 12.5mm, a zewnętrzna izolacja wykonana jest z czarnego PVC odpornego na UV.

Parametry elektryczne i mechaniczne:

• oporność przewodów sygnałowych 22AWG: < 56 Ohm/km
• oporność przewodów zasilających 17AWG: < 14 Ohm/km
• oporność izolacji: > 20 Ohm/km
• impedancja przewodu radiowego: 50 ohm
• pojemność przewodu radiowego: 78 nF/km
• tłumienie ekranu: >90db @ 1GHz
• współczynnik skrócenia: 0.85
• tłumienie przewodu radiowego (dla 100m):
  • 2.93dB @ 10MHz
  • 9.4dB @ 100MHz
  • 21.6dB @ 500MHz
  • 31.1dB @ 1GHz
  • 45.1dB @ 2GHz
• przenoszona moc (przy 40 st. C):
  • 1885W @ 10MHz
  • 587W @ 100MHz
  • 256W @ 500MHz
  • 178W @ 1GHz
  • 122W @ 2GHz
• zakres temperatur: -20 do +80 st.C
• ciężar: 169kg/km
• promień gięcia:
  • wielokrotnie: 8x średnica
  • jednorazowo: 4x średnica

Ecoflex Multicore jest oryginalnym produktem niemieckiej firmy SSB.

Podana cena dotyczy 1mb kabla - przy dodawaniu produktu do koszyka ilość sztuk = długość kabla w metrach

Sprzęt objęty jest 24 miesięczną gwarancją.
