Kabel koncentryczny RG213U

RG-213/U to nisko stratny kabel koncentryczny o impedancji 50Ω i średnicy zewnętrznej 10.3mm, spełniający normy militarnej MIL C-17.

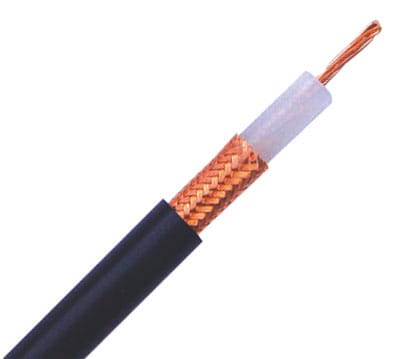

Żyłą wewnętrzną jest linka wielodrutowa, a ekran wykonano jako gęsty 95% oplot miedziany. Zastosowano dielektyk z litego polietylenu. Powłoka zewnętrzna wykonana jest z PVC w kolorze czarnym.

RG213/U daje niskie straty sygnału oraz jest przystosowany do przenoszenia dużych mocy.

Impedancja: 50 Ohm
Współczynnik skrócenia: 0.66
Tłumienie ekranu 100 - 900 MHz: >55 dB
Pojemność jednostkowa: 98 pF/m
Żyła środkowa: linka Cu 7x0.75
Izolacja wewnętrzna: PE 7.2 mm
Średnica zewnętrzna: 10.3 mm
Ekran: oplot Cu, gęstość 95%
Waga: 15 kg/100m

Tłumienie (odcinek 100m):
10 MHz ok. 1.7 dB
50 MHz ok. 4.6 dB
100 MHz ok. 6.7 dB
230 MHz ok. 9.8 dB
470 MHz ok. 15.3 dB
860 MHz ok. 22.3 dB
1000 MHz ok. 24.5 dB
1500 MHz ok. 31.3 dB
2000 MHz ok. 36.5 dB
