Kenwood TS-590SG (z pasmem 5MHz)
Opis

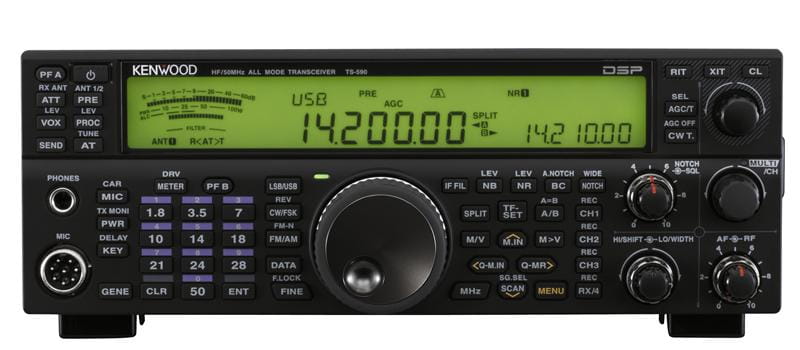

Kenwood TS-590SG
Teraz z odblokowanym pasmem 5MHz!
TS-590SG umożliwia nawiązywanie łączności różnymi emisjami w pasmach KF oraz 6 m z mocą do 100 W. Odbiornik zapewnia pełne pokrycie w przedziałach 0.13 - 30 MHz i 50 - 54 MHz.
W porównaniu do swojego poprzednika TS590 poprawiono parametry dynamiczne odbiornika. Pojawił się również dekoder CW, zmieniło się działanie niektórych manipulatorów, ułatwiono pracę w splicie. Dodatkowo pokrętło VFO pochodzi teraz od topowego modelu TS990, a trójkolorowe podświetlenie wyświetlacza można regulować w 10 krokach.
W urządzeniu zastosowano nowy odbiornik. W pasmach 160m (1,705 – 2,1 MHz), 80m (3,4 – 4,1 MHz), 40m (6,9 – 7,5 MHz), 20m(13,9 – 14,5 MHz) i 15m (19,9 – 21,5 MHz) pracuje z podwójną przemianą częstotliwości, którego pierwsza częstotliwość pośrednia (IF1) wynosi 11.374 MHz. Niska pierwsza pośrednia pozwala na zastosowanie bardzo wąskich filtrów z bardzo wąskimi zboczami. Są to filtry roofing, które chronią układ częstotliwości pośredniej. Pierwszy (po pierwszym mieszaczu), to dwubiegunowy filtr kwarcowy z szerokością pasma 6 kHz. Dwa następne (po wzmacniaczu 13dB) umieszczone w banku filtrów, to 6-biegunowe filtry z szerokością pasma przepuszczania 2,7 kHz, względnie 500 Hz. Druga częstotliwość pośrednia wynosi 24 kHz (FM standardowo 455 kHz) i oparta jest na 32-bitowym, zmiennoprzecinkowym układzie DSP.
Na wszystkich innych częstotliwościach odbiorczych, w zakresie 30 kHz do 60 MHz (WARC, 10m 6m), a także przy szerokościach pasma SSB ponad 2,7 kHz i generalnie przy AM i FM, odbiornik pracuje jako odbiornik z potrójną superheterodyną. Pierwsza p.cz. o częstotliwości (IF) 73,095 MHz, wykorzystuje roofing filtr z pasmem przepuszczania 15 kHz. Mieszacz zrównoważony drugiej p.cz. pracuje na częstotliwości 10,695 MHz. Z niego sygnał podawany jest do banku filtrów, z filtrowaniem obu częstotliwości pośrednich (IF). Dla drugiej IF potrójnej superheterodyny mamy do dyspozycji filtry z pasmem przepuszczania 15 kHz, 6 kHz i 2,7 kHz. Trzecia p.cz. to DSP na 24 kHz (FM standardowo 455 kHz).
Radiostacja została wyposażona w stopień końcowy o mocy 100W. Poza klasycznym monitorem nadawanej modulacji, urządzenie posiada prosty equalizer który dodatkowo umożliwia kształtowanie nadawanego sygnału. Istnieje także możliwość regulacji szerokości nadawanej modulacji. Dołączono także procesor dźwięku którego zadaniem jest uzyskiwanie kompresji nadawanego sygnału. Gniazda antenowe umieszczone na tylnym panelu radia i przełączane switchem, pozwalają na podłączenie dwóch anten. We wnętrzu zabudowano automatyczny tuner antenowy, który może być włączany w tor antenowy odbiornika. Wnętrze radia schładzane jest dwoma wentylatorami o wymiarach 60x60 mm. A dla tych, którzy cenią radio za wygląd, mamy ładny duży wyświetlacz, z możliwością zmiany koloru podświetlania z zielonego na bursztynowy i odwrotnie.
Nie zapomniano także o wielbicielach emisji cyfrowych. Wewnątrz radia zabudowano moduł USB z zintegrowaną kartą muzyczną. Połączenie z komputerem PC, umożliwia pracę w emisjach cyfrowych bez konieczności podłączania dodatkowych urządzeń. Możemy także połączyć radio z komputerem, w tradycyjny sposób, używając do tego złącza RS-232. Pozwoli nam to sterować funkcjami radia, a także transmitować dane.
Instrukcja w j. angielskim oraz języku polskim.
Sprzęt objęty jest 24 miesięczną gwarancją realizowana w Polsce.
FUNKCJE | |
• roofing filtry |
DANE TECHNICZNE | ||
Zakres częstotliwości | TX: 160m - 6m przeznaczenie służby amatorskiej RX: 0.13 - 30MHz, 50 - 54MHz |
|
Modulacja | SSB, CW, AM, FM, FSK | |
Moc wyjściowa | 5 - 100W - SSB/CW/FM/FSK 5 - 25W - AM |
|
System odbioru | RX1 - podwójna przemiana częstotliwości pierwsza - 11,374 MHz druga - 24 kHz RX2 - potrójna przemiana częstotliwości pierwsza - 73,095 MHz druga - 10,695 MHz trzecia - 24 kHz (455 kHz FM) |
|
Czułość | SSB/CW/FSK (S/N 10dB) 0,13 - 0,522 MHz :lepsza niż 0,5uV 0,522 - 1,705 MHz :lepsza niż 4uV 1,705 - 24,5 MHz :lepsza niż 0,2uV 24,5 - 30 MHz :lepsza niż 0,13uV 50 - 54 MHz :lepsza niż 0,13uV AM (S/N 10dB) 0,13 - 0,522 MHz :lepsza niż 6,3uV 0,522 - 1,705 MHz :lepsza niż 31,6uV 1,705 - 24,5 MHz :lepsza niż 2uV 24,5 - 30 MHz :lepsza niż 1,3uV 50 - 54 MHz :lepsza niż 1,3uV FM (10dB SINAD) 28 - 30 MHz :lepsza niż 9,22uV 50 - 54 MHz :lepsza niż 0,22uV |
|
Selektywność | SSB: > 2,2 kHz(-6dB), < 4,4 kHz (-60dB) CW/FSK: > 2,2 kHz(-6dB), < 4,4 kHz (-60dB) |
|
Napięcie zasilania | 13.8V DC +/-15% | |
Pobór prądu | RX: (bez sygnału) 1.5A RX: Max 20.5A |
|
Impedancja | 50 ohms, 2 x SO-239 tuner antenowy: 16.7 - 150 ohms |
|
Wymiara | 270(sze) x 96 (wys) x 291 (gł) mm | |
Waga | ok. 7.4 kg |
