MicroHAM DXP

MicroHam DXP  zaawansowany interfejs TRX-PC.

MicroHam DXP to lekki, przenośny interfejs USB TRX-PC o wysokim zakresie dynamiki i 24-bitowym ADC i DAC  niskim poziomie szumów, ułatwiający wysoką jakość pracy cyfrowej (FT8, RTTY, JTxx, PSK31 itp.) i FSK.

Dla miłośników CW wykorzystano najnowszą wersję dobrze znanego chipsetu K1EL WinKey, teraz w wersji WKv3.1 z obsługą FSK.

MicroHam DXP to pierwszy interfejs audio microHAM pomyślany jako „urządzenie klasy USB”. Z tego punktu widzenia, przy użyciu komputera z zainstalowanym najnowszym systemem operacyjnym, nie będzie już konieczne pobieranie oprogramowania USB Device Router w celu pełnej kontroli jego funkcjonalności, ale interfejs będzie zachowywał się jak każde inne urządzenie typu plug-and-play , używając sterowników portu USB 2.0 zainstalowanego fabrycznie w systemie operacyjnym.

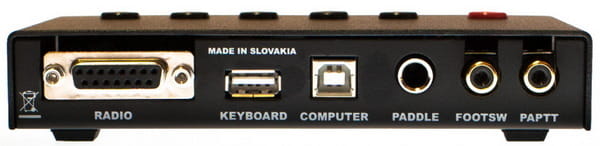

MicroHam DXP jest w pełni zasilany ze standardowego portu USB, zachowując pełną izolację galwaniczną między komputerem a TRX. Bezstykowa konstrukcja DXP zapewnia cichą pracę opartą na części optoMOS zastępującej tradycyjny przekaźnik. Interfejs CAT jest konfigurowany bez zworek z menu. Złącze systemowe DB15F jest w pełni kompatybilne z poprzednimi interfejsami microHAM: USB II, USB III, DK i DK II i używa tych samych kabli DB15.

MicroHam DXP wyposażony jest w 24-bitowe przetwornik audio o wysokim zakresie dynamiki pochodzą z flagowego interfejsu - micro KEYER III, zachowując wydajność transceivera również w trybach cyfrowych.

Funkcje interfejsu MicroHam DXP:

• Pojedyncze połączenie kablem USB z komputerem dla zasilania, danych i dźwięku
• Kompletna izolacja galwaniczna „Komputer - Transceiver - Wzmacniacz”
• Wewnętrzny 24-bitowy przetwornik dźwięku USB
• Standardowe urządzenie USB Audio Class - nie wymaga niestandardowego sterownika
• Asynchroniczny transfer danych, wewnętrzny niski poziom szumów LO: -145dBc / Hz przy 1kHz
• Wysoki zakres dynamiki: typowo 100 dB, minimum 95 dB
• Monitorowanie poziomu wejściowego audio w czasie rzeczywistym na wbudowanym wyświetlaczu
• Cicha praca bez przekaźników
• Kompatybilność z klasą USB (Audio i CDC), nie wymaga sterowników dla Windows 10, MacOS i Linux

Sterowanie radiowe (CAT):

• Do 115200 bodów
• Zintegrowany konwerter poziomu menu (bez zworek) dla poziomów CI-V, FIF-232, IF-232 lub RS-232
• Obsługuje większość transceiverów: Elecraft, Icom, Kenwood, Ten-Tec, Yaesu i innych

Cyfrowy (FSK / AFSK):

• 24-bitowe, wysoki zakres dynamiczny, bardzo niskie zniekształcenia wejść analogowych
• Możliwość odbioru dwóch kanałów
• Ultra niski poziom szumów, poniżej poziomu szumów z dowolnego urządzenia nadawczo-odbiorczego

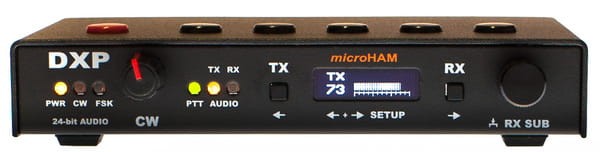

• Sterowanie poziomem nadawania / odbierania na panelu przednim
• Oparty na UART, zerowy jitter FSK
• Resamples standard komputerowy 45.0 Prędkość transmisji dla dokładnej prędkości 45.45 Baud HAM RTTY
• Inteligentne nadzorowanie w celu wyeliminowania przypadkowych przerw między znakami w celu uzyskania najlepszej wydajności dekodowania
• Obsługuje kody danych z bitami danych 5/6/7/8 i bitami stopu 1 / 1,5 / 2
• Przykładowa dokładna obsługa kluczowania P-FSK w oparciu o audio
• Regulowana polaryzacja kluczowania FSK
• Obsługa klawiatury USB dla wolnostojącej transmisji FSK z funkcją typu naprzód

CW:

• Oryginalny układ WinKey ™ w wersji 3
• Pokrętło prędkości na przednim panelu, praca samodzielna
• Przykładowa dokładna obsługa kluczowania Q-CW w oparciu o dźwięk
• Obsługa klawiatury USB dla wolnostojącej transmisji CW z funkcją typu naprzód
• Sześć (6) programowalnych pamięci użytkownika

Inny:

• Izolowane, wysokonapięciowe wyjście PAPTT oparte na optoMOS, bez klikania przekaźników
• Wysokie filtrowanie zapewnia maksymalną odporność na zakłócenia RFI, obudowa metalowa / aluminiowa, bezpłatne aktualizacje oprogramowania.

Specyfikacja:

USB:

• Pełna prędkość USB 2.0, izolowana
• CDC - porty szeregowe
• UAC1 asynchroniczny / synchroniczny downstream, max. 24-bit / 48 kHz asynchroniczny upstream, 24-bit / 48kHz

Pobór prądu:

• USB - mniej niż 250 mA

Port radiowy:

• RxD, TxD - max. 115200 Baud
• Poziomy: FIF-232, IF-232, CI-V, RS-232

CW:

• otwarty kolektor, maks. 30 V / 400 mA

FSK:

• otwarty kolektor, maks. 30 V / 400 mA
• Dane 5/6/7 bitów, bity stopu 1 / 1,5 / 2, do 300 bodów

PTT:

• otwarty kolektor, maks. 30 V / 400 mA

PA PTT:

• optoMOS, max. 300VAC / VDC @ 0.1A

Przełącznik nożny / PTTIN:

• aktywny, gdy zamknięty do masy, maksymalne obciążenie: 1 mA przy 3.3V

Wyjście linii audio:

• 600 omów, max. 1,5 Vp-p
• AC sprzężony

Wejście linii audio:

• 10 K Ohm, max 3 Vp-p
• dwukanałowy (Stereo)

Zakres dynamiki:

• min. 95dBA, typ. 105dBA
• THD: 0,0012%
• IMD + hałas: 0,006%
• AC sprzężony

Wymiary:

• W 150 mm x D 105 mm x wys. 30 mm

Waga:

• 0,35 kg

Opracowując interfejsy DXP Sound i CAT, microHAM miało dwa główne cele:

• lepsze dekodowanie dzięki zastosowaniu aktualnej 24-bitowej architektury audio
• bardzo prosta konfiguracja microHAM DXP

Gwarancja 24 miesiące.
