MicroHAM micro2R (SO2R controler)

MicroHam micro2R interfejs umożliwiający pracę stacji contestowej w trybie SO2R (2 x TRX).

Micro2R™ (u2R™) został zaprojektowany do pracy w zawodach krótkofalarskich z dwoma transceiverami i dowolnym interfejsem sterowania. Jest bogaty w funkcje, ale łatwy w instalacji i obsłudze, zapewnia automatyczne lub ręczne sterowanie dźwiękiem w słuchawkach i wyborem nadajnika oraz jest kompatybilny z trybami automatycznymi wszystkich najpopularniejszych programów do logowania zawodów.

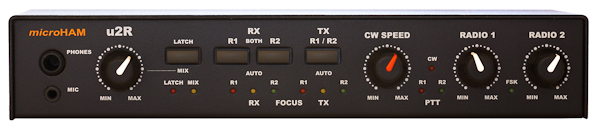

u2R™ to kontroler dla dwóch radiotelefonów dla jednego operatora (kontroler SO2R). Zainstaluj oprogramowanie sterujące, podłącz słuchawki, manipulator CW, mikrofon, przełącznik nożny i podłącz micro2R™ do radiotelefonów, a Twoje stanowisko będzie gotowe do pracy w trybie SO2R. Panel przedni jest łatwy w obsłudze i zawiera przyciski sterujące dźwiękiem w słuchawkach i wyborem nadajnika, regulację prędkości wbudowanego klucza WinKey 2, oddzielne sterowanie torem karty dźwiękowej dla każdego nadajnika, łatwą w obsłudze regulację poziomu miksu oraz wyraźnie widoczne diody LED wskazujące tryb ręczny lub automatyczny, źródło dźwięku w słuchawkach i wybrany nadajnik.

Do obsługi SO2R u2R™ wykorzystuje sterowanie USB lub LPT, zawiera sprawdzony klucz CW WinKey, obsługuje mikrofony elektretowe i dynamiczne, port FSK zgodny z UART dla każdego radia oraz wbudowaną obsługę funkcji klucza głosowego najpopularniejszego oprogramowania do pracy w zawodach KF.

Funkcje urządzenia (materiały producenta w j.ang.):

General:

- advanced (USB) or classic (LPT) control

- proven microHAM Control Protocol

- "Band Data" or Antenna Relay ports controlled by logger

- two UART compatible FSK outputs

- single foot switch operation

- "selected transmitter" output for station automation

- compatible with most standard Windows based programs

- optically isolated USB and LPT inputs

- compatible with LPT interface (CT, TR, NA)

Keying:

- intelligent keying lockouts for both radios

- hardware lockout for ”last one wins” or ”first one wins”

- programmable PTT Lead and Lag adjustable in 1ms steps

- separately sequenced keying outputs for LNA bypass

- separate PTT per transceiver with automatic focus control

- support for VOX and CAT T/R switching command

CW:

- integrated K1EL WinKey2™ with front panel speed control

- front panel speed control.

- nine (9) memories with auto-numbering

- PS/2 keyboard/keypad support for direct CW with type ahead

- PS/2 keyboard/keypad support for CW message playback

- PS/2 keyboard/keypad CW works without computer connection

Voice:

- front panel headset jacks

- selectable electret bias (+8V) on mic tip or ring

- wide range preamplifier supports both dynamic and electret mics

- microphone switching allows "through the soundcard" or "soundcard override" operation

- transceiver PTT input for correct headphone switching in VOX

- nine (9) memory software DVK

Audio:

- front panel headphone jack

- passive receive audio with selectable transformer isolation

- support for second sound card for audio review

- front panel control knob for left/right audio ”mix” feature

- dedicated controls for ”classic” audio control (R1/BOTH/R2)

Other:

- support for dual dual BCD band data or antenna relay outputs

- integrated chokes and filters for maximum RFI immunity

- Metal/Aluminum case, powder coated and silk screened

- no time limit firmware/software upgrade on-line

Specyfikacja techniczna (materiały producenta w j.ang.):

USB: USB 2.0 Full speed, USB 1.1 compatible

Power consumption:
   USB – less than 100mA
   Power supply – less than 250mA at 13.8V (max. 16V)

CW: 2 x open collector, max 30V/400mA
PTT: 2 x open collector, max 30V/400mA
PTT IN: 2 x active when closed to ground, max +25VDC only

ACC: TTL levels - 4mA Max.

LPT port: optically isolated, load less than 1 mA at 5V.

FSK: 2 x open collector, max 30V/400mA
FOCUS: open collector, max 30V/400mA - low = R1 selected

Foot Switch: active when closed to ground, max load: 1 mA at 5V
Phones: stereo output for headphones, 32 Ohm nominal

MIC: dynamic/electret selectable - max input 500mV
          3dB bandwidth: 200 Hz - 6KHz typical
          selectable 8V bias - 1mA max, off/tip/ring

SC Out: AC coupled input from soundcard - 32-600 Ohm, 4V p-p max.

SC In: AC coupled output to soundcard mic - 600 Ohm typ, 500mV P-P
          3dB bandwidth: 200 Hz - 6KHz typical

Dimensions: W 232mm (9.125") x H 44mm (1.75") x D 101mm (4.125")
Weight: 1.3 kg (1.875 lbs.)

Gwarancja 24 miesiące.
