Modem SCS PXdragon DR-9400 (modem PACTOR)

PXdragon DR-9400 – Najnowszy modem PACTOR

(produkt oferowany i wykonywany na indywidualne zamówienie klienta - zapraszamy do kontaktu w celu uzgodnienia specyfikacji oraz przedstawienia indywidualnej oferty)

PXdragon DR-9400 firmy SCS to najnowocześniejszy i najwydajniejszy kontroler terminala PACTOR dostępny obecnie na rynku. Zaprojektowany do użytku profesjonalnego w pasmach HF i VHF, zapewnia stabilną i niezawodną transmisję danych nawet bez dostępu do internetu. Niezależnie od tego, czy chodzi o radioamatorów, organizacje pozarządowe, służby ratunkowe, czy działania w sytuacjach kryzysowych – tam, gdzie liczy się komunikacja, liczy się niezawodność.

Czym jest PACTOR?

PACTOR to cyfrowy tryb transmisji w paśmie HF (krótkich fal), zaprojektowany z myślą o zapewnieniu niezawodnej komunikacji nawet w najtrudniejszych warunkach. Opracowany przez niemiecką firmę SCS (Special Communications Systems), PACTOR stał się światowym standardem niezawodnej transmisji danych HF. Umożliwia przesyłanie wiadomości e-mail, wiadomości tekstowych i plików całkowicie niezależnie od sieci komórkowych i internetowych.

Modem PXdragon DR-9400 PACTOR

Model DR-9400 kontynuuje sukces renomowanej serii SCS DR, łącząc najnowocześniejsze przetwarzanie sygnału z łatwością obsługi. Obsługuje PACTOR-1 / -2 / -3 / -4, Packet Radio (1k2 AFSK, 9k6 G3RUH) oraz Robust Packet Radio. Tryby odbioru, takie jak Weather-FAX (RX) i RTTY (RX), rozszerzają jego możliwości, a zintegrowany monitor PACTOR umożliwia analizę łącza na żywo w czasie rzeczywistym.

Dzięki kompaktowej konstrukcji, DR-9400 idealnie nadaje się zarówno do pracy stacjonarnej, jak i mobilnej. Typowe zastosowania obejmują komunikację e-mail Winlink, synchronizację plików, telemetrię i nadajniki APRS. Nawet w warunkach słabego lub zakłóconego sygnału, DR-9400 utrzymuje stabilne połączenie – idealne w sytuacjach awaryjnych i w terenie.

Zastosowania

• Krótkofalarstwo (pasma amatorskie) – ogólnoświatowa poczta elektroniczna za pośrednictwem Winlink lub poczty lotniczej

• Organizacje pozarządowe i pomocowe – niezawodna łączność KF w obszarach kryzysowych

• Bezpieczeństwo publiczne i administracja publiczna – bezpieczny transfer danych bez dostępu do sieci publicznych

• Służby dyplomatyczne – poufna łączność KF

• Badania i ekspedycje – niezawodna łączność w dowolnym miejscu na Ziemi

Korzyści z PACTOR

• Najwyższa stabilność i integralność danych w paśmie KF

• Globalny zasięg bez internetu i satelity

• Praca w trybie plug-and-play z popularnymi transceiverami

• Opcjonalne szyfrowanie dla bezpiecznej wymiany danych

• Kompatybilny z Winlink, pocztą lotniczą i AlphaMail

• W pełni zaprojektowany i wyprodukowany w Niemczech

Technologia i funkcje

PACTOR łączy zaawansowane cyfrowe przetwarzanie sygnału z adaptacyjną korekcją błędów. Modem stale monitoruje jakość kanału i dynamicznie dostosowuje modulację i prędkość. Dzięki PACTOR-4 możliwe są prędkości transmisji danych do 10 500 b/s – znacznie szybsze niż w przypadku Robust Packet lub ARDOP. Automatyczne żądania powtórzeń (ARQ) zapewniają 100% integralność danych, nawet w warunkach zakłóceń.

Główne cechy

• Obsługa PACTOR-1 do PACTOR-4

• Wysoka prędkość transmisji danych do 10 500 b/s

• Automatyczna adaptacja kanału i SNR

• Funkcja EasyTransfer do wymiany plików przez USB

• Zintegrowany monitor PACTOR i odbiór faksów pogodowych

• Kompatybilny z Winlink Express, Airmail i AlphaMail

• Wytrzymała aluminiowa obudowa z interfejsami USB, LAN i RS-232

Dlaczego PACTOR?

W porównaniu z innymi trybami cyfrowymi, PACTOR oferuje wyższą wytrzymałość i szybkość. Jego adaptacyjna modulacja zapewnia stabilne połączenie tam, gdzie inne protokoły zawiodłyby. To sprawia, że PACTOR jest pierwszym wyborem do krytycznej komunikacji radiowej w sieciach profesjonalnych i ratunkowych.

Sprzęt – Jakość Made in Germany

PXdragon DR-9400 jest w całości projektowany i produkowany w Niemczech z wykorzystaniem wysokiej jakości komponentów i precyzyjnej inżynierii. SCS jest światowym liderem w technologii komunikacji HF od dziesięcioleci, cieszącym się zaufaniem operatorów krótkofalowych, organizacji pozarządowych, służb morskich i władz publicznych.

FAQ – Najczęściej zadawane pytania dotyczące systemu PACTOR

Jak działa system PACTOR?
System PACTOR przesyła cyfrowe pakiety danych za pośrednictwem fal radiowych HF i rekonstruuje je z wykorzystaniem automatycznej korekcji błędów, zapewniając maksymalną niezawodność.

Jak szybki jest system PACTOR?
Dzięki systemowi PACTOR-4 można osiągnąć prędkość transmisji danych do 10 500 b/s – znacznie większą niż w przypadku technologii Robust Packet lub ARDOP.

Czy system PACTOR może być używany bez internetu?
Tak – system PACTOR działa całkowicie niezależnie od sieci komórkowych i transmisji danych, co czyni go idealnym rozwiązaniem dla lokalizacji zdalnych i operacji w terenie.

Jakie oprogramowanie jest obsługiwane?
W pełni kompatybilny z Winlink Express, Airmail, AlphaMail i innymi popularnymi narzędziami programowymi.

Podsumowanie

PXdragon DR-9400 to najnowocześniejszy i najszybszy modem PACTOR na rynku. Umożliwia niezawodną komunikację cyfrową w pasmach HF i VHF – całkowicie niezależną od internetu i infrastruktury. To prawdziwie niemieckie rozwiązanie dla radioamatorów, organizacji pomocowych i władz, które muszą pozostać w kontakcie nawet w najtrudniejszych warunkach.

Dołączony adapter USB WiFi/Bluetooth rozszerza możliwości łączności bezprzewodowej DR-9400. Aktywacja tych funkcji wymaga osobnego kodu licencyjnego.

Opcjonalnie dostępne jest także silne szyfrowanie kluczem (AES-256).

Opcjonalnie dostępne są także w naszej ofercie zestawy kabli przyłączeniowych dla popularnych transceiverów marki Icom, Yaesu oraz uniwersalne.

Informacje techniczne:

Zasilany czterordzeniowym procesorem ARM v8 @ 1,8 GHz z systemem Linux działającym w czasie rzeczywistym, DR-9400 przetwarza sygnały precyzyjnie i z małym opóźnieniem. TCXO 1 ppm zapewnia doskonałą stabilność częstotliwości; 10 dwukolorowych diod LED, przełącznik zasilania i przycisk reset ułatwiają obsługę w domu, jak i w terenie.

Najważniejsze cechy:
    - Szeroki zakres trybów: PACTOR-1/-2/-3/-4, Packet Radio (1k2 AFSK / 9k6 G3RUH), Robust Packet Radio (RPR), APRS beaconing, weather-fax (RX), RTTY        (RX), PACTOR Monitor.

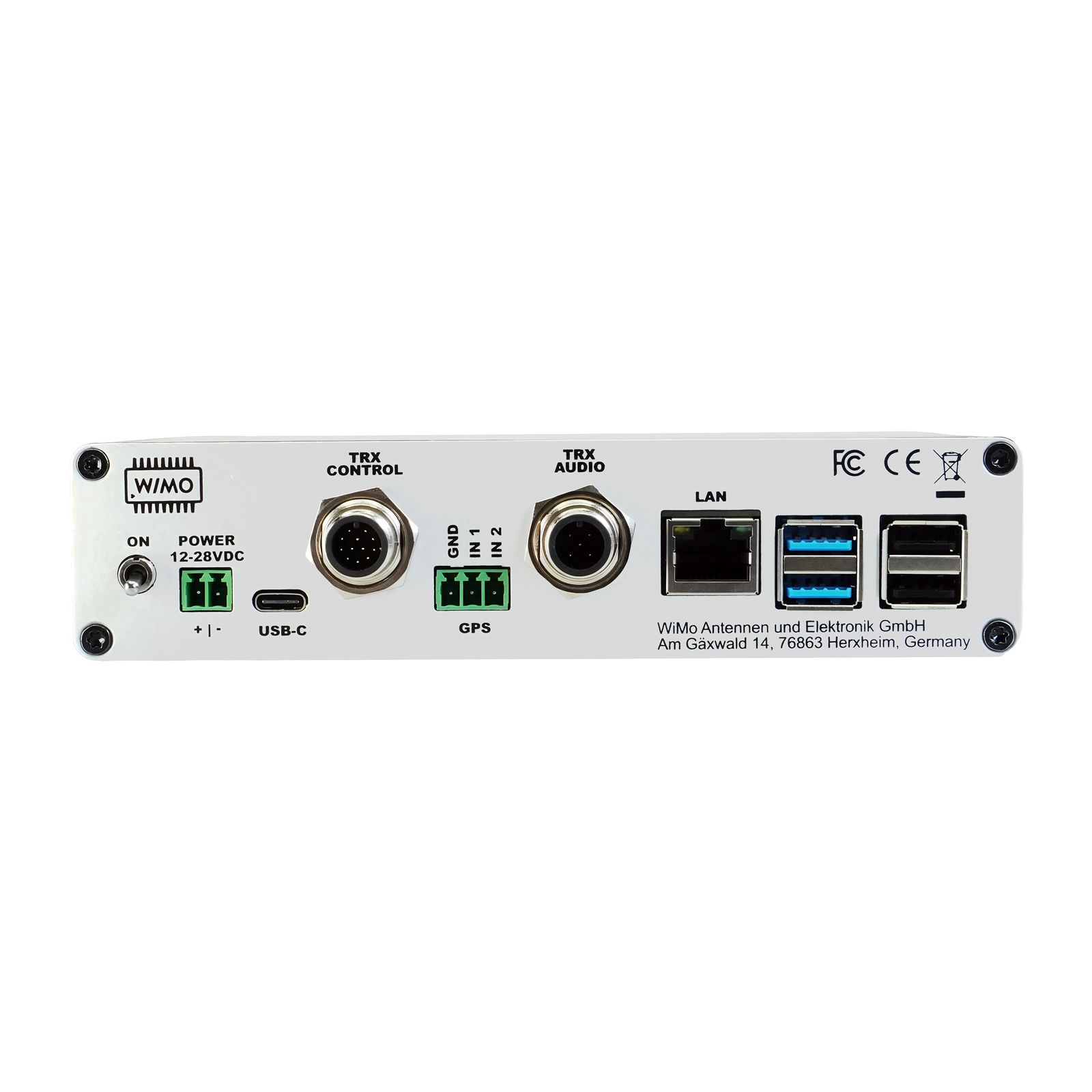

    - Elastyczne interfejsy: USB-C i LAN w standardzie; Wi-Fi/Bluetooth opcjonalnie poprzez klucz USB (wymagana licencja).

Szeroki zakres audio:
    impedancja wejściowa 44 kΩ, poziom wejściowy 30 mV–6,6 V p-p; impedancja wyjściowa 1 kΩ, poziom wyjściowy 30 mV–5,0 V p-p — kompatybilny z              wieloma nadajnikami-odbiornikami.

Integracja GPS:
    galwanicznie izolowane, zbalansowane wejście GPS (TTL 3,3/5 V i V.28/RS-232), dekoder NMEA, przełączalna polaryzacja sygnału; obsługa USB GPS („mysz      GPS”).

Dane techniczne:
    - Tryby: PACTOR-1/-2/-3/-4, PACTOR Monitor, Packet Radio (9k6 G3RUH / 1k2 AFSK), Robust Packet Radio (RPR), APRS beaconing, weather-fax (RX), RTTY        (RX).
    - Procesor i system operacyjny: czterordzeniowy ARM v8 @ 1,8 GHz; Buildroot Linux (w czasie rzeczywistym).
    - Pamięć: karta SD (stała).
    - Interfejsy: USB-C, LAN; Wi-Fi/Bluetooth opcjonalnie (klucz USB + licencja).
    - Interfejs GPS: izolacja galwaniczna; TTL (3,3/5 V) i V.28/RS-232; dekoder NMEA; polaryzacja przełączana programowo; obsługa USB GPS.
    - Audio nadajnika-odbiornika: impedancja wejściowa 44 kΩ, 30 mV–6,6 V p-p; impedancja wyjściowa 1 kΩ, 30 mV–5,0 V p-p.
    - Podstawa czasu: TCXO, dokładność 1 ppm.

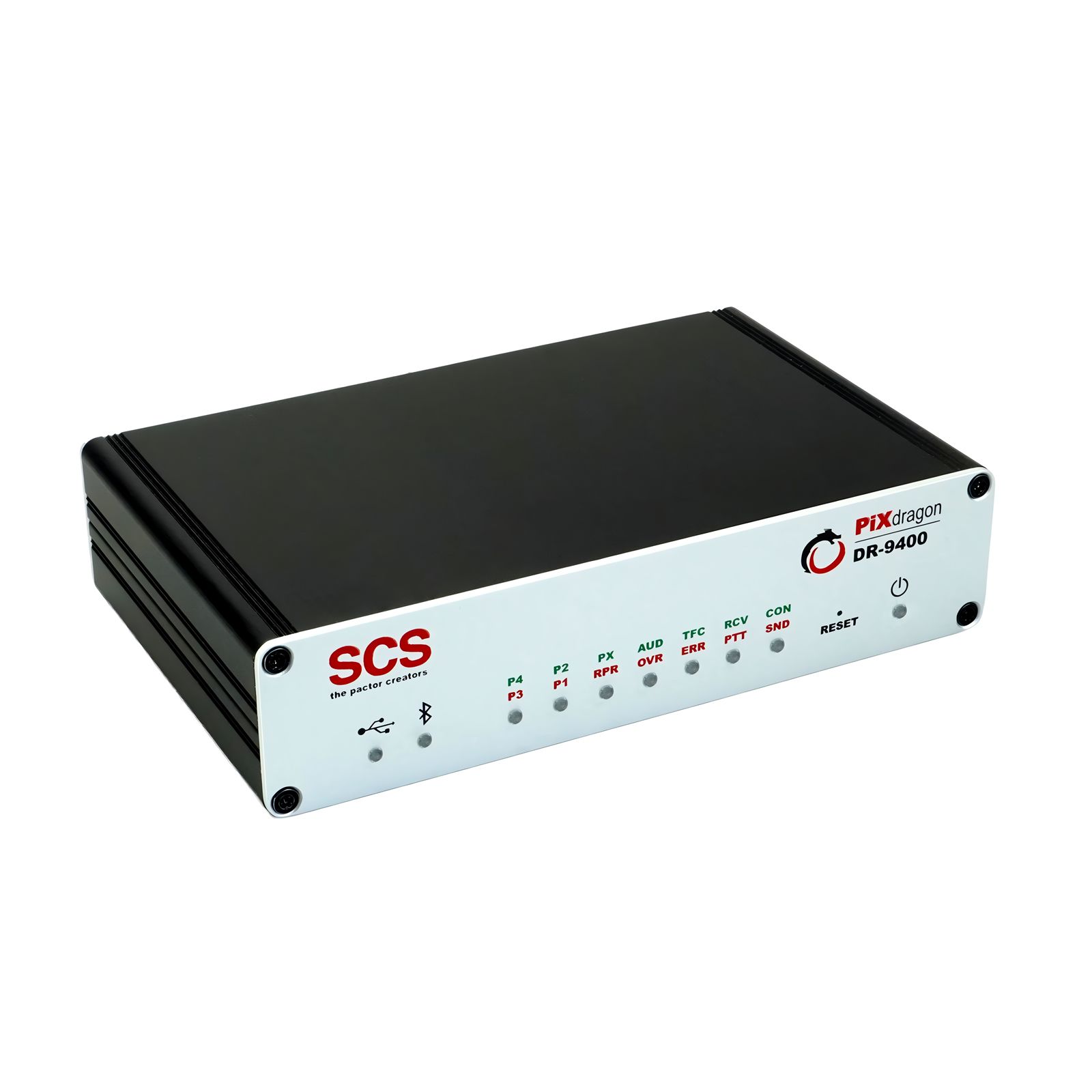

    - Wskaźniki/elementy sterujące: 10 dwukolorowych diod LED (zielona/czerwona), przełącznik zasilania, przycisk resetowania.
    - Pobór prądu(A) - 270mA
    - Maks. pobór prądu(A) - 1A
    - Napięcie zasilania(V) - 12–30V
    - Wymiary szer. x wys. x gł. - 168 x 45 x 100mm, waga 470g

Gwarancja na produkt - 12 miesięcy
