Moduł odbiornika GPS QLG1 Kit
Opis
Modułu odbiornika GPS QLG1
Moduł RF wykorzystuje mikroukład MediaTek. Rozmiar płytki jest stosunkowo duży (91 x 64 mm), co ma zapewnić dodatkowy zysk anteny krosowej. Większość modułów odbiorników GPS z wbudowaną anteną krosową stanowi kompromis między małym rozmiarem fizycznym a czułością.
Płytka zawiera również filtrowanie zasilania, stbilizator napięcia 3,3V i przetworniki poziomu zapewniające wejścia / wyjścia 5 V. Na płytce znajdują się trzy diody LED 3 mm, które wizualnie wskazują stan pracy urządzenia.
- Czerwony: Zasilanie (zawsze włączony)
- Żółty: Dane szeregowe (miga, gdy jest aktywna transmisja danych)
- Zielony: 1pps (miga przez 0,1s raz na sekundę, gdy obecny jest sygnał 1pps)
Zalety tego modułu w porównaniu do innych małych modułów odbiorników GPS to:

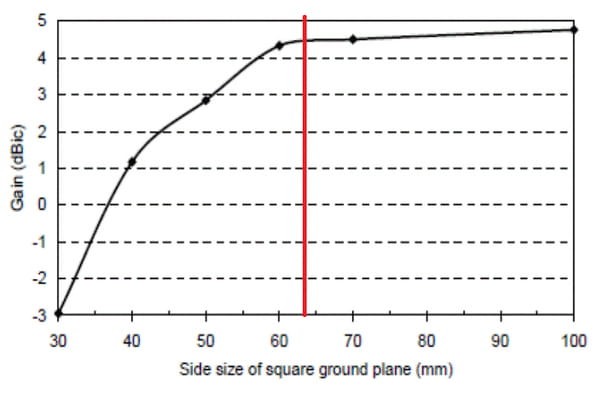

1) Wyższa czułość wbudowanej anteny krosowej,ze względu na dużą płaszczyznę uziemienia
2) Ma wbudowane diody LED zasilania / danych / 1pps dla natychmiastowego wizualnego wskazania stanu pracy
3) Przetworniki poziomu zapewniające wejścia / wyjścia 5V
4) Proste podłączenie z Ultimate3
5) Niski koszt

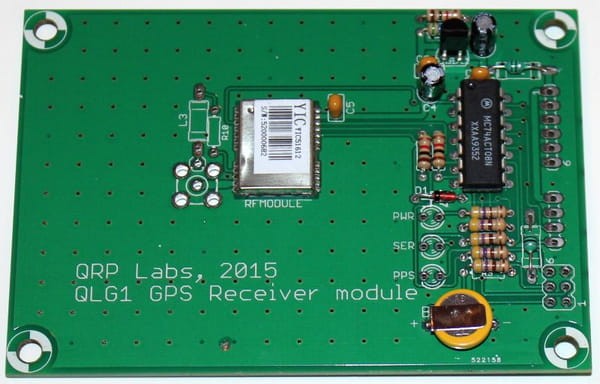

Zestaw zawiera płytkę drukowaną z wlutowanym modułem RF chipsetu Mediatek oraz wszystkie inne elementy z wyprowadzeniami przelotowymi dla łatwego montażu. Zawiera również cztery nylonowe 12-milimetrowe sześciokątne przekładki M3 i cztery śruby M3 do montażu płytki drukowanej w obudowie. Zestaw jest dostarczany z dostrojoną anteną krosową o wymiarach 25 x 25 x 4 mm. Jest on zainstalowany po przeciwnej stronie płytki niż inne elementy. Jeśli wolisz korzystać z zewnętrznej aktywnej anteny GPS, możesz zainstalować złącze SMA (nie należy do wyposażenia). Dołączona jest ładowalna bateria 3 V, która podtrzymuje napięcie aby zapewnić ciagły odbiór danych z GPS po krótkotrwałej utracie zasilania.
