Odbiornik SDR Airspy HF + Discovery

Dostępność: dostępny
Wysyłka w: 24 godziny
Cena: 1 100,00 zł 1100.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: AirSpy
Pin It

Opis

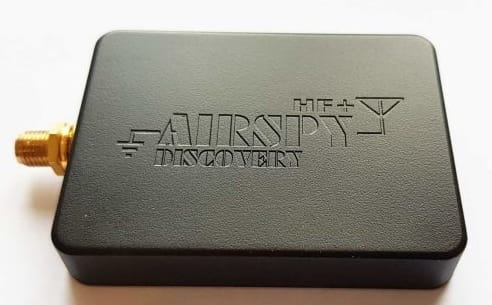

Odbiornik SDR Airspy HF + Discovery

Opierając się na sprawdzonej architekturze Airspy HF +, Airspy zaprojektował najbardziej wyrafinowany SDR HF / VHF o światowej klasy wydajności w najmniejszej obudowie.

Airspy HF + Discovery ustanawia nowy standard pod względem wydajności odbioru z dodatkowymi preselektorami dla wszystkich obsługiwanych pasm i nowym procesorem DSP, aby zoptymalizować rozkład wzmocnienia i parametry filtrowania w czasie rzeczywistym.

Nowa koncepcja architektury:

Airspy HF + Discovery osiąga doskonałą wydajność w wysokiej częstotliwości za pomocą filtra wstępnego o niskiej stratności , wysokiej liniowości LNA , regulowanego filtra RF o wysokiej liniowości , miksera wielofazowego odrzucania harmonicznych (HR), który odrzuca do 21 harmonicznych oraz  wielostopniowym analogowym i cyfrowym filtrom IF.

Krokowe wzmocnienie AGC o 6 dB jest w pełni kontrolowane przez oprogramowanie działające w DSP, które optymalizuje rozkład wzmocnienia w czasie rzeczywistym w celu uzyskania optymalnej czułości i liniowości. Eliminacja harmonicznych jest kluczową kwestią w szerokopasmowych odbiornikach KF ze względu na dużą szerokość pasma sygnału wejściowego. Sygnał jest przetwarzany przez przetwornik ADC typu delta-sigma o wysokim zakresie dynamiki.

Odbiornik VHF

Doskonałą wydajność VHF Airspy HF + Discovery osiąga również dzięki zastosowaniu zoptymalizowanych ścieżek sygnałowych, na które składa się z filtrów pasmowych, przedwzmacniacza LNA o wysokiej liniowości ze stopniowanym AGC, wielofazowego miksera z eliminacją harmonicznych oraz filtrów IF, zoptymalizowanych dla odpowiednich pasm.

Wzmocnienie wzmacniacza można przełączać w krokach co 3 dB i w pełni kontrolować przez AGC działającym w DSP. Sygnał radiowy jest konwertowany do pasma podstawowego za pomocą pasywnego miksera o wysokiej liniowości z wielofazową strukturą eliminacji harmonicznych. Sygnał o niskiej częstotliwości pośredniej IF jest następnie konwertowany do postaci cyfrowej przez ten sam przetwornik ADC, co w przypadku odbioru KF.



Przesyłanie strumieniowe

W oprogramowaniu SpyServer skoncentrowano możliwości procesora DSP oraz techniki sieciowe, aby umożliwić wielu użytkownikom przesyłanie wysokiej jakości danych IQ z tego samego odbiornika w tym samym czasie, bez żadnych kompromisów w jakości, jak to zwykle ma miejsce w interfejsach Web SDR. Użytkownik otrzymuje rzeczywiste dane IQ, które może przetwarzać za pomocą wtyczek i wydobywać z nich wszystkie informacje. Oprogramowanie serwera jest wysoce skalowalne i może działać na komputerach tak małych, jak Orange Pi Zero, jak i na najwyższych serwerach 64-bitowych z wieloma rdzeniami/procesorami, włączając w to oczywiście popularną serię mikrokomputerów Raspberry Pi.

Specyfikacja techniczna:

Zakres częstotliwości: KF 0,5KHz - 31MHz, VHF 60MHz - 260MHz
Czułość:
-140.0dBm (0.02μV / 50Ω przy 15MHz) MDS Typ. przy szerokości pasma 500Hz w HF
-141.5dBm MDS Typ. przy przepustowości 500Hz w pasmie FM Broadcast Band (60MHz - 108MHz)
-142.5dBm MDS Typ. przy szerokości pasma 500Hz w pasmie VHF Aviation Band (118MHz - 136MHz)
-140.5dBm MDS Typ. przy szerokości pasma 500Hz w paśmie VHF Commercial Band (136MHz - 174MHz)
-140.0dBm MDS Typ. przy szerokości pasma 500Hz w górnym pasmie VHF (>174MHz)
Parametr IIP3: +15dBm na KF przy maksymalnym wzmocnieniu, +13dBm na VHF przy maksymalnym wzmocnieniu
Zakres dynamiczny BDR: KF 110dB , VHF 95dB
Selektywność: 150dB (sprzęt + soft)
Nowy wysokowydajny selektor wstępny dla HF z 4 rzędami filtrów (rogi przy ~ DC, 5, 10, 17 i 31 MHz)
18bitowy wbudowany konwerter cyfrowy (DDC)2
22-bitowa rozdzielczość przy kanale 3 kHz przy użyciu najnowocześniejszego DDC (SDR # i SDR-Console)
Maksymalny poziom sygnału: +10dBm
Bardzo niski szum fazowy PLL (-110 dBc / Hz przy separacji 1 kHz przy 100 MHz)
Stabilność częstotliwości: 0.5ppm
2 x przetworniki ADC Sigma Delta o wysokim zakresie dynamicznym @ do 36 MSPS
Pojedyncze wejście RF obejmujące wszystkie pasma z przełączaniem wysokiej liniowości
Nie wymaga sterowników! 100% Plug-and-play w Windows Vista, Seven, 8, 8.1 i 10
Zakres pracy: od -45 ° C do 85 ° C
Wielkość: 45 x 60 x 10 mm



Więcej informacji na www.airspy.com

Urządzenie sprzedawane jest z gwarancją 24 miesiące.
