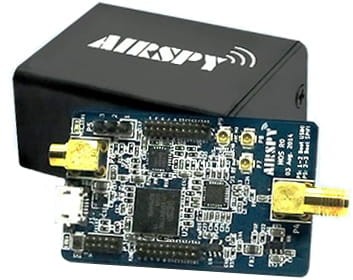

Odbiornik SDR AIRSPY R2

Airspy R2 oferuje ciągły zakres odbioru od 24 do 1800 MHz, co czyni go odpowiednim do analizy sygnałów VHF i UHF. Aby odbierać dodatkowo całe pasmo fal krótkich (plus fale długie i średnie), oferowany jest opcjonalny konwerter.

Airspy R2 opiera się na powszechnie stosowanym układzie tunera R820T2 firmy Rafael Electronis. W połączeniu z potężnym 32-bitowym procesorem Cortex ARM i szybkim 12-bitowym konwerterem AD Airspy może uzyskać znacznie więcej z tego układu tunera niż zwykłe dongle DVB-T z chipsetem RTL. Na przykład układ ARM może przetwarzać znacznie większe zbiory danych, co zapewnia szerszy zakres widma dla użytkownika. Airspy może wyświetlać około. 10 MHz pasma. Procesor Cortex ARM jest również odpowiedzialny za szybki transfer danych przez interfejs USB 2.0.

SDR wykorzystuje specjalny generator zegara z bardzo niskim szumem fazowym i dokładnością ± 0,5 ppm. Niski poziom szumów pomaga zwiększyć czułość i zakres dynamiczny odbiornika. Bardzo miłą cechą Airspy R2 jest możliwość wprowadzenia zewnętrznego zegara referencyjnego. Może to pochodzić z generatora wzorcowego zegara Rubidium lub GPS w celu wsparcia stabilności z najwyższą precyzją lub korelacji wielu odbiorników. Dostępne są różne porty GPIO do sterowania urządzeniami zewnętrznymi. Napięcie polaryzacji można włączyć do złącza anteny w celu zasilania zewnętrznych wzmacniaczy lub odpowiednich konwerterów (4,5 V, maks. 50 mA).

Inną ważną funkcją jest otwarta dokumentacja interfejsów oprogramowania (API).

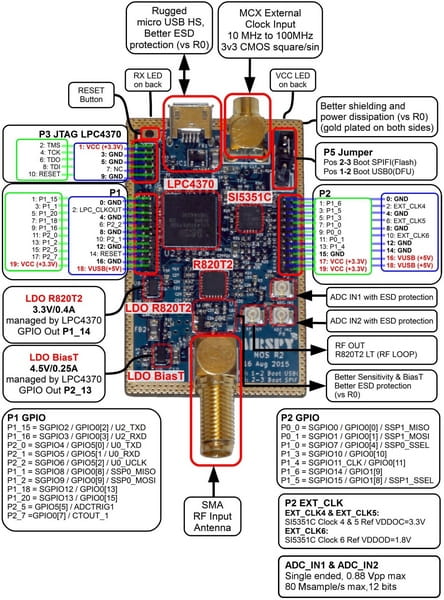

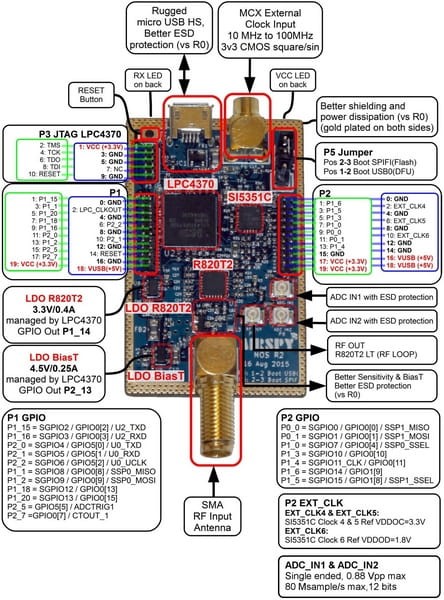

Przypisanie pinów AirSpy NOS R2

Specyfikacja techniczna:

Zakres częstotliwości: RX 24-1700 MHz z konwertera Spyverter R2 1 kHz do 60 MHz
Maksymalny poziom sygnału: +10dBm
12-bitowy ADC @ 20 MSPS (10,4 ENOB, 70dB SNR, 95dB SFDR)
Stabilność częstotliwości: 0.5ppm
Porty rozszerzeń: 16 x SGPIO
Wejścia: 1XRF (złącze SMA, do 30 kV ESD)
Stabilność częstotliwości: 0.5ppm
Nie wymaga sterowników! 100% Plug-and-play w Windows Vista, Seven, 8, 8.1 i 10
Temperatura pracy: od -10 ° C do 40 ° C

Więcej informacji na www.airspy.com

Urządzenie sprzedawane jest z gwarancją 24 miesiące.
