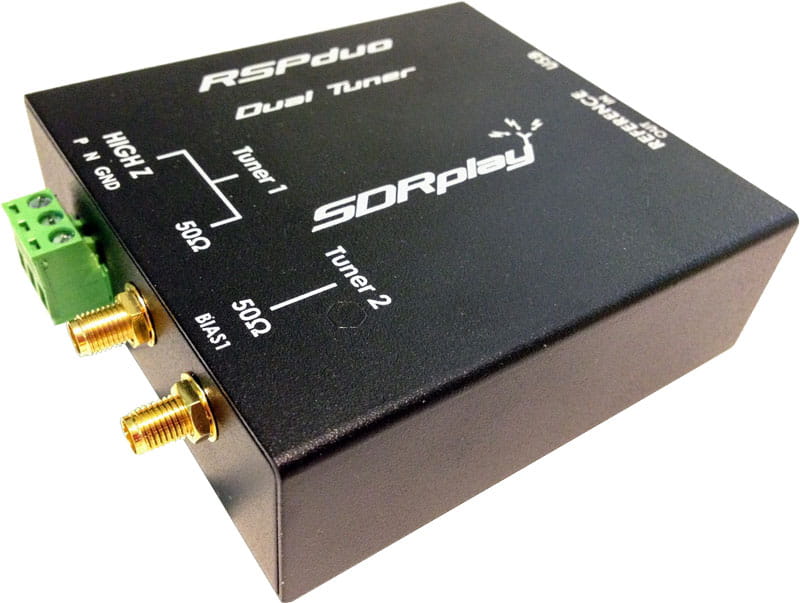

Odbiornik SDRplay RSPduo

Szerokopasmowy odbiornik SDRplay RSPduo 1kHz-2GHz

Tylko u nas pełna instrukcja obsługi w j.polskim!

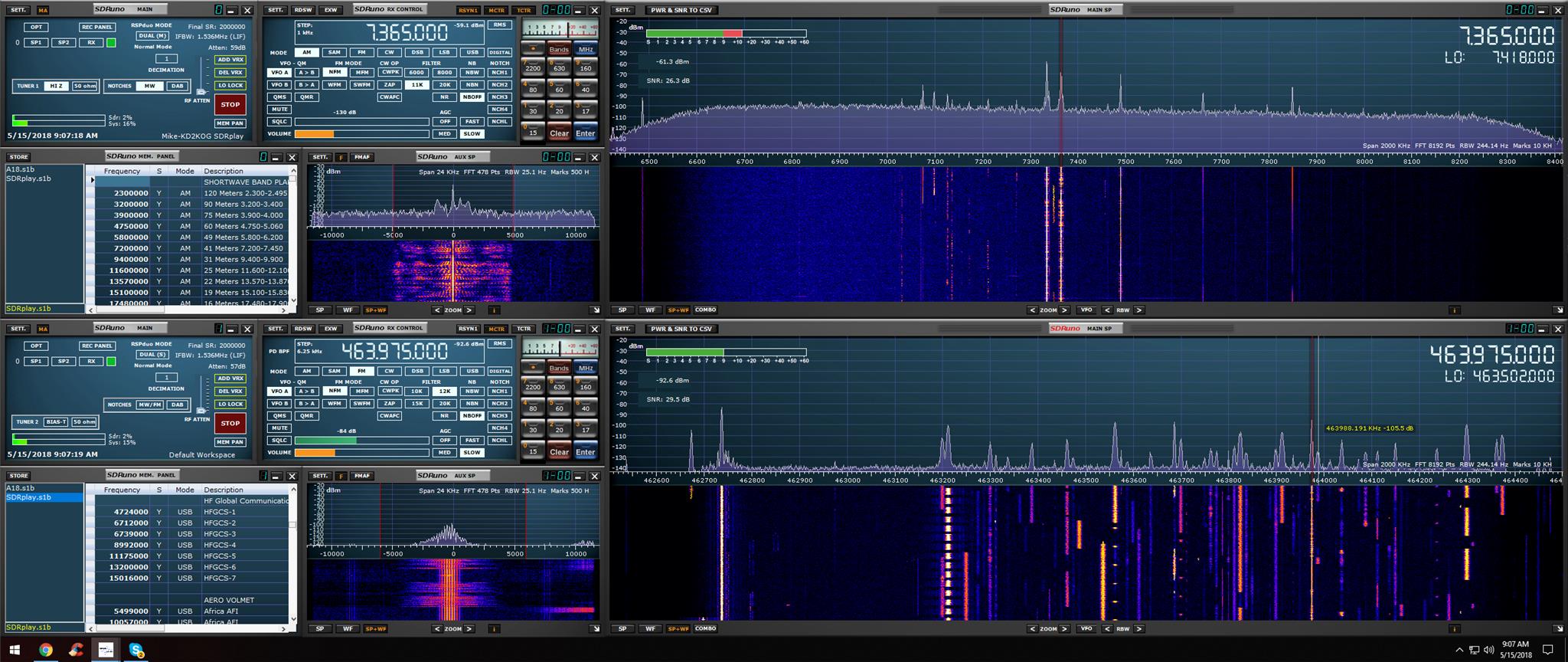

Dzięki nowej wersji oprogramowania SDRuno odbiorniki SDRPlay wzbogaciły się funkcjonalność szerokopasmowego skanera nasłuchowego!

Podobnie jak w normalnych skanerach, dostępne są dwa tryby pracy: wyszukiwanie sygnałów w zadanym przedziale częstotliwości oraz skanowanie zapisanych w komórkach pamięci częstotliwości. Prędkość przeszukiwania wynosi około 10MHz na sekundę i jest praktycznie niezależna od ustawionego kroku częstotliwości. Po przeliczeniu daje to 800 kroków na sekundę przy rastrze 12.5kHz, co jest wartością nieosiągalną dla żadnego klasycznego skanera.

Dodatkowo nowa wersja SDRuno wprowadza możliwość wysłania sygnału IQ 192KHz do innych programów, takich jak CW Skimmer. Została również poprawione algorytmy automatycznej kontroli wzmocnienia pośredniej (IF AGC), na których charakterystykę ma obecnie również użytkownik.

Filmy obrazujące nową funkcjonalność dostępne są na blogu technicznym producenta.

SDRplay RSPduo jest rozwinięciem doskonałego odbiornika RSP2. Główne cechy nowego odbiornika to:

• dwa niezależne tory odbiorcze wyposażone w niezależne zestawy filtrów
• zobrazowanie pasma do 10MHz przy jednym pracującym torze odbiorczym
• zobrazowanie pasma do 2x2MHz przy dwóch pracujących torach odbiorczych
• ciągłe pokrycie wszystkich częstotliwości w zakresie od 1kHz do 2GHz
• niski pobór prądu, co znakomicie sprawdza się w zastosowaniach przenośnych
• dwa niezależne gniazda antenowe SMA 50ohm
• niesymetryczne gniazdo zaciskowe do podłączania wysokoimpedancyjnych anten drutowych typu LongWire
• 11 selektywnych filtrów pasmowych na wejściach antenowych
• rozbudowa wejścia wysokoimpedancyjnego o dwa filtry pasmowe i filtr typu notch
• regulowane niskoszumne przedwzmacniacze LNA
• przełączalny programowo Notch Filter MW/FM/DAB
• stabilizowany temperaturowo generator TXCO 0.5ppm
• wejście i wyjście sygnału referencyjnego 24MHz
• możliwość zasilania zewnętrznego przedwzmacniacza przez kabel antenowy (Bias-T)
• ekranowane obwody toru radiowego
• możliwość odbioru jednoczesnego do 16 niezależnych kanałów w obrębie odbieranego pasma (z SDRuno).
• kalibrowany S-metr i pomiar mocy sygnału (z SDRuno)
• metalowa obudowa

RSPduo (Radio Spectrum Processor) to szerokopasmowy odbiornik radiowy, pracujący w zakresie 1kHz-2GHz. Dzięki zastosowaniu nowoczesnej platformy sprzętowej Mirics Flexi MSi001/MSi2500, RSPduo posiada znakomity stosunek parametrów, możliwości oraz elastyczności do ceny.

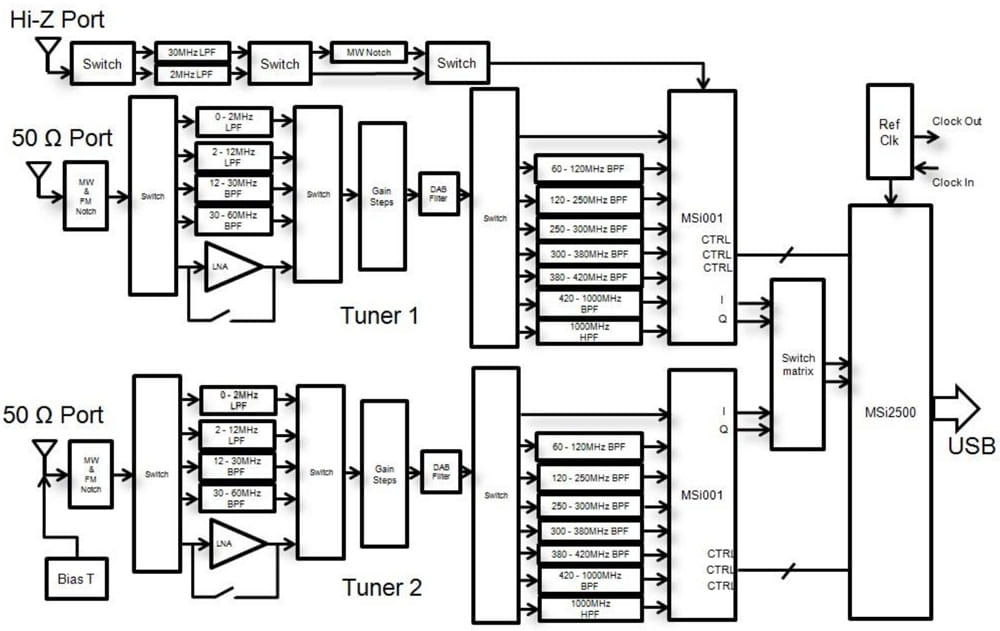

Budowa RSPduo oparta jest na układach 2xMSi001 i MSi2500. Zastosowane tu rozwiązania oraz szybkie, 14-bitowe przetworniki ADC, zapewniają znacznie lepsze parametry i możliwości niż popularne rozwiązania RTL-SDR. Sam odbiornik posiada wbudowany niskoszumny przedwzmacniacz oraz dziesięć, przełączalnych wejściowych filtrów pasmowych. RSPduo jest w stanie analizować pasmo o szerokości 10MHz lub 2x2MHz. W tym drugim przypadku możliwy jest odbiór dwóch wycinków pasma radiowego bez żadnych ograniczeń, jeśli chodzi o ich położenie. Dzięki temu, RSPduo może jednocześnie odbierać np. pasmo KF i UKF lub system ATC i ADS-B.

Teraz dla użytkowników RSPduo dostępne jest na stronie SDRplay.com za darmo doskonałe i rozbudowane oprogramowanie SDRuno, umożliwiające między innymi jednoczesny odbiór z wykorzystaniem kilku wirtualnych odbiorników oraz współpracę odbiornika z transceiverami wyposażonymi w interfejs CAT.

https://www.youtube.com/watch?v=1Pk2rv5PnaU&feature=youtu.be

Aktualnie dostępne jest także najnowsze oprogramowanie producenta - SDRconnect. Jest to alikacja multiplatformowa dostępna dla systemów Wondows, MacOS, Linux, Raspberry Pi oraz pozwalająca na pracę w trybe remote server.

https://www.sdrplay.com/sdrconnect/

Więcej informacji na temat oprogramowania można znaleźć na stronie http://www.sdrplay.com

i jego blogu technicznym dostępnym tutaj: SDRPlay BLOG (kliknij)

Możliwości odbiornika i oprogramowanie najlepiej zobrazują filmy dostępne na YouTube (warto obejrzeć!) : https://www.youtube.com/channel/UC4JDq3US2eb1N4dRCT45_Zw/videos

SPECYFIKACJA TECHNICZNA ODBIORNIKA RSPduo

Ogólne:

• waga: 315g
• wymiary: 95mm x 80mm 30mm
• zasilanie: USB 5V
• pobór prądu:
  • jeden tuner: typowo 180mA (bez Bias-T)
  • dwa tunery: typowo 280mA (bez Bias-T)
• komunikacja: port USB typ B (drukarkowy)

Tuner 1:

• Port SMA:
  • zakres częstotliwości 1kHz - 2GHz
  • impedancja 50ohm
  • złącze SMA-F
• Port High-Z:
  • zakres częstotliwości 1kHz - 30MHz
  • impedancja 1kohm
  • złącze symetryczne śrubowe

Tuner 2:

• Port SMA:
  • zakres częstotliwości 1kHz - 2GHz
  • impedancja 50ohm
  • złącze SMA-F
  • zasilanie Bias-T 4.7V 100mA

Złącze zegarowe:

• MCX 24MHz
• generator TCXO 0.5ppm

Przetworniki:

• prędkość działania: 2-10.66MSPS
• rozdzielczość:
  • natywna 14 bitów (do 6.048MSPS)
  • 12 bitów (6.048-8.064MSPS)
  • 10 bitów (8.064-9.216MSPS)
  • 8 bitów (powyżej 9.216MSPS)

Maksymalny poziom wejściowy:

• ciągły 0dBm
• chwilowy 10dBm

Odbiornik:

• tryby pracy: Zero IF, Low IF, IF < 1.536MHz
• szerokość przetwarzanego pasma: 200kHz, 300kHz, 600kHz, 1.536MHz, 5MHz, 6MHz, 7MHz, 8MHz
• stabilność odbioru 0.5ppm (TCXO) z możlwiością korekty do 0.01ppm

Filtry:

• Tuner 1 i 2, wejścia SMA (przełączalne automatycznie):
  • dolno-przepustowy 2MHz
  • środkowo-przepustowe:
    • 2MHz - 12MHz
    • 12MHz - 30MHz
    • 30MHz - 60MHz
    • 60MHz - 120MHz
    • 120MHz - 250MHz
    • 250MHz - 300MHz
    • 300MHz - 380MHz
    • 380MHz - 420MHz
    • 420MHz - 1000MHz
  • górno-przepustowy 1000MHz
  • notch FM:
    • >30dB 77-115MHz
    • >50dB 85-107MHz
    • 3dB 144-148MHz
  • notch MW:
    • >15dB 400-1650kHz
    • >30dB 500-1530kHz
    • >40dB 540-1490kHz
  • notch DAB:
    • >20dB 155-235MHz
    • >30dB 160-230MHz
• wejście High-Z:
  • dolno-przepustowy 0MHz - 2MHz
  • dolno-przepustowy 0MHz -30MHz
  • notch MW:
    • >15dB 490-1640kHz
    • >30dB 560-1470kHz

 Link do instrukcji:
https://drive.google.com/file/d/1odcMpg1KJ3oH5xiteFSd0di2JGBS918R/view?usp=drive_link

Urządzenie sprzedawane jest z gwarancją 24 miesiące.

ERcomER jest generalnym importerem i dystrybutorem urządzeń marki SDRPlay w Polsce. Zapewniamy autoryzowany serwis gwarancyjny i pogwarancyjny u nas na miejscu, jak również pełne wsparcie technicze dla użytkowników.
