Odbiornik WiNRADiO WR-G33DDC

Dostępność: sprawdź dostępność (zadzwoń/wyślij email)
Cena: 9 800,00 zł 9800.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: WiNRADiO
Pin It

Opis

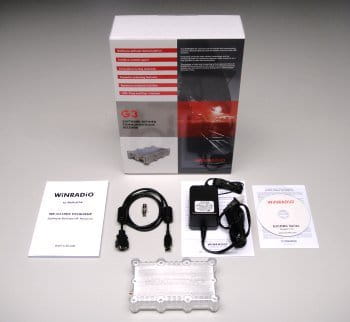

Zewnętrzny profesjonalny odbiornik SDR WiNRADiO WR-G33DDC EXCALIBUR Pro

WR-G33DDC jest wysokiej klasy profesjonalnym odbiornikiem SDR pracującym w zakresie od 9kHz do 50MHz. Posiada on możliwość odbioru i rejestracji pasma o szerokości do 4 MHz oraz analizator widma o szerokości 50MHz, działającym w czasie rzeczywistym.

WR-G33DDC jest rozwinięciem odbiornika WR-31DCC o dodatkowe funkcje, tak jak na przykład:

- pasmo odbioru powiększone do 4MHz
- niskoszumny przedwzmacniacz
- konfigurowalne filtry wstępne
- możliwość regulacji filtrów przepustowych od 1Hz w górę
- zwiększona stabilność temperaturowa częstotliwości do 0.5ppm
- dodatkowe funkcje testowe i pomiarowe
- funkcja Pauza

Oprócz rejestracji sygnału radiowego w całym odbieranym 4MHz paśmie, możliwe jest użycie w nim trzech niezależnych od siebie demodulatorów.


Podstawowe cechy:

- zakres częstotliwości od 9kHz do 49.995MHz
- bezpośrednie próbkowanie AD
- 16 bitowy przetwornik AD 100MS/sek
- analizator widma  o szerokości 50MHz pracujący w czasie rzeczywistym
- nagrywanie pasa radiowego 4MHz oraz sygnału audio
- regulacja filtru przepustowego od 1Hz
- trzy równoległe kanały demodulatora
- funkcja Pauza
- funkcja Wodospad
- analizator widma audio
- nagrywanie z pre-buforowania
- dostępna wersja sieciowa oprogramowania

- bardzo wysoka IP3 (+31 dBm)
- wysoka czułość (0.20uV SSB, 0.10uV CW)
- duży zakres dynamiki (107 dB)
- doskonała stabilność częstotliwości (0.5ppm)
- niskoszumny przedwzmacniacz
- funkcje testowe i pomiarowe
- interfejs USB 2.0

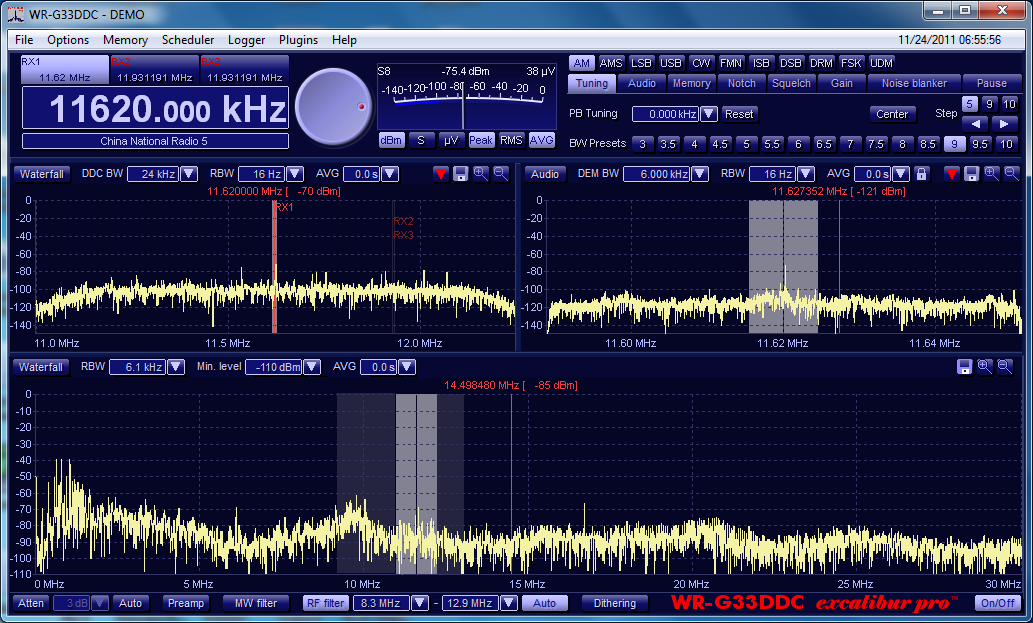

Oprogramowanie WR-G33DDC zapewnia elegancki i logiczny interfejs użytkownika. Istnieje kilka konfiguracji analizatora widma, w tym konfiguracja o pełnej szerokości pasma 50MHz z rozdzielczością 1.5kHz. Wskazania analizatora można dowolnie przeskalowywać, zarówno w normalnym trybie, jaki i w trybie wodospadu. Dostępne wszystkie trzy kanały demodulacji można ustawiać niezależnie od siebie.





Oprogramowanie WR-G33DDCe zawiera wiele zaawansowanych funkcji, takich jak kilka rodzajów wyszukiwania i skanowania, pięć typów blokady szumów czy wielu opcji strojenia.



Istnieje również możliwość rejestracji i odtwarzania odbieranego sygnału, zarówno w z toru audio, jak i z kanału radiowego o szerokości do 4MHz. Dzięki temu możliwa jest późniejsza analiza sygnału radiowego z możliwością użycia innych narzędzi, ustawień czy filtrów. Dodatkowo tryb nagrywania oferuje funkcję buforowania, dzięki czemu zmniejsza się ryzyko pominięcia jakiejś transmisji.

Dzięki architekturze SDR istnieje możliwość dołożenia dodatkowych trybów dekodowania czy demodulowania poprzez samą zmianę oprogramowania.

Dzięki doświadczeniu konstruktorskiemu w połączeniu z nowoczesnymi rozwiązaniami i technikami cyfrowymi, WR-G33DDC charakteryzuje się doskonałymi parametrami. Wysoka wartość IP3, duży zakres dynamiki, wysoka czułość i precyzyjne dostrojenie dały najlepszy odbiornik w tej klasie urządzeń, przy zachowaniu przystępnej ceny. Uzyskując maksymalną notę 5 gwiazdek, WR-G33DCC dostał nagrodę Best SDR w roku 2012, przyznawaną przez WRTH.

Specyfikacja techniczna:



Receiver type Direct-sampling, digitally down-converting software-defined receiver
Frequency range 9 kHz to 49.995 MHz
Tuning resolution 1 Hz
Mode AM, AMS, LSB, USB, DSB, ISB, CW, FMN, FSK, UDM (user-defined mode)
DRM mode optional
Image Rejection 100 dB
IP3 +31 dBm (preamp off)
+21 dBm (preamp on)
Attenuator 0 - 21 dB, adjustable in 3 dB steps
SFDR 107 dB min. (preamp off)
103 dB min. (preamp on)
Noise figure 14 dB (preamp off)
10 dB (preamp on)
MDS -130 dBm @ 10 MHz, 500 Hz BW (preamp off)
-134 dBm @ 10 MHz, 500 Hz BW (preamp on)
Phase noise -145 dBc/Hz @ 10 kHz
RSSI accuracy 2 dB typ.
RSSI sensitivity -140 dBm
Processing and recording bandwidth
(DDC bandwidth)
20 kHz - 4 MHz
(selectable in 24 steps)
Demodulation bandwidth
(selectivity)
1 Hz - 62.5 kHz
(continuously variable in 1 Hz steps)
Spectrum analyzers Input spectrum/waterfall, 30 or 50 MHz wide, 1.5 kHz resolution bandwidth
DDC spectrum/waterfall, max 4 MHz wide, 1 Hz resolution bandwidth
Channel spectrum, max 62.5 kHz wide, 1 Hz resolution bandwidth
Demodulated audio, 16 kHz wide, 1 Hz resolution bandwidth
ADC 16 bit, 100 MSPS
Sensitivity
(@ 10 MHz, with preamplifier)
AM -106 dBm (1.12 µV) @ 10 dB S+N/N, 30% modulation
SSB -121 dBm (0.20 µV) @ 10 dB S+N/N, 2.1 kHz BW
CW -127 dBm (0.10 µV) @ 10 dB S+N/N, 500 Hz BW
FM -117 dBm (0.32 µV) @ 12 dB SINAD, 3 kHz deviation, 12 kHz BW,
audio filter 300-3000 Hz, deemphasis -6dB/oct

Note: Below 200 kHz, the sensitivity gradually drops.
Typical figures (CW, 500 Hz BW, 10 dB S+N/N) are as follows:



  Preamp On Preamp Off
200 kHz    -127 dBm    -123 dBm
100 kHz    -120 dBm    -116 dBm
50 kHz    -116 dBm    -112 dBm
25 kHz    -101 dBm    -97 dBm
10 kHz    -85 dBm    -81 dBm
Tuning accuracy
Tuning accuracy 0.5 ppm @ 25 °C
Tuning stability 0.5 ppm (0 to 50 °C)
MW filter Cut-off frequency 1.8 MHz @ -3 dB
Attenuation 60 dB min @ 0.5 MHz
Preselection filters 119 filters available in automatic or manual mode (14 high pass, 14 low pass and 91 bandpass) + bypass
Antenna input 50 ohm (SMA connector)
Output 24-bit digitized I&Q signal over USB interface
Interface USB 2.0 High speed
Power supply 11-13 V DC @ 510 mA typ. (preamp off)
11-13 V DC @ 620 mA typ. (preamp on)
11-13 V DC @ 55 mA typ. (power save)
Operating temperature 0 to 50 °C


Sprzęt objęty jest 24 miesięczną gwarancją.

Podana cena jest sugerowaną ceną detaliczną producenta, zależy również od aktualnego kursu waluty oraz wielkości zamówienia. Prosimy o kierowanie indywidualnych zapytań o cenę na nasz adres email: info@ercomer.com
