Transverter na pasma KF dla platformy SDR ADALM-PLUTO

Z transverterem portugalskiej firmy DX Patrol oraz plaformą rx/tx Adalm Pluto w prosty sposób zbudujesz transceiver pracujący na wszystkich pasmach KF+6m (1,8MHz-30MHz+50MHz). Transceiver taki pracuje w zasadzie w pełnym paśmie, więc również np. w paśmie CB i zapewnia pracę we wszystkich popularnych modulacjach modulacjach używanych na pasmach KF jak CW, SSB, umożliwia pracę emisjami cyfrowymi, np. popularne FT8 itp.

Niewielka moc wyjściowa 50mW wymaga dodatkowego wzmacniacza, ale takie aktualnie łatwo dostępne są na rynku.

Układ bazuje na pośredniej częstotliwości IF 80MHz i konwersji do częstotliwości obsługiawanych już przez Adalm Pluto (up-conversion). Całe pasmo KF+50MHz będzie odbierane przez Pluto w zakresie 80-130MHz.

Posiada wbudowany układ kluczowania (załączania) nadajnika przez tzw. VOX. Dostępne jest także złącze kluczowania PTT (TX ground).

Napięcie zasilania : 12-16V.

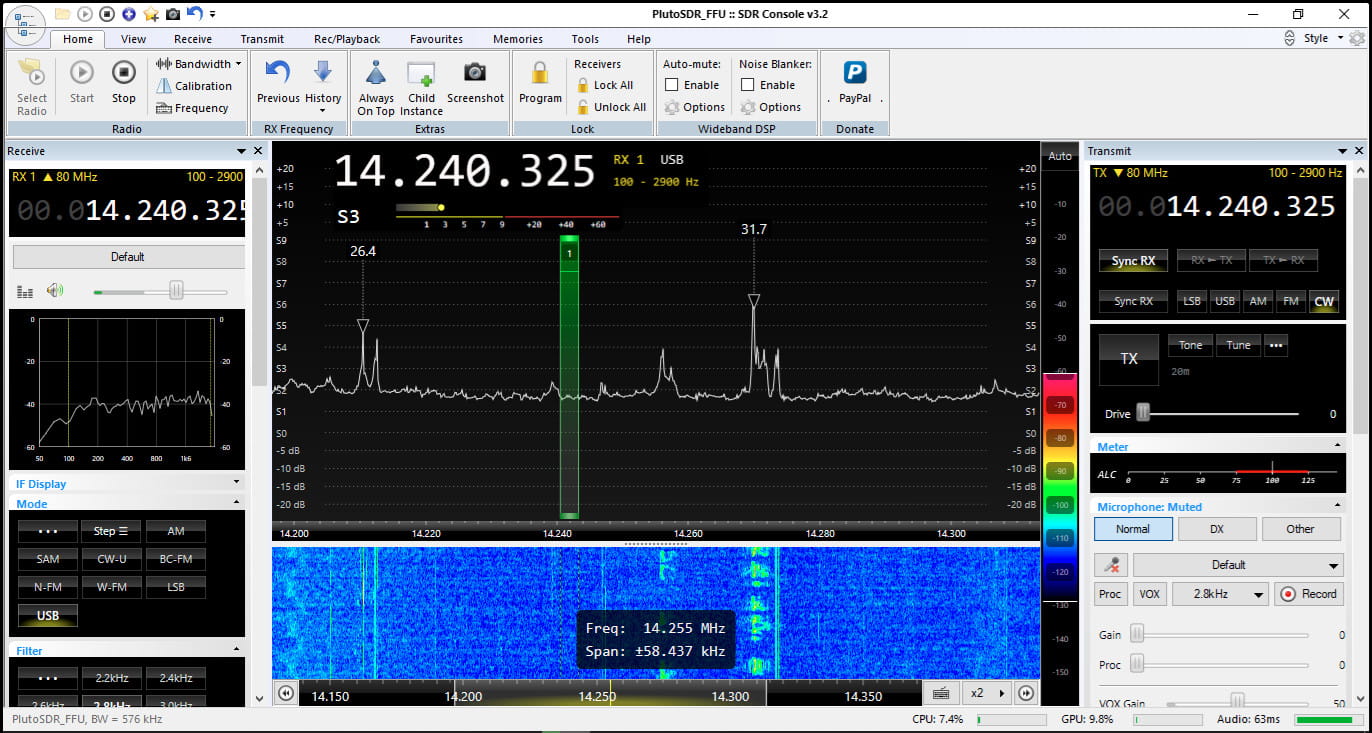

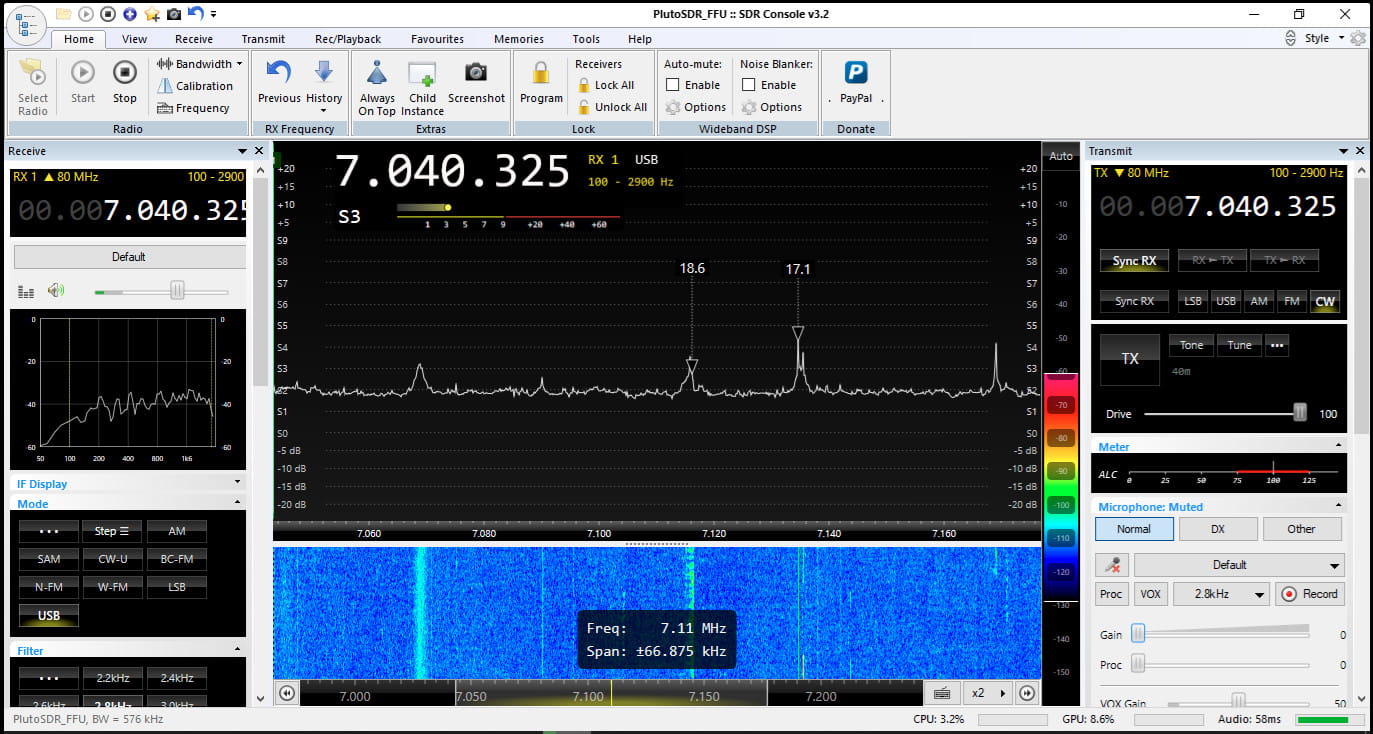

Świetnie współpracuje z oprogramowaniem SDR-Console V3, które zapewnia obsługę torów RX i TX oraz szerokopasmowy analizator widma pracujący w trybie rzeczywistym. Do tego posiada bardzo ładną oprawę graficzną oraz dużą funkcjonalność.

Bardzo proste ustawienia w oprogramowaniu (wskazujemy konwerter jako up-converter i częstotliwość dla TX i RX 80MHz, co pokazane jest w instrukcji) zapewnią wskazania aktualnej częstotliwości w zakresie pasm KF oraz jednoczesne przestarajanie toru odbiorczego i nadawczego.

Nawet bez dodatkowego wzmacniacza można być mile zaskoczonym jak dalekie łączności jesteśmy przeprowadzić bardzo małą mocą np. przy wykorzystaniu efektywnej emisji FT8.

ADALM-PLUTO to produkt firmy AnalogDevices skierowany entuzjastów elektroniki zainteresowanych wykorzystaniem urządzeń klasy SDR (Software Defined Radio), zagadnieniami związanymi z transmisją radiową i komunikacją bezprzewodową.

PLUTO stanowi niedrogie, łatwe w użyciu i przystępne środowisko. Pozwala on na eksperymenty z wykorzystaniem niezależnych kanałów – nadawczego i odbiorczego – w trybie full duplex. To przystępne rozwiązanie daje swobodę w kreatywnym rozwijaniu zakresu ćwiczeń i badaniu na bieżąco zmian w projektach.

Link do platformy Adalm Pluto w naszym sklepie internetowym: https://www.ercomer.pl/pl/p/ADALM-PLUTO-platforma-transceivera-SDR/2574

Zestaw transwertera zawiera:

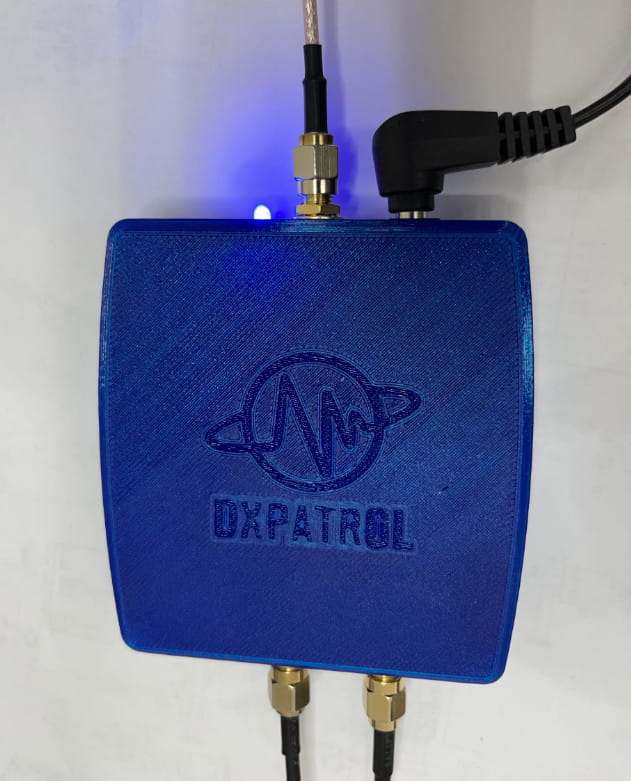

- transwerter KF

- 2 x przewód SMA

- konektor zasilania

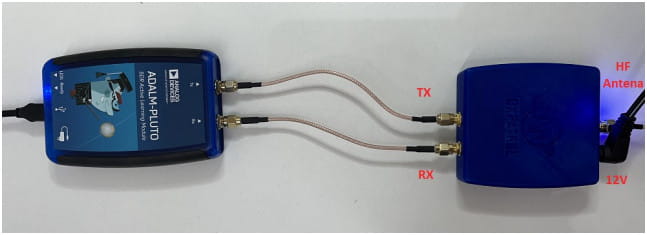

(platforma Adalm Pluto widoczna na zdjęciu poglądowym nie jest częścią oferowanego tu zestawu, należy ją dokupić osobno).

Gwarancja : 24 miesiące.
