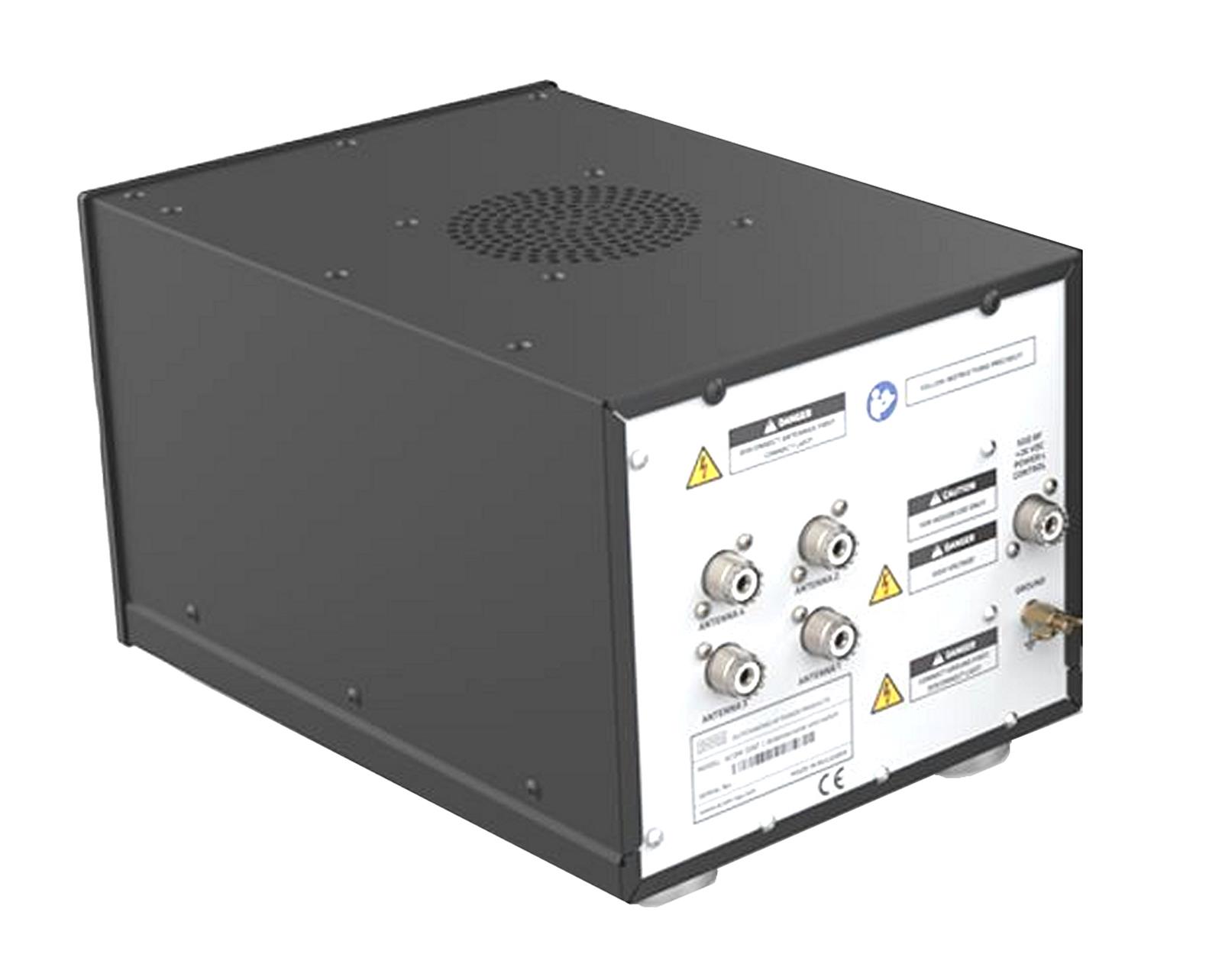

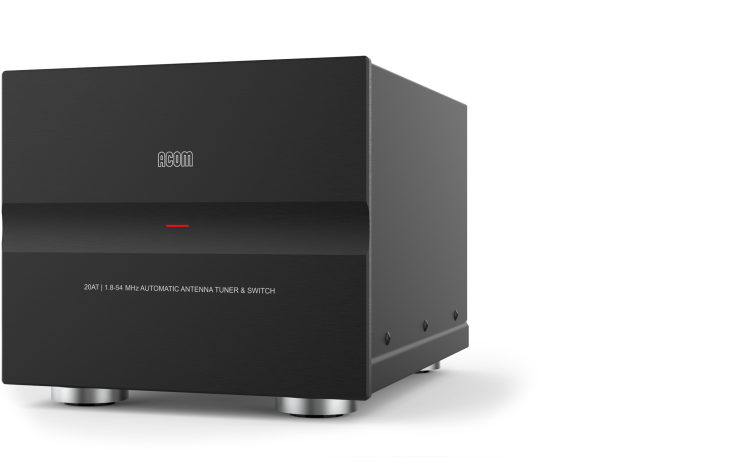

Tuner antenowy ACOM ATU-20AT

ACOM 20AT to automatyczny tuner antenowy dla pasma KF + 6m z wbudowanym
czterokierunkowym przełącznikiem antenowym. Tuner automatycznie wybiera jedno z czterech
dostępnych wyjść antenowych (przypisanych do pasm przez operatora) i
dopasowuje impedancję wybranego wyjścia antenowego, przekształcając ją do
 50 omów z SWR poniżej 1,5:1 na wejściu tunera (zazwyczaj poniżej 1,3),
zapewniając optymalną impedancję obciążenia dla wzmacniacza.

Kompatybilność
    Tuner ACOM 20AT został zaprojektowany i zoptymalizowany do użytku wyłącznie ze wzmacniaczami półprzewodnikowymi ACOM 2020S.

Oszczędność miejsca na stanowisku operatorskim
    ACOM 20AT może być umieszczony w odległości do 100 m (330 stóp) od stanowiska operatorskiego (w innym pomieszczeniu, ale nie na zewnątrz).

Łatwa konfiguracja ustawień użytkownika
    W przypadku transceivera CAT wystarczy jedno naciśnięcie przycisku TUNE na przednim panelu wzmacniacza.

Przejrzysta obsługa
    Po skonfigurowaniu ustawień użytkownika (automatyczne strojenie) dla segmentów częstotliwości
    i anten operator nie będzie zaangażowany w obsługę tunera.

Trzy rodzaje segmentów częstotliwości, zgodnie z szerokością pasma anteny
    Operator może dokonać wyboru zgodnie z charakterystyką każdej z czterech
    anten: wąskie pasmo – ostre, normalne – regularne i szerokie pasmo – szerokie.

Możliwość pracy przy stałych częstotliwościach
    Ta funkcja jest również dostępna.

Pamięć nieulotna
    Pamięć nieulotna dla ustawień użytkownika (automatyczne strojenie), niezależna dla
    czterech anten, trzech rodzajów szerokości segmentów i ponad 1000
    losowych stałych częstotliwości dla każdej anteny.

Ustawienia użytkownika
    Ustawienia użytkownika są ładowane automatycznie po zmianie częstotliwości i wyboru anteny.

Eksport pamięci ustawień
    Kopia zapasowa pamięci ustawień do pliku komputerowego, import wcześniej utworzonych plików kopii zapasowych z komputera do pamięci tunera.


Wartość SWR wejściowego podczas pełnych cykli strojenia

Wartość SWR wejściowego podczas pełnych cykli strojenia – poniżej 2:1, zapobiegająca aktywacji zabezpieczenia PA transceivera.

Wartość SWR wejściowego po zakończeniu cyklu strojenia

Wartość SWR wejściowego po zakończeniu cyklu strojenia – poniżej 1,5:1 (zazwyczaj poniżej 1,3:1).


Przekaźniki ze złoconymi stykami
    Przekaźniki ze złoconymi stykami zapewniające doskonałe właściwości odbiorcze.

Przełączanie przekaźników
    Przełączanie przekaźników odbywa się tylko wtedy, gdy nie płynie prąd RF,
zapobiegając powstawaniu łuku elektrycznego, co ma kluczowe znaczenie dla zapobiegania utlenianiu styków,
topnieniu powierzchni i przenoszeniu materiału (co w przeciwnym razie skutkowałoby słabą
jakością odbioru) oraz dla uniknięcia niepożądanego poszerzenia
widma sygnałów emitowanych podczas cyklu strojenia.

Cewki z rdzeniem powietrznym i wysokiej jakości kondensatory ceramiczne
    Cewki z rdzeniem powietrznym (bez materiałów magnetycznych) i wysokiej jakości kondensatory ceramiczne NP0 (C0G) zastosowane w całym obwodzie dopasowującym.

Tłumienie harmonicznych
    Poprawia tłumienie harmonicznych — sieć dopasowująca jest filtrem dolnoprzepustowym L.

Zintegrowany przełącznik antenowy
    Zintegrowany czterokierunkowy przełącznik antenowy – mniej kabli koncentrycznych, krótsze odcinki niedopasowane, mniejsze straty.

Automatyczne i ręczne przełączanie anten
    Anteny można przełączać automatycznie i ręcznie z panelu przedniego wzmacniacza .
    Ostatni wybór anteny jest zapamiętywany.

Indywidualne nazwy i typy anten
    Wskazywanie i edycja nazw i typów anten w edytowalnym formacie dowolnym.

Tryb BYPASS
    W trybie BYPASS wszystkie elementy sieci dopasowującej są wyłączone, co pozwala na bezpośrednią pracę anten szerokopasmowych.

Mechanizmy zabezpieczające
    Różne mechanizmy zabezpieczające, w tym: przepięcie anteny,
prąd przetężeniowy anteny, nadmierna moc podczas pracy i strojenia, ekstremalne
temperatury i napięcia zasilania, a także przełączanie przekaźników na gorąco.

Menu SERWIS
    Menu to umożliwia analizę stanu tunera oraz przegląd wykorzystanych
zasobów cewek i kondensatorów dla wszystkich zapamiętanych i bieżących ustawień strojenia.

Ochronnik przeciwprzepięciowy i rezystor upływowy
    Zintegrowany ochronnik przeciwprzepięciowy i rezystor upływowy do ochrony
przed wyładowaniami elektrostatycznymi; automatyczne uziemienie anten podczas wyłączania zasilania

Zasilanie i sterowanie tunera
    Zasilanie i sterowanie tunera, a także zwrot statusu z tunera
są realizowane za pośrednictwem kabla koncentrycznego między wzmacniaczem a
tunerem, bez konieczności stosowania dodatkowych kabli lub specjalnych sygnałów sterujących
z nadajnika-odbiornika (dostępność sterowania CAT z nadajnika-odbiornika
zapewni dodatkowe korzyści dla konfiguracji).

Bezpieczne zasilanie
    Bezpieczne napięcie zasilania (26 VDC).

Poprawiona kompatybilność elektromagnetyczna
    Pełne dostrojenie można wykonać w ciągu 5 sekund (zazwyczaj 2-3 sekundy),
przy 25 W na wejściu tunera i mniej niż 6 W na wyjściu antenowym;
szybkie dostrojenie (z ustawień wstępnych w pamięci nieulotnej) trwa
mniej niż 0,05 sekundy bez emisji sygnałów.
